I vinden finnas, förutom vindskontor för
bostads-innehafvarne, förrådsrum afsedda för förråd af kläder
m. m.
I källaren, till hvilken varmkamrarna för
logements-och sjuksalarnas uppvärmning äro förlagda, äro
dessutom inrymda tork- och borstningsrum för kläder
och skodon samt en badafdelning, bestående af ett
badrum med åtta badkar, duschrum med sju duschar
samt afklädningsrum. För fottvagning är ett rum
in-redt med 20 st. fotbunkar af särskild konstruktion och
utförda af Höganäs’ stengods. I källaren finnas
slutligen förlagda de ofvan omnämnda skölj- och
torkrummen för rengöring af orena kläder från
sjukvårdsafdel-ningen samt matkällare för
vakt-mästarne. För källare och vind
finnas järndörrar anbragta till
skydd mot eldfara.
Bjälklagen i
logementsbygg-naden äro utförda af
segmentfor-miga betonhvalf, slagna mellan
järnbalkar, och golfven i
våningarna äro utförda af furuplank,
spikade vid underslag, lagda på
hvalfven. I källaren och vinden
äro inlagda cementgolf eller
asfaltgolf, och i korridorerna bestå
golfven af cementmosaikplattor.
Trapporna hafva steg och
sältsteg, utförda af hyllad
kalksten, lagda på murade kupor, samt
äro på båda sidor försedda med ledstänger af polerad björk.
Byggnaden har en tornöfverbyggnad, täckt med kopparplåt och
försedd med åskledare. I öfrigt är taket intäckt med oljemålad svartplåt.
Väggar och hvalf uti byggnaden äro slälputsade och i logementssalarne samt
korridorerna målade med limfärg. Lokalerna i källaren samt
snyggnings-rummén och klosetterna äro liksom allt snickeriarbete oljemålade, och
rummen i bostadslägenheterna äro försedda med tapeter. Utvändigt är
byggnaden putsad med dels spritputs och dels slätputs samt affärgad.
För direkt ventilation af logementen och korridorerna finnas särskilda
ventilationsanordningar för fönsterbågens fällande inåt.
Uppvärmningen af logementen sker med varm luft, för hvilket ändamål
de förut omnämnda fyra varmkamrarna äro inredda. Genom galler,
anbragta i sockeln, intages frisk luft, som af i varmkammaren upphängda
kamflänsrör uppvärmes medelst ånga från ångpannehuset. Den varma
luften ledes genom kanaler i murarna till logementen. I korridorerna finnas
dessutom uppsatta radiatorer för direkt uppvärmning med ånga.
/O Meta-

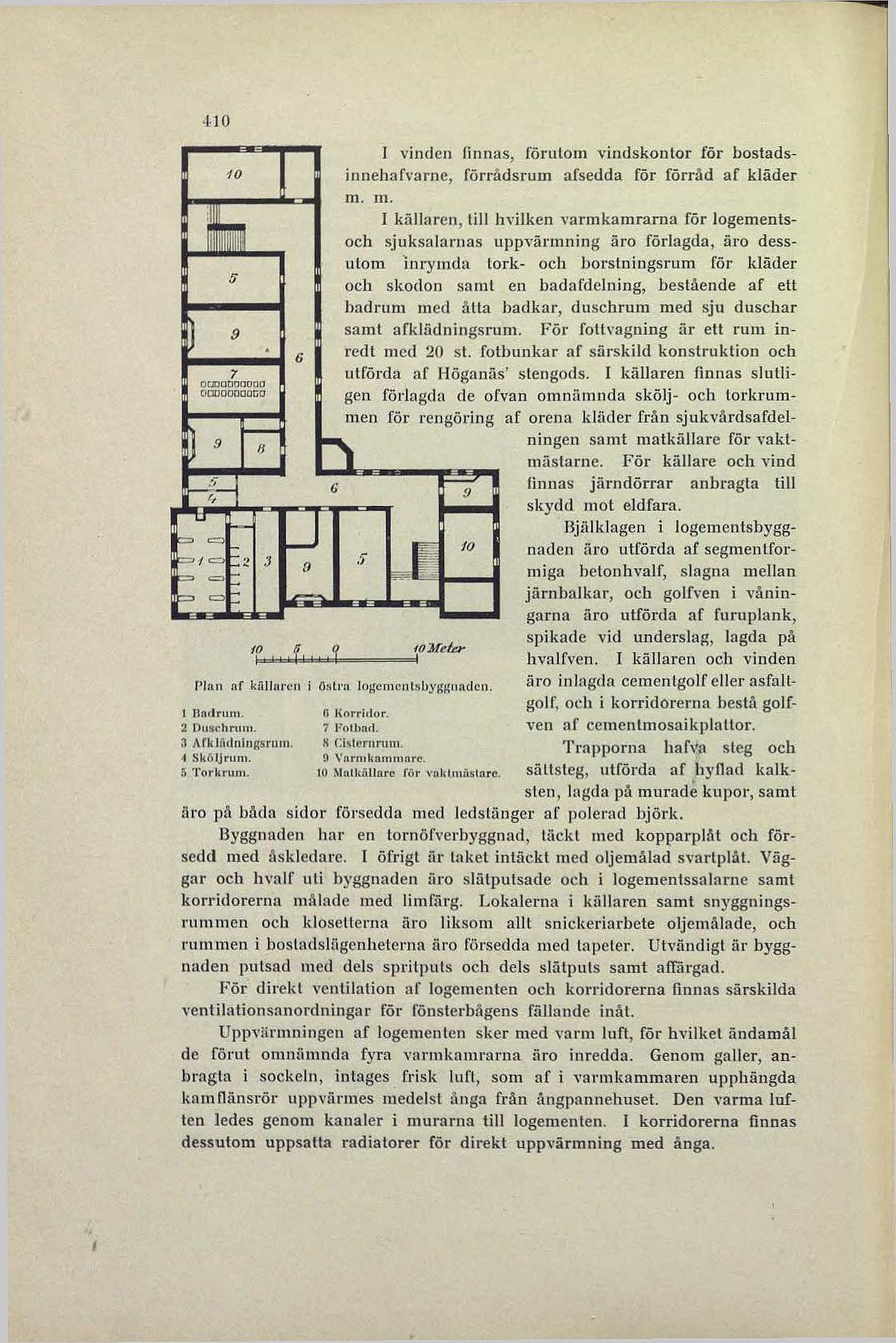

Plan nf källaren i ö.stra logeinentsbygRiiadeii.
1 Rådrum.
2 Duschrum.
3 Afklfulnlngsruin.
I Sköljruin.
5 Torkrum.
11 Korridor.
7 1’otbnd.
8 Gisternruni.
0 Varmkammnrc.
10 Matkällare för vaktmästare
