1289
Uppvärmning
1290
vara placerad nedtill å elementet, är tydligt,
all-denstund eljest kondensvattnet ej kan rinna undan
ur elementet. En annan följd af det slutna systemet
är, att ventilen, som tillför ånga och afleder

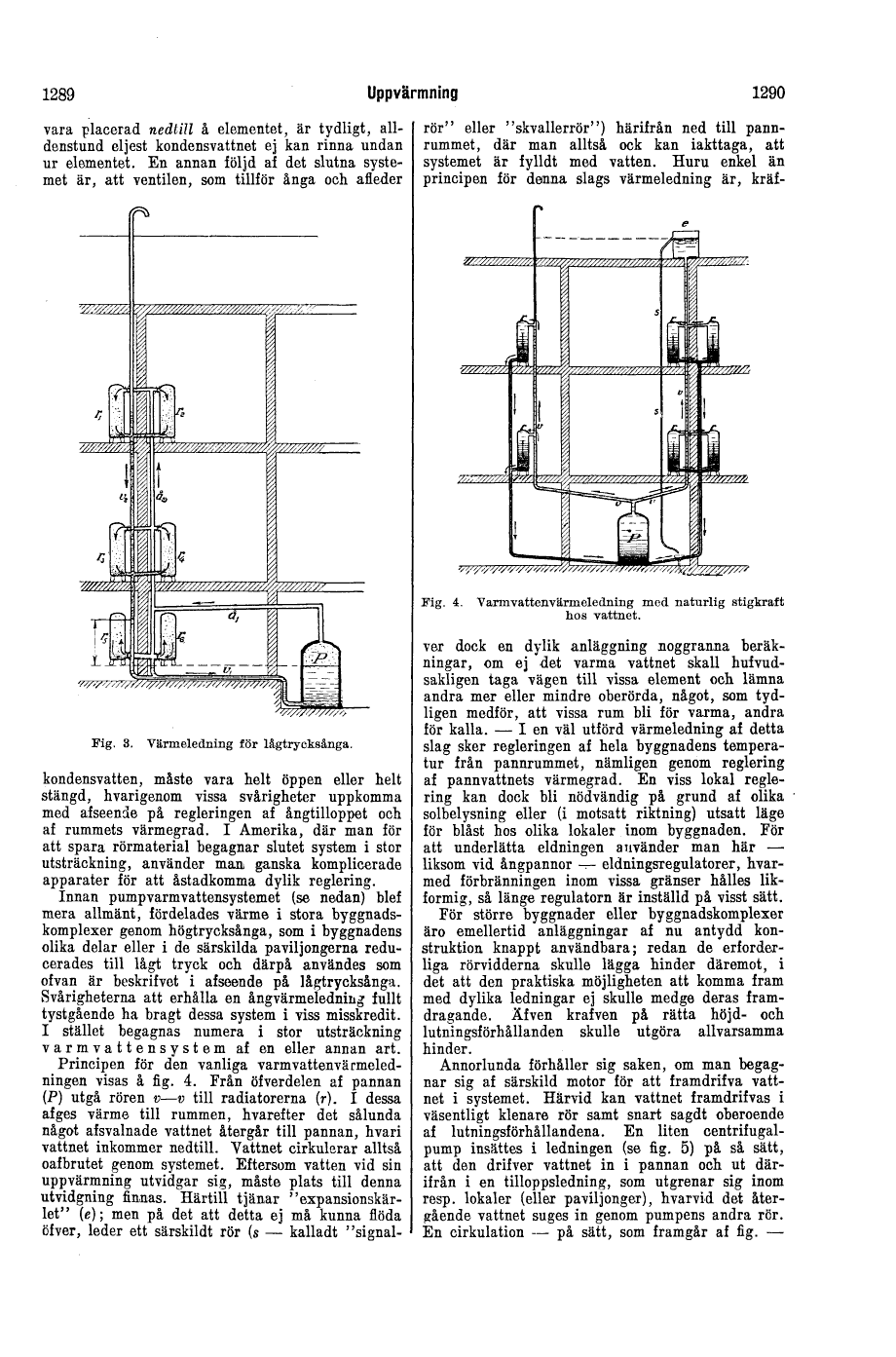

Fig. 3. Värmeledning för lågtrycksånga.
kondensvatten, måste vara helt öppen eller helt
stängd, hvarigenom vissa svårigheter uppkomma
med afseende på regleringen af ångtilloppet och
af rummets värmegrad. I Amerika, där man för att
spara rörmaterial begagnar slutet system i stor
utsträckning, använder man, ganska komplicerade
apparater för att åstadkomma dylik reglering.
Innan pumpvarmvattensystemet (se nedan) blef mera
allmänt, fördelades värme i stora byggnads-komplexer
genom högtrycksånga, som i byggnadens olika delar
eller i de särskilda paviljongerna reducerades till
lågt tryck och därpå användes som ofvan är beskrifvet
i afseende på lågtrycksånga. Svårigheterna att erhålla
en ångvärmeledning fullt tystgående ha bragt dessa
system i viss misskredit. I stället begagnas numera
i stor utsträckning varmvattensystem af en eller
annan art.
Principen för den vanliga varmvattenvärmeledningen
visas å fig. 4. Från öfverdelen af pannan (P) utgå
rören v-v till radiatorerna (r). I dessa af ges värme
till rummen, hvarefter det sålunda något afsvalnade
vattnet återgår till pannan, hvari vattnet inkommer
nedtill. Vattnet cirkulerar alltså oafbrutet genom
systemet. Eftersom vatten vid sin uppvärmning utvidgar
sig, måste plats till denna utvidgning finnas. Härtill
tjänar "expansionskärlet" (e); men på det att detta
ej må kunna flöda öfver, leder ett särskildt rör (s -
kalladt "signal-
rör" eller "skvallerrör") härifrån ned till
pannrummet, där man alltså ock kan iakttaga, att
systemet är fylldt med vatten. Huru enkel än principen
för denna slags värmeledning är, kräf-
Fig. 4.
Varmvattenvärmeledning med naturlig stigkraft hos
vattnet.
ver dock en dylik anläggning noggranna beräkningar,
om ej det varma vattnet skall hufvudsakligen taga
vägen till vissa element och lämna andra mer eller
mindre oberörda, något, som tydligen medför, att
vissa rum bli för varma, andra för kalla. - I en väl
utförd värmeledning af detta slag sker regleringen af
hela byggnadens temperatur från pannrummet, nämligen
genom reglering af pannvattnets värmegrad. En viss
lokal reglering kan dock bli nödvändig på grund af
olika solbelysning eller (i motsatt riktning) utsatt
läge för blåst hos olika lokaler inom byggnaden. För
att underlätta eldningen använder man här - liksom
vid ångpannor ^- eldningsregulatorer, hvarmed
förbränningen inom vissa gränser hålles likformig,
så länge regulatorn är inställd på visst sätt.
För större byggnader eller byggnadskomplexer äro
emellertid anläggningar af nu antydd konstruktion
knappt användbara; redan de erforderliga rörvidderna
skulle lägga hinder däremot, i det att den praktiska
möjligheten att komma fram med dylika ledningar ej
skulle medge deras framdragande. Äfven krafven på
rätta höjd- och lutningsförhållanden skulle utgöra
allvarsamma hinder.
Annorlunda förhåller sig saken, om man begagnar
sig af särskild motor för att framdrifva vattnet
i systemet. Härvid kan vattnet framdrifvas i
väsentligt klenare rör samt snart sagdt oberoende
af lutningsförhållandena. En liten centrifugal-pump
insattes i ledningen (se fig. 5) på så sätt, att
den drifver vattnet in i pannan och ut därifrån i en
tilloppsledning, som utgrenar sig inom resp. lokaler
(eller paviljonger), hvarvid det återgående vattnet
suges in genom pumpens andra rör. En cirkulation -
på sätt, som framgår af fig. -
