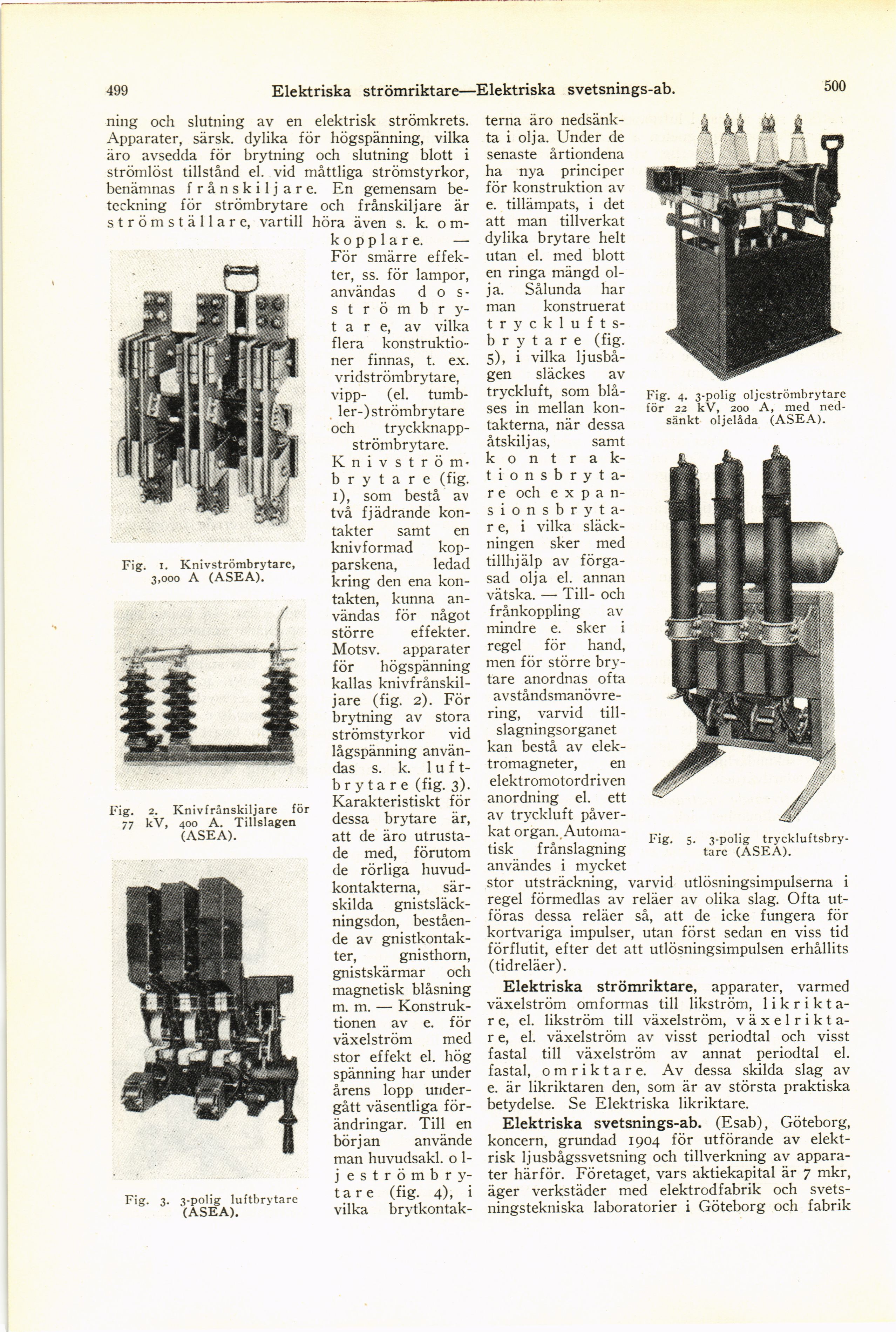

499
Elektriska strömriktare—Elektriska svetsnings-ab.
500
ning och slutning av en elektrisk strömkrets.
Apparater, särsk. dylika för högspänning, vilka
äro avsedda för brytning och slutning blott i
strömlöst tillstånd el. vid måttliga strömstyrkor,
benämnas f r å n s k i 1 j a r e. En gemensam
beteckning för strömbrytare och frånskilj are är
strömställare, vartill höra även s. k. o m-
Fig. i. Knivströmbrytare,
3,000 A (ASEA).
Fig. 2. Knivfrånskiljare för
77 kV, 400 A. Tillslagen
(ASEA).
Fig- 3- 3-polig luftbrytare
(ASEA).
k o p p 1 a r e. —
För smärre
effekter, ss. för lampor,
användas
dos-strömbrytare, av vilka
flera
konstruktioner finnas, t. ex.
vridströmbrytare,
vipp- (el.
tumb-ler-) strömbrytare
och
tryckknappströmbrytare.
Knivströmbrytare (fig.
1), som bestå av
två fjädrande
kontakter samt en
knivformad
kopparskena, ledad
kring den ena
kontakten, kunna
användas för något
större effekter.
Motsv. apparater
för högspänning
kallas
knivfrånskiljare (fig. 2). För
brytning av stora
strömstyrkor vid
lågspänning
användas s. k.
luftbrytare (fig. 3).
Karakteristiskt för
dessa brytare är,
att de äro
utrustade med, förutom
de rörliga
huvudkontakterna, särskilda gnistsläck-ningsdon, bestående av
gnistkontak-ter, gnisthorn,
gnistskärmar och
magnetisk blåsning
m. m. —
Konstruktionen av e. för
växelström med
stor effekt el. hög
spänning har under
årens lopp
undergått väsentliga
förändringar. Till en
bör j an använde
man huvudsaki. o
1-j e s t r ö m b r
y-tare (fig. 4), i
vilka brytkontak-
terna äro
nedsänkta i olja. Under de
senaste årtiondena
ha nya principer
för konstruktion av
e. tillämpats, i det
att man tillverkat
dylika brytare helt
utan el. med blott
en ringa mängd
olja. Sålunda har
man konstruerat
tryckluft
s-brytare (fig.
5), i vilka
ljusbågen släckes av
tryckluft, som
blåses in mellan
kontakterna, när dessa
åtskilj as, samt
k o n t r a
k-t i o n s b r y t
a-r e och e x p a
n-s i o n s b r y t
a-r e, i vilka
släckningen sker med
tillhjälp av
förgasad olja el. annan
vätska. — Till- och
frånkoppling av
mindre e. sker i
regel för hand,
men för större
brytare anordnas ofta [-avståndsmanövre-ring,-]
{+avståndsmanövre-
ring,+} varvid
till-slagningsorganet
kan bestå av
elek-tromagneter, en
elektromotordriven
anordning el. ett
av tryckluft
påverkat organ.
Automatisk f rånslagning
användes i mycket
Fig. 4. 3-polig oljeströmbrytare
för 22 kV, 200 A, med
nedsänkt oljelåda (ASEA).
Fig. 5. 3-polig
tryckluftsbry-tare (ASEA).
stor utsträckning, varvid utlösningsimpulserna i
regel förmedlas av reläer av olika slag. Ofta
utföras dessa reläer så, att de icke fungera för
kortvariga impulser, utan först sedan en viss tid
förflutit, efter det att utlösningsimpulsen erhållits
(tidreläer).
Elektriska strömriktare, apparater, varmed
växelström omformas till likström,
likrikta-r e, el. likström till växelström,
växelrikta-r e, el. växelström av visst periodtal och visst
fastal till växelström av annat periodtal el.
fastal, omriktare. Av dessa skilda slag av
e. är likriktaren den, som är av största praktiska
betydelse. Se Elektriska likriktare.
Elektriska svetsnings-ab. (Esab), Göteborg,
koncern, grundad 1904 för utförande av
elektrisk ljusbågssvetsning och tillverkning av
apparater härför. Företaget, vars aktiekapital är 7 mkr,
äger verkstäder med elektrodfabrik och
svets-ningstekniska laboratorier i Göteborg och fabrik
