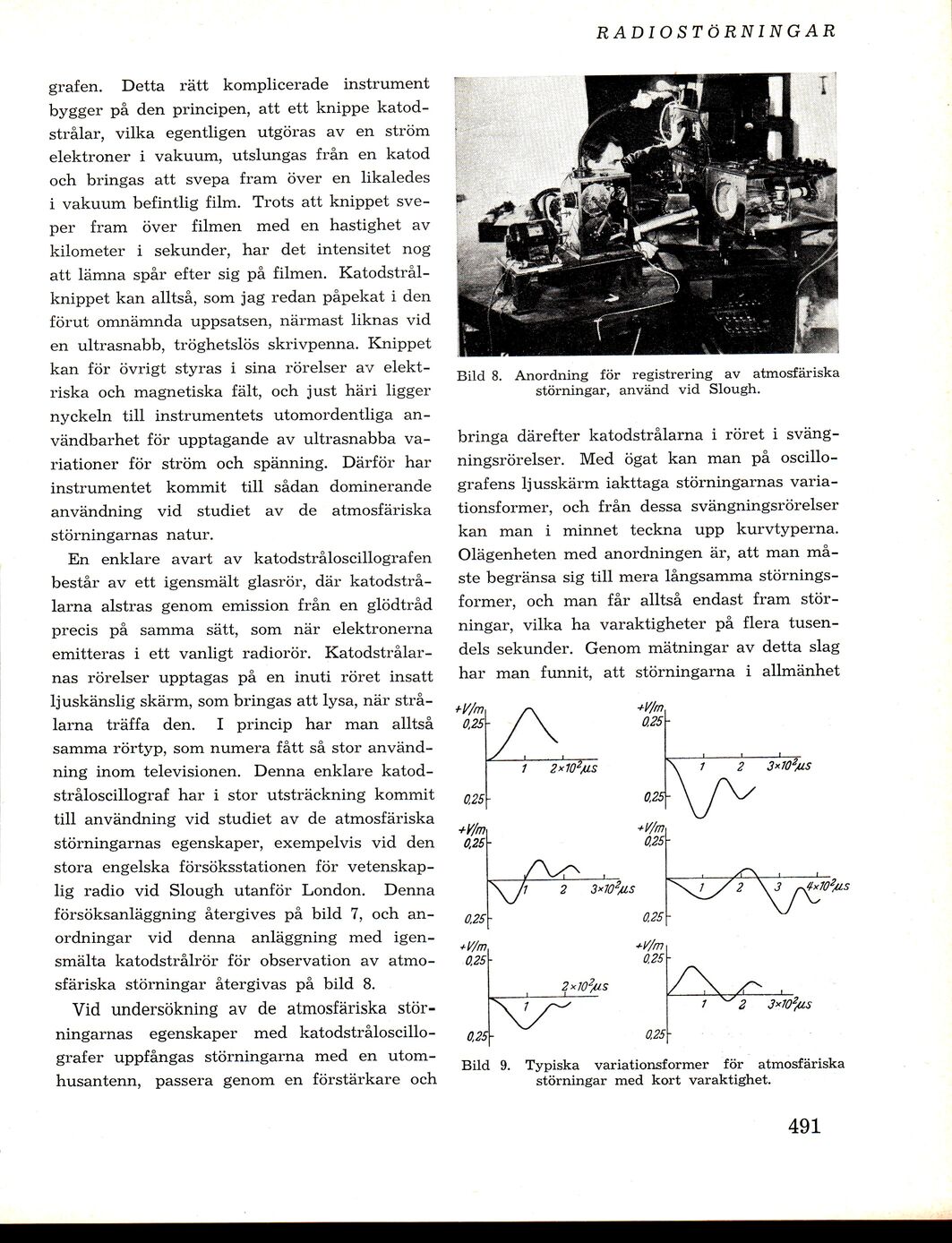

RADIOSTÖRNINGAR
grafen. Detta rätt komplicerade instrument
bygger på den principen, att ett knippe
katod-strålar, vilka egentligen utgöras av en ström
elektroner i vakuum, utslungas från en katod
och bringas att svepa fram över en likaledes
i vakuum befintlig film. Trots att knippet
sveper fram över filmen med en hastighet av
kilometer i sekunder, har det intensitet nog
att lämna spår efter sig på filmen.
Katodstrål-knippet kan alltså, som jag redan påpekat i den
förut omnämnda uppsatsen, närmast liknas vid
en ultrasnabb, tröghetslös skrivpenna. Knippet
kan för övrigt styras i sina rörelser av
elektriska och magnetiska fält, och just häri ligger
nyckeln till instrumentets utomordentliga
användbarhet för upptagande av ultrasnabba
variationer för ström och spänning. Därför har
instrumentet kommit till sådan dominerande
användning vid studiet av de atmosfäriska
störningarnas natur.
En enklare avart av katodstråloscillografen
består av ett igensmält glasrör, där
katodstrå-larna alstras genom emission från en glödtråd
precis på samma sätt, som när elektronerna
emitteras i ett vanligt radiorör.
Katodstrålar-nas rörelser upptagas på en inuti röret insatt
ljuskänslig skärm, som bringas att lysa, när
strålarna träffa den. I princip har man alltså
samma rörtyp, som numera fått så stor
användning inom televisionen. Denna enklare
katod-stråloscillograf har i stor utsträckning kommit
till användning vid studiet av de atmosfäriska
störningarnas egenskaper, exempelvis vid den
stora engelska försöksstationen för
vetenskaplig radio vid Slough utanför London. Denna
försöksanläggning återgives på bild 7, och
anordningar vid denna anläggning med
igensmälta katodstrålrör för observation av
atmosfäriska störningar återgivas på bild 8.
Vid undersökning av de atmosfäriska
störningarnas egenskaper med
katodstråloscillo-grafer uppfångas störningarna med en
utom-husantenn, passera genom en förstärkare och
Bild 8. Anordning för registrering av atmosfäriska
störningar, använd vid Slough.
bringa därefter katodstrålarna i röret i
svängningsrörelser. Med ögat kan man på
oscillo-grafens ljusskärm iakttaga störningarnas
variationsformer, och från dessa svängningsrörelser
kan man i minnet teckna upp kurvtyperna.
Olägenheten med anordningen är, att man
måste begränsa sig till mera långsamma
störningsformer, och man får alltså endast fram
störningar, vilka ha varaktigheter på flera
tusendels sekunder. Genom mätningar av detta slag
har man funnit, att störningarna i allmänhet
^y/m
0,25-
0,25-
1 2»10^M.s
0,25
■t-V/m
0,25
7 2 S^IO^MS
0,25
0.25
1 2 J^^flS
0,2S
*Wm
0,25
0,25
0,25
0,25
2X10^41S
0.25
7 ^
Bild 9. Typiska variationsformer för atmosfäriska
störningar med kort varaktighet.
491
