RADIOSTÖRNINGAR
w/b
0,1
0.1
fV/im 11
0.1
.........
V/
f-m
0.2
0.1
*V/m
0.2
0,1
h\ .fil
-3
di
eseZ
-t
+ !
+2
0.1
0.2
TTTJf
—I

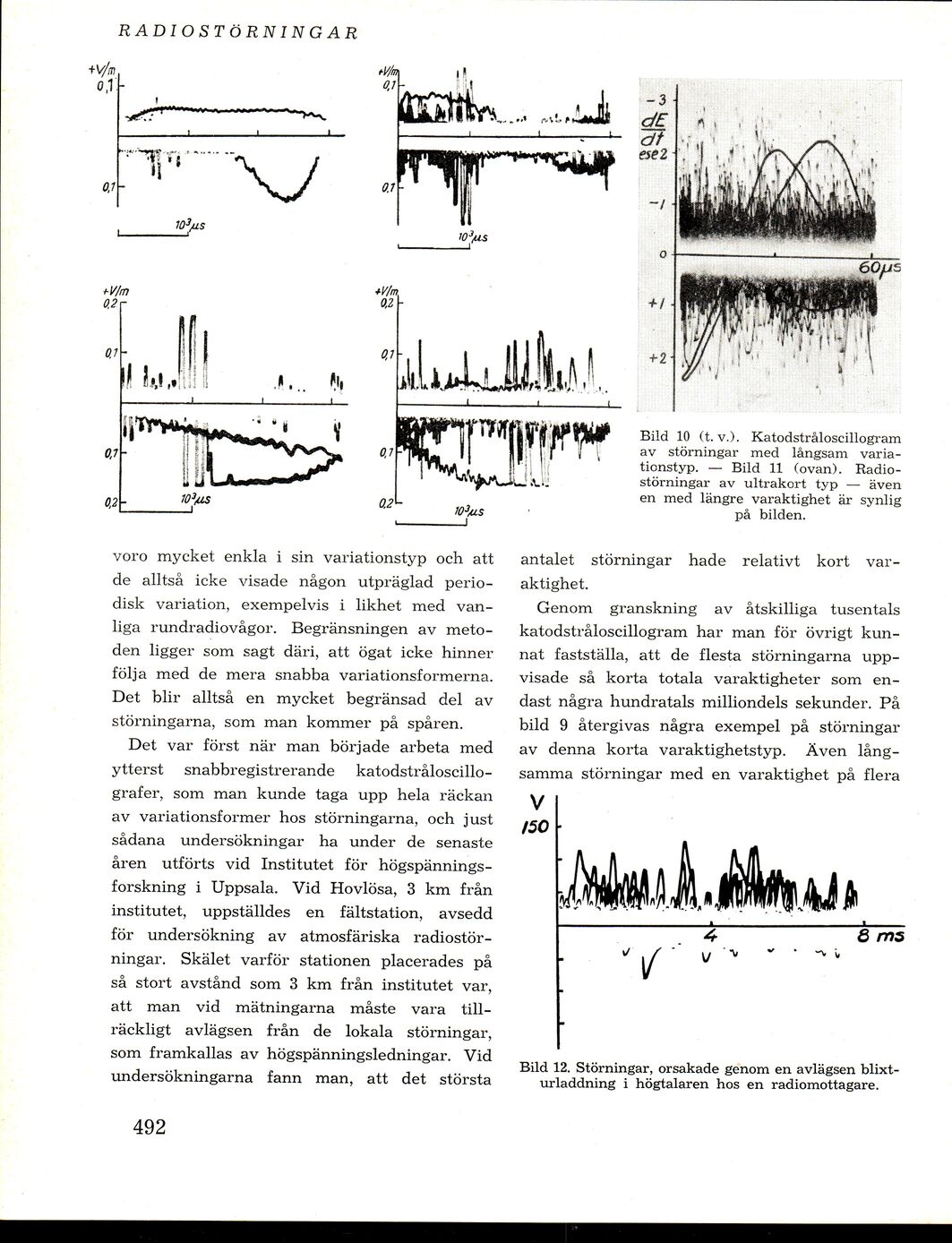

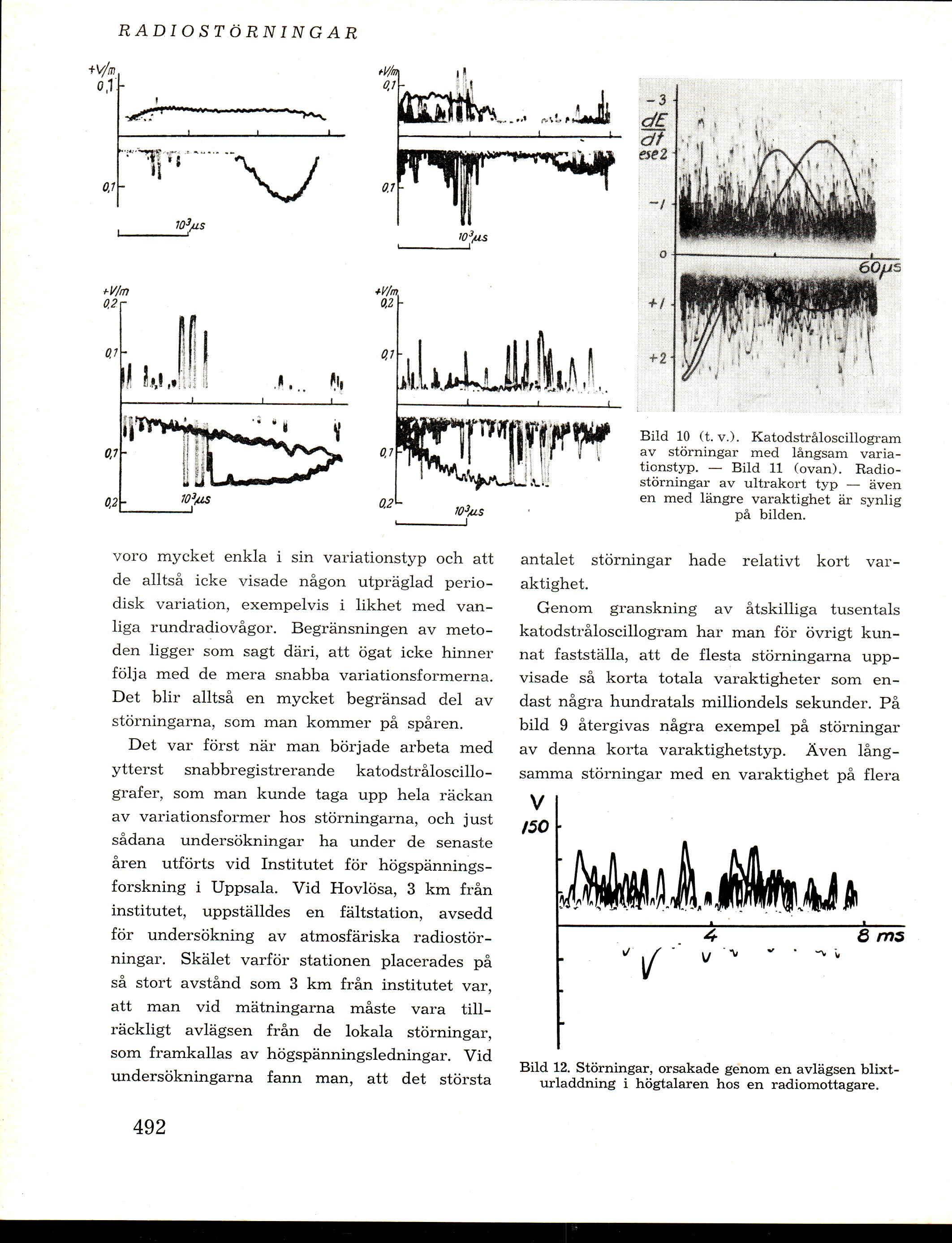

Bild 10 (t. v.). Katodstråloscillogram
av störningar med långsam
variationstyp. — Bild 11 (ovan).
Radiostörningar av ultrakort typ — även
en med längre varaktighet är synlig
på bilden.
voro mycket enkla i sin variationstyp och att
de alltså icke visade någon utpräglad
periodisk variation, exempelvis i likhet med
vanliga rundradiovågor. Begränsningen av
metoden ligger som sagt däri, att ögat icke hinner
följa med de mera snabba variationsformerna.
Det blir alltså en mycket begränsad del av
störningarna, som man kommer på spåren.
Det var först när man började arbeta med
ytterst snabbregistrerande
katodstråloscillo-grafer, som man kunde taga upp hela räckan
av variationsformer hos störningarna, och just
sådana undersökningar ha under de senaste
åren utförts vid Institutet för
högspännings-forskning i Uppsala. Vid Hovlösa, 3 km från
institutet, uppställdes en fältstation, avsedd
för undersökning av atmosfäriska
radiostörningar. Skälet varför stationen placerades på
så stort avstånd som 3 km från institutet var,
att man vid mätningarna måste vara
tillräckligt avlägsen från de lokala störningar,
som framkallas av högspänningsledningar. Vid
undersökningarna fann man, att det största
antalet störningar hade relativt kort
varaktighet.
Genom granskning av åtskilliga tusentals
katodstråloscillogram har man för övrigt
kunnat fastställa, att de flesta störningarna
uppvisade så korta totala varaktigheter som
endast några hundratals milliondels sekunder. På
bild 9 återgivas några exempel på störningar
av denna korta varaktighetstyp. Även
långsamma störningar med en varaktighet på flera
V
150
\f
6 ms
Bild 12. Störningar, orsakade genom en avlägsen
blixturladdning i högtalaren hos en radiomottagare.
492
