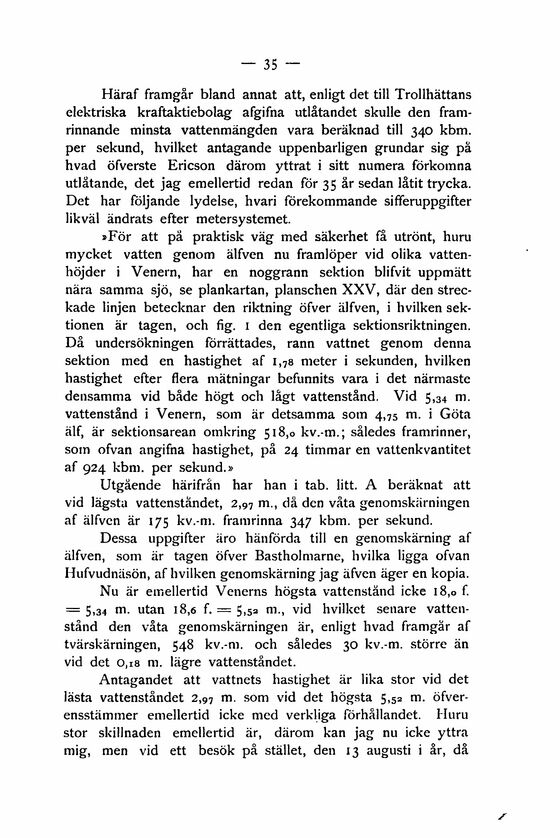

Häraf framgår bland annat att, enligt det till Trollhättans
elektriska kraftaktiebolag afgifna utlåtandet skulle den
fram-rinnande minsta vattenmängden vara beräknad till 340 kbm.
per sekund, hvilket antagande uppenbarligen grundar sig på
hvad öfverste Ericson därom yttrat i sitt numera förkomna
utlåtande, det jag emellertid redan för 35 år sedan låtit trycka.
Det har följande lydelse, hvari förekommande sifferuppgifter
likväl ändrats efter metersystemet.
»För att på praktisk väg med säkerhet få utrönt, huru
mycket vatten genom älfven nu framlöper vid olika
vattenhöjder i Venern, har en noggrann sektion blifvit uppmätt
nära samma sjö, se plankartan, planschen XXV, där den
streckade linjen betecknar den riktning öfver älfven, i hvilken
sektionen är tagen, och fig. 1 den egentliga sektionsriktningen.
Då undersökningen förrättades, rann vattnet genom denna
sektion med en hastighet af 1,78 meter i sekunden, hvilken
hastighet efter flera mätningar befunnits vara i det närmaste
densamma vid både högt och lågt vattenstånd. Vid 5,34 m.
vattenstånd i Venern, som är detsamma som 4,75 m. i Göta
älf, är sektionsarean omkring 518,0 kv.-m.; således framrinner,
som ofvan angifna hastighet, på 24 timmar en vattenkvantitet
af 924 kbm. per sekund.»
Utgående härifrån har han i tab. litt. A beräknat att
vid lägsta vattenståndet, 2,97 m., då den våta genomskärningen
af älfven är 175 kv.-m. framrinna 347 kbm. per sekund.
Dessa uppgifter äro hänförda till en genomskärning af
älfven, som är tagen öfver Bastholmarne, hvilka ligga ofvan
Hufvudnäsön, af hvilken genomskärning jag äfven äger en kopia.
Nu är emellertid Venerns högsta vattenstånd icke 18,0 f.
= 5,34 m. utan 18,6 f. = 5,5a m., vid hvilket senare
vattenstånd den våta genomskärningen är, enligt hvad framgår af
tvärskärningen, 548 kv.-m. och således 30 kv.-m. större än
vid det o, 18 m. lägre vattenståndet.
Antagandet att vattnets hastighet är lika stor vid det
lästa vattenståndet 2,97 m. som vid det högsta 5,52 m.
öfver-ensstämmer emellertid icke med verkliga förhållandet. Huru
stor skillnaden emellertid är, därom kan jag nu icke yttra
mig, men vid ett besök på stället, den 13 augusti i år, då
/
