att ombilda ytan; men sådant förtjenar dock mindre afseende, såsom
obetydligt inverkande på det hela, helst det är naturligt att,
oaktadt denna beräkning, man sedermera ånyo och noggrannare måste
med nivellering kontrollera det borizontela läget af alla
bevattnings-rännorna, då man på samma gång tillser hvad fall, som
lokalen för aflopps-rännoroa medgifver och som lämpligen bör lemnas
för att med detsamma få detta jemnt fördeladt.

Om någon punkt på fältet ligger högre än vattenspegeln, så
bör, i fall det göres afseende vid att äfven denna må bevattnas,
man sänka densamma, för att undslippa en besvärligare räkning.
Skulle likväl så ej göras, iakttages tillbörlig noggranhet vid
uträkning af medeldjupet för ytan. Sällan lärer man dock komma att
få många dylika ställen, emedan för sådant byggnadssätt, som det
ifrågavarande, en mera jemn yta förutsättes, då man i motsatt fall
begagnar annat byggnadssätt.

Såsom väsendtligt i fråga om ängsbyggnader, och i synnerhet
vid all omskapning af terrainen, må tilläggas, att altid matjorden
eller den bättre jorden lägges ofvanpå och aldrig tvärtom, samt att
vid konstbyggnader, efter det nivelleringen blifvit förrättad till
utrönande af de huvudsakligaste till- och afloppens lägen, arbetet
altid först afdelningsvis börjar med torfvens aftagande, hvilken torf
lägges i högar med grässidan nedåt, att bättre motstå torkan, för
alt derefter, sedan planerings-arbetena blifvit fulländade, ånyo
påläggas och betäcka den då förändrade ytan. För torfvens
aftagande spännes parallela snören å marken omkring 1 à 11/2 fot från
hvarandra, utmed hvilka den genomhugges med ängs-bilan, som
sedermera äfven begagnas att vinkelrätt emellan dessa linier afhugga
torfven, äfven till 1 à 11/2 fots afstånd, hvarigenom hvarje torfva,
som derefter med så kallade ängs-skyffeln aftages, kommer att
innehålla 1 à 21/4 qv.-fot. Något vidare angående ängsbyggnader
torde ej lämpligen här böra anföras, såsom hafvande mindre
gemenskap med nivellerings-konsten.

§. 25.



Med förutsättande af tillräcklig kännedom, i följd af det
anförda, om ett nivellements uppgörande, meddelas här nedan
beskrifning öfver en ström med deri befintliga vattenverk, hvartill plan-
och profil-ritningarne återfinnas här och[1] vid slutet af boken, fig. 48.

Fig. 48
Fig. 48


Beskrifning till Profil-kartan

öfver de i strömmen befintliga fall samt hvartderas höjd
emellan öfre och nedre grundstocken, äfvensom deras läge
under vattenmärket vid sjön.
Litt.Fallets
N:r.
Fallets
egen
höjd
Fallets
läge
under
sjön.
fot.tum.fot.tum.
aUtvisar horizontal-linien för uthuggna märket vid sjön
bUtvisar horizontal-linien för dammluckans grundstock vid qvarnen1221
cUtvisar horizontal-linien för dammluckans grundstock vid qvarnen112145
dUtvisar horizontal-linien för dammluckans grundstock vid sågen106266
eUtvisar horizontal-linien för dammluckans grundstock vid sågen13112
fUtvisar horizontal-linien för dammluckans grundstock vid qvarnen94128
gUtvisar horizontal-linien för dammluckans grundstock vid bomullsspinneriet8 & 1462168
hUtvisar horizontal-linien för dammluckans grundstock vid oljeslageriet79923
iUtvisar horizontal-linien för dammluckans grundstock vid sågen15306
kUtvisar horizontal-linien för dammluckans grundstock vid sågen658329
lUtvisar horizontal-linien för dammluckans grundstock vid pappersbruket5103387
mUtvisar horizontal-linien för dammluckans grundstock vid sågen16475
nUtvisar horizontal-linien för dammluckans grundstock vid sågen44649
oUtvisar horizontal-linien för dammluckans grundstock vid tegelbruket368536
pUtvisar horizontal-linien för dammluckans grundstock vid qvarnen17587
qUtvisar horizontal-linien för dammluckans grundstock vid qvarnen2106604
rUtvisar horizontal-linien för dammluckans grundstock vid mekaniska verkstaden18686
sUtvisar horizontal-linien för dammluckans grundstock vid segelduksfabriken13871
tUtvisar horizontal-linien lägsta under vattenmärket vid sjön748

§. 26.

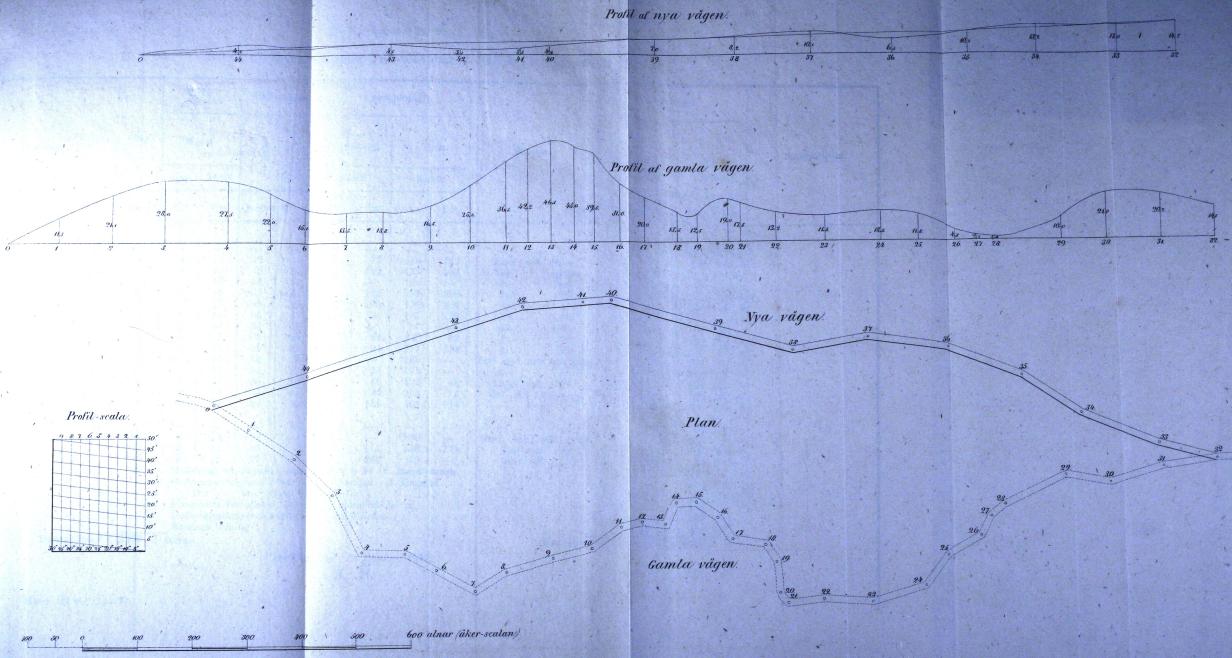

Låt fig. 49 föreställa plan och profil af så väl en redan
befintlig väg som af en ny dylik till anläggning förevarande för
undvikande af betydligare backar i den förra[2]. (Fig. 49, se slutet af boken eller härunder[3].)

illustration placeholder
Fig. 49




[1] ’här och’ tillagd då figuren även finnes här
[2] För lättnads skull har planteckningen å figuren endast kommit att
upptaga sjelfva vägarne; men det är naturligt, att vid uppmätning i
verkligheten för sådant behof, som det ifrågavarande, på vanligt sätt
noga måste på kartan upptagas de olika ägoslag af åker och äng,
skogs- och betesmark, m. m., hvarigenom vägen går, så för behörig
rättelse vid kostnadsförslagets uppgörande, som för fullständighetens
skull i öfrigt. I afseende å val utaf väglinie hänvisas till hvad om
nivellering för jernvägs anläggande härefter kommer att anföras.
[3] ’eller härunder’ tillagd då figuren även finnes här
