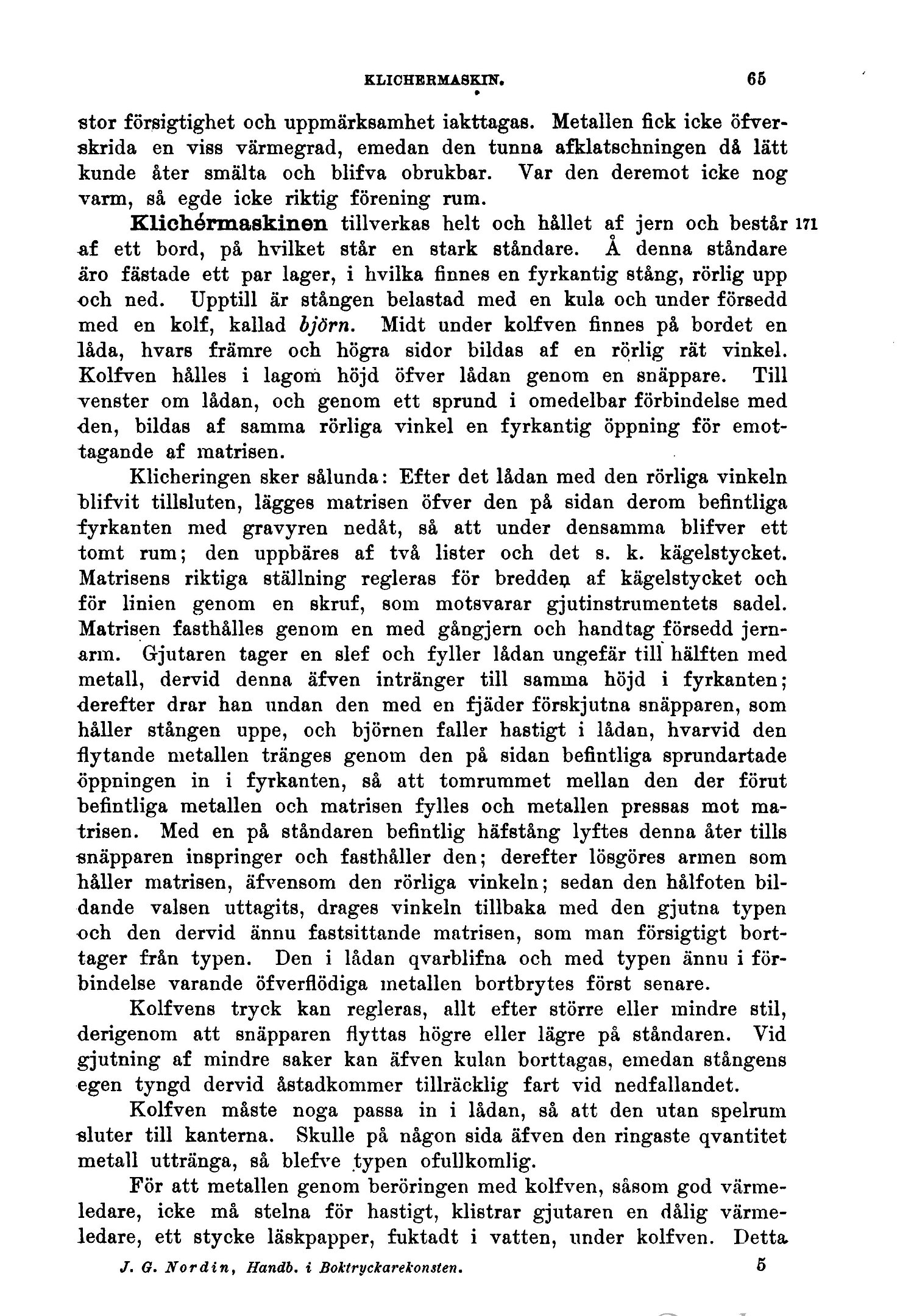

stor försigtighet och uppmärksamhet iakttagas. Metallen fick icke
öfver-skrida en viss värmegrad, emedan den tunna afklatschningen då lätt
kunde åter smälta och blifva obrukbar. Var den deremot icke nog
varm, så egde icke riktig förening rum.
Klichérmaskinen tillverkas helt och hållet af jern och består m
Rf ett bord, på hvilket står en stark ståndare. A denna ståndare
äro fästade ett par lager, i hvilka finnes en fyrkantig stång, rörlig upp
och ned. Upptill är stången belastad med en kula och under försedd
med en kolf, kallad björn. Midt under kolfven finnes på bordet en
låda, hvars främre och högra sidor bildas af en rörlig rät vinkel.
Kolfven hålles i lagom höjd öfver lådan genom en snäppare. Till
venster om lådan, och genom ett sprund i omedelbar förbindelse med
den, bildas af samma rörliga vinkel en fyrkantig öppning för
emot-tagande af matrisen.
Klicheringen sker sålunda: Efter det lådan med den rörliga vinkeln
blifvit tillsluten, lägges matrisen öfver den på sidan derom befintliga
fyrkanten med gravyren nedåt, så att under densamma blifver ett
tomt rum; den uppbäres af två lister och det s. k. kägelstycket.
Matrisens riktiga ställning regleras för breddeu af kägelstycket och
för linien genom en skruf, som motsvarar gjutinstrumentets sadel.
Matrisen fasthålles genom en med gångjern och handtag försedd
jern-arm. Gjutaren tager en slef och fyller lådan ungefär till hälften med
metall, dervid denna äfven intränger till samma höjd i fyrkanten;
derefter drar han undan den med en fjäder förskjutna snäpparen, som
håller stången uppe, och björnen faller hastigt i lådan, hvarvid den
fiytande metallen tränges genom den på sidan befintliga sprundartade
öppningen in i fyrkanten, så att tomrummet mellan den der förut
befintliga metallen och matrisen fylles och metallen pressas mot
matrisen. Med en på ståndaren befintlig häfstång lyftes denna åter tills
snäpparen inspringer och fasthåller den; derefter lösgöres armen som
håller matrisen, äfvensom den rörliga vinkeln; sedan den hålfoten
bildande valsen uttagits, drages vinkeln tillbaka med den gjutna typen
och den dervid ännu fastsittande matrisen, som man forsigtigt
borttager från typen. Den i lådan qvarblifna och med typen ännu i
förbindelse varande öfverflödiga metallen bortbrytes först senare.
Kolf vens tryck kan regleras, allt efter större eller mindre stil,
derigenom att snäpparen flyttas högre eller lägre på ståndaren. Vid
gjutning af mindre saker kan äfven kulan borttagas, emedan stångens
egen tyngd dervid åstadkommer tillräcklig fart vid nedfallandet.
Kolfven måste noga passa in i lådan, så att den utan spelrum
«luter till kanterna. Skulle på någon sida äfven den ringaste qvantitet
metall uttränga, så blefve typen ofullkomlig.
För att metallen genom beröringen med kolfven, såsom god
värme-ledare, icke må stelna för hastigt, klistrar gjutaren en dålig
värme-ledare, ett stycke läskpapper, fuktadt i vatten, under kolfven. Detta
J. G. Nordin, Handb. i Boktryckarekonsten. 5
