tryckmaskinen. Matrisen fästes här i half cylindern, och i det efter
plåtens tjocklek afpassade tomrummet mellan cylindern och kärnan

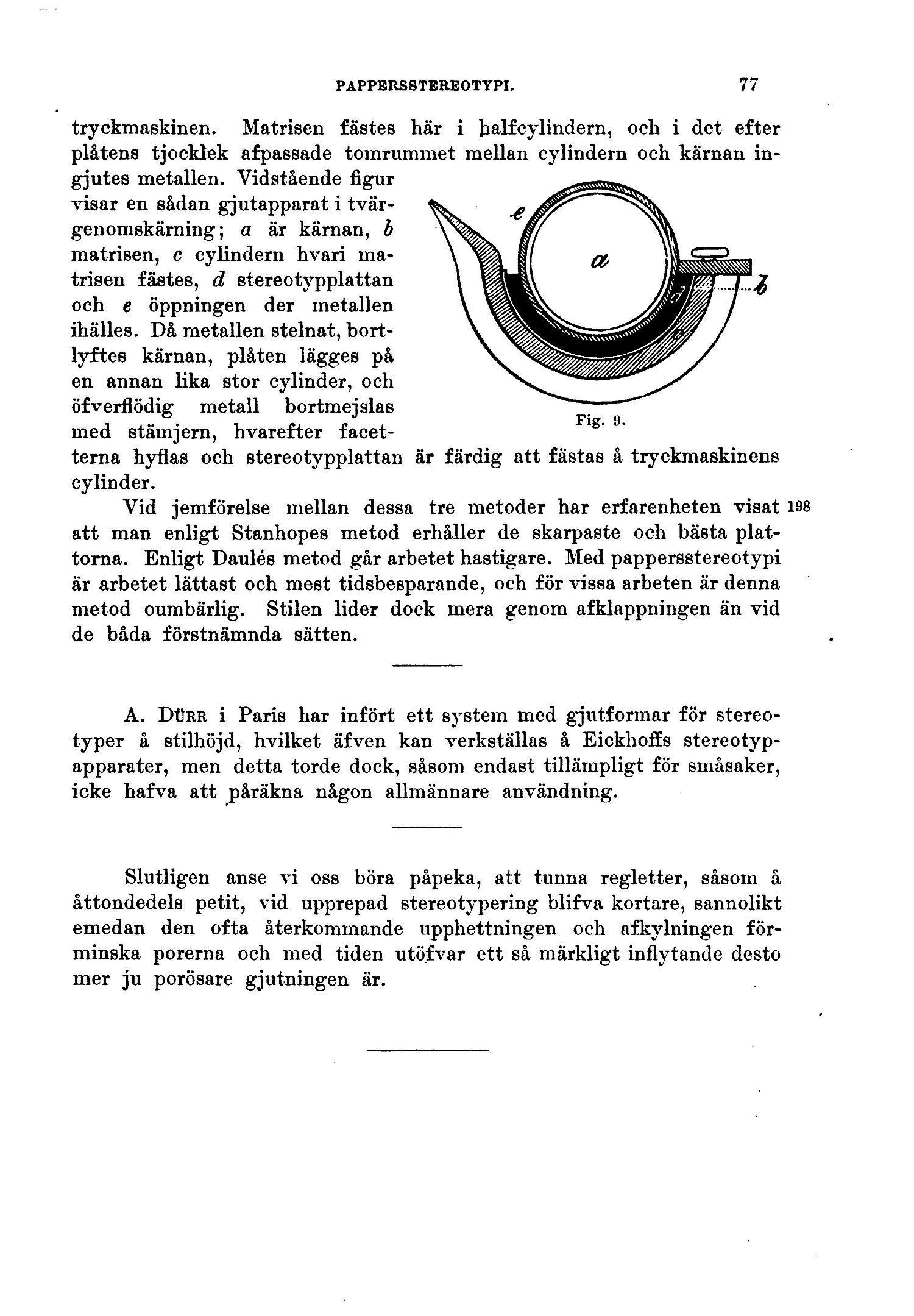

ingjutes metallen. Vidstående figur
visar en sådan gjutapparat i
tvärgenomskärning; a är kärnan, b
matrisen, c cylindern hvari
matrisen fästes, d stereotypplattan
och e öppningen der metallen
ihälles. Då metallen stelnat,
bortlyftes kärnan, plåten lägges på
en annan lika stor cylinder, och
öfverflödig metall bortmejslas
med stämjern, hvarefter
facetterna hyflas och stereotypplattan är färdig att fästas å tryckmaskinens
cylinder.
Fig. 9. |
