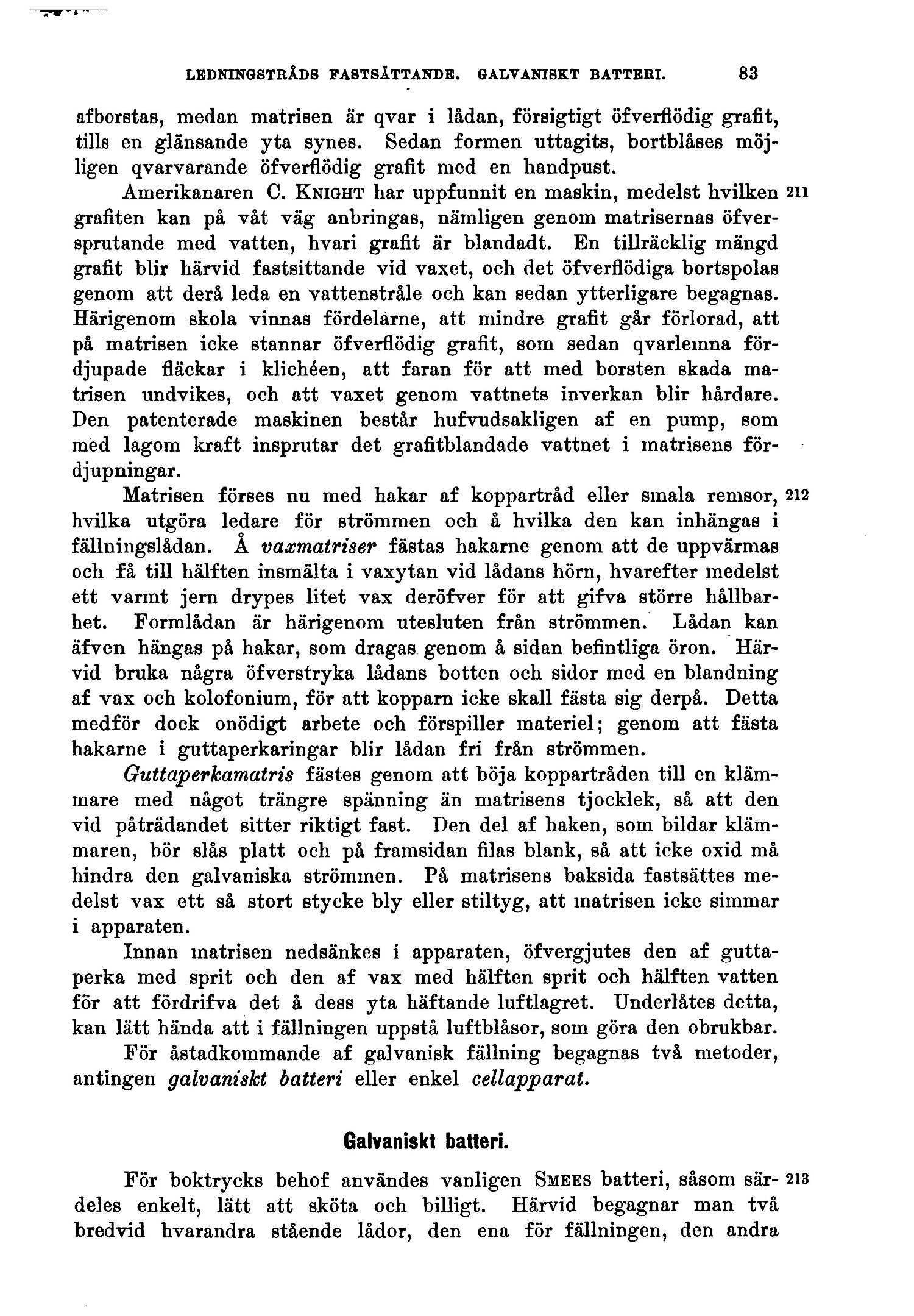

afborstas, medan matrisen är qvar i lådan, forsigtigt öfverflödig grafit,
tills en glänsande yta synes. Sedan formen uttagits, bortblåses
möjligen qvar varande öfverflödig grafit med en bandpust.
Amerikanaren C. Knight har uppfunnit en maskin, medelst hvilken 211
grafiten kan på våt väg anbringas, nämligen genom matrisernas
öfver-sprutande med vatten, hvari grafit är blandadt. En tillräcklig mängd
grafit blir härvid fastsittande vid vaxet, och det öfverflödiga bortspolas
genom att derå leda en vattenstråle och kan sedan ytterligare begagnas.
Härigenom skola vinnas fördelårne, att mindre grafit går förlorad, att
på matrisen icke stannar öfverflödig grafit, som sedan qvarlemna
fördjupade fläckar i klichéen, att faran för att med borsten skada
matrisen undvikes, och att vaxet genom vattnets inverkan blir hårdare.
Den patenterade maskinen består hufvudsakligen af en pump, som
med lagom kraft insprutar det grafitblandade vattnet i matrisens
fördjupningar.
Matrisen förses nu med hakar af koppartråd eller smala remsor, 212
hvilka utgöra ledare för strömmen och å hvilka den kan inhängas i
fällningslådan. A vaxmatriser fästas hakarne genom att de uppvärmas
och få till hälften insmälta i vaxytan vid lådans hörn, hvarefter medelst
ett varmt jern drypes litet vax deröfver för att gifva större
hållbarhet. Formlådan är härigenom utesluten från strömmen. Lådan kan
äfven hängas på hakar, som dragas genom å sidan befintliga öron.
Härvid bruka några öfverstryka lådans botten och sidor med en blandning
af vax och kolofonium, för att kopparn icke skall fästa sig derpå. Detta
medför dock onödigt arbete och förspiller materiel; genom att fästa
hakarne i guttaperkaringar blir lådan fri från strömmen.
Guttaperkamatris fästes genom att böja koppartråden till en
kläm-mare med något trängre spänning än matrisens tjocklek, så att den
vid påträdandet sitter riktigt fast. Den del af haken, som bildar
kläm-maren, bör slås platt och på framsidan filas blank, så att icke oxid må
hindra den galvaniska strömmen. På matrisens baksida fastsättes
medelst vax ett så stort stycke bly eller stiltyg, att matrisen icke simmar
i apparaten.
Innan matrisen nedsänkes i apparaten, öfvergjutes den af
gutta-perka med sprit och den af vax med hälften sprit och hälften vatten
för att fördrifva det å dess yta häftande luftlagret. Underlåtes detta,
kan lätt hända att i fällningen uppstå luftblåsor, som göra den obrukbar.
För åstadkommande af galvanisk fällning begagnas två metoder,
antingen galvaniskt batteri eller enkel cellapparat.
Galvaniskt batteri.
För boktrycks behof användes vanligen Smees batteri, såsom sär- 213
deles enkelt, lätt att sköta och billigt. Härvid begagnar man två
bredvid hvarandra stående lådor, den ena för fällningen, den andra
