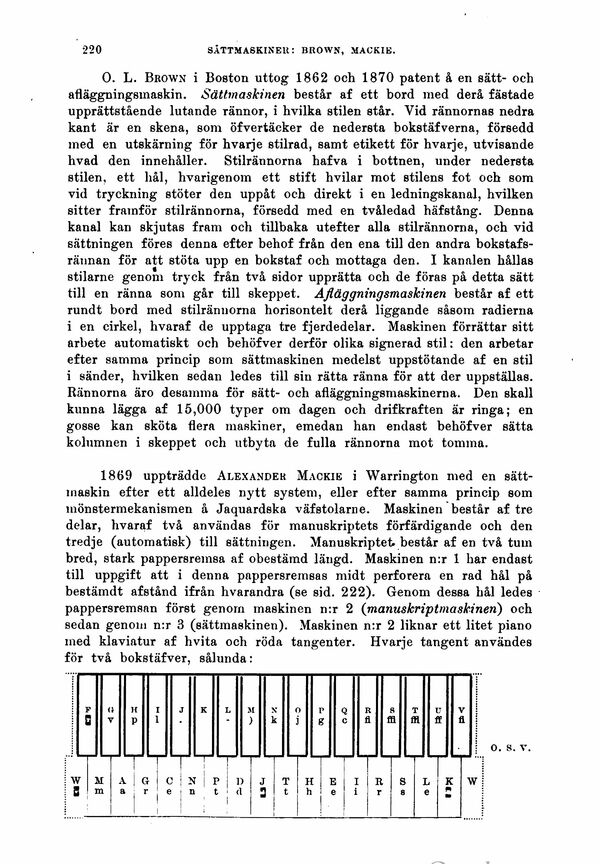

O. L. Brown i Boston uttog 1862 och 1870 patent å en sätt- och
afläggningsmaskin. Sättmaskinen består af ett bord med derå fastade
upprättstående lutande rännor, i hvilka stilen står. Vid rännornas nedra
kant är en skena, som öfvertäcker de nedersta bokstäfverna, försedd
med en utskärning för hvarje stilrad, samt etikett för hvarje, utvisande
hvad den innehåller. Stilrännorna hafva i bottnen, under nedersta
stilen, ett hål, hvarigenom ett stift hvilar mot stilens fot och som
vid tryckning stöter den uppåt och direkt i en ledningskanal, hvilken
sitter framför stilrännorna, försedd med en tvåledad häfstång. Denna
kanal kan skjutas fram och tillbaka utefter alla stilrännorna, och vid
sättningen föres denna efter behof från den ena till den andra
bokstafs-rännan för att stöta upp en bokstaf och mottaga den. I kanalen hållas
stilarne genom tryck från två sidor upprätta och de föras på detta sätt
till en ränna som går till skeppet. Ajläggningsmaskinen består af ett
rundt bord med stilrännorna horisontelt derå liggande såsom radierna
i en cirkel, hvaraf de upptaga tre fjerdedelar. Maskinen förrättar sitt
arbete automatiskt och behöfver derför olika signerad stil: den arbetar
efter samma princip som sättmaskinen medelst uppstötande af en stil
i sänder, hvilken sedan ledes till sin rätta ränna för att der uppställas.
Rännorna äro desamma för sätt- och afläggningsmaskinerna. Den skall
kunna lägga af 15,000 typer om dagen och drifkraften är ringa; en
gosse kan sköta flera maskiner, emedan han endast behöfver sätta
kolumnen i skeppet och utbyta de fulla rännorna mot tomma.
1869 uppträdde Alexander Mackie i Warrington med en
sätt-maskin efter ett alldeles nytt system, eller efter samma princip som
mönstermekanismen å Jaquardska väfstolarne. Maskinen består af tre
delar, hvaraf två användas för manuskriptets förfärdigande och den
tredje (automatisk) till sättningen. Manuskriptet består af en två tum
bred, stark pappersremsa af obestämd längd. Maskinen n:r 1 har endast
till uppgift att i denna pappersremsas midt perforera en rad hål på
bestämdt af stånd ifrån hvarandra (se sid. 222). Genom dessa hål ledes
pappersremsan först genom maskinen n:r 2 (manuskriptmaskinen) och
sedan genom n:r 3 (sättmaskinen). Maskinen n:r 2 liknar ett litet piano
med klaviatur af hvita och röda tangenter. Hvarje tangent användes
för två bokstäfver, sålunda:
w M "TTTTT" A G C N | P D j T H E i R S L K w i
2 m aren t ’ <1 i : i 3 t h e ! i r s e * m
