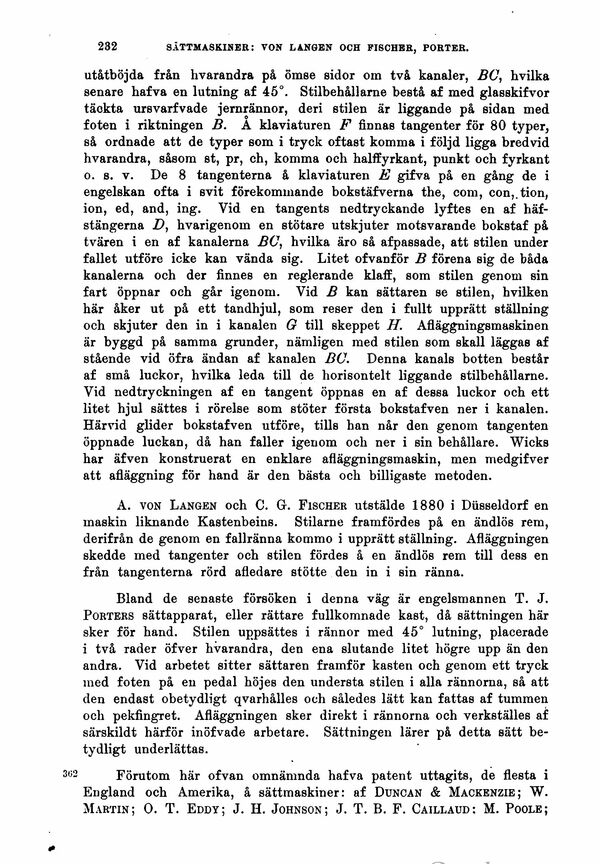

utåtböjda från hvarandra på ömse sidor om två kanaler, BC, hvilka
senare hafva en lutning af 45°. Stilbehållarne bestå af med glasskifvor
täokta ursvarfvade jernrännor, deri stilen är liggande på sidan med
foten i riktningen B. A klaviaturen F finnas tangenter för 80 typer^
så ordnade att de typer som i tryck oftast komma i följd ligga bredvid
hvarandra, såsom st, pr, ch, komma och halffyrkant, punkt och fyrkant
o. s. v. De 8 tangenterna å klaviaturen E gifva på en gång de i
engelskan ofta i svit förekommande bokstäfverna the, com, con,.tion,
ion, ed, and, ing. Vid en tangents nedtryckande lyftes en af
häf-stängerna D, hvarigenom en stötare utskjuter motsvarande bokstaf på
tvären i en af kanalerna BC, hvilka äro så af passade, att stilen under
fallet utföre icke kan vända sig. Litet ofvanför B förena sig de båda
kanalerna och der finnes en reglerande klaff, som stilen genom sin
fart öppnar och går igenom. Vid B kan sättaren se stilen, hvilken
här åker ut på ett tandhjul, som reser den i fullt upprätt ställning
och skjuter den in i kanalen G till skeppet H. Afläggningsmaskinen
är byggd på samma grunder, nämligen med stilen som skall läggas af
stående vid öfra ändan af kanalen BC. Denna kanals botten består
af små luckor, hvilka leda till de horisontelt liggande stilbehållarne.
Vid nedtryckningen af en tangent öppnas en af dessa luckor och ett
litet hjul sättes i rörelse som stöter första bokstafven ner i kanalen.
Härvid glider bokstafven utföre, tills han når den genom tangenten
öppnade luckan, då han faller igenom och ner i sin behållare. Wicks
har äfven konstruerat en enklare afläggningsmaskin, men medgifver
att afläggning för hand är den bästa och billigaste metoden.
A. von Langen och C. G. Fischer utstälde 1880 i Dusseldorf en
maskin liknande Kastenbeins. Stilarne framfördes på en ändlös rem,
derifrån de genom en fallränna kommo i upprätt ställning. Afläggningen
skedde med tangenter och stilen fördes å en ändlös rem till dess en
från tangenterna rörd afledare stötte den in i sin ränna.
Bland de senaste försöken i denna väg är engelsmannen T. J.
Porters sättapparat, eller rättare fullkomnade kast, då sättningen här
sker för hand. Stilen uppsättes i rännor med 45° lutning, placerade
i två rader öfver hvarandra, den ena slutande litet högre upp än den
andra. Vid arbetet sitter sättaren framför kasten och genom ett tryck
med foten på en pedal höjes den understa stilen i alla rännorna, så att
den endast obetydligt qvarhålles och således lätt kan fattas af tummen
och pekfingret. Afläggningen sker direkt i rännorna och verkställes af
särskildt härför inöfvade arbetare. Sättningen lärer på detta sätt
betydligt underlättas.
Förutom här ofvan omnämnda hafva patent uttagits, de flesta i
England och Amerika, å sättmaskiner: af Duncan & Mackenzie; W.
Martin; O. T. Eddy; J. H. Johnson; J. T. B. F. Caillaud: M. Poole;
