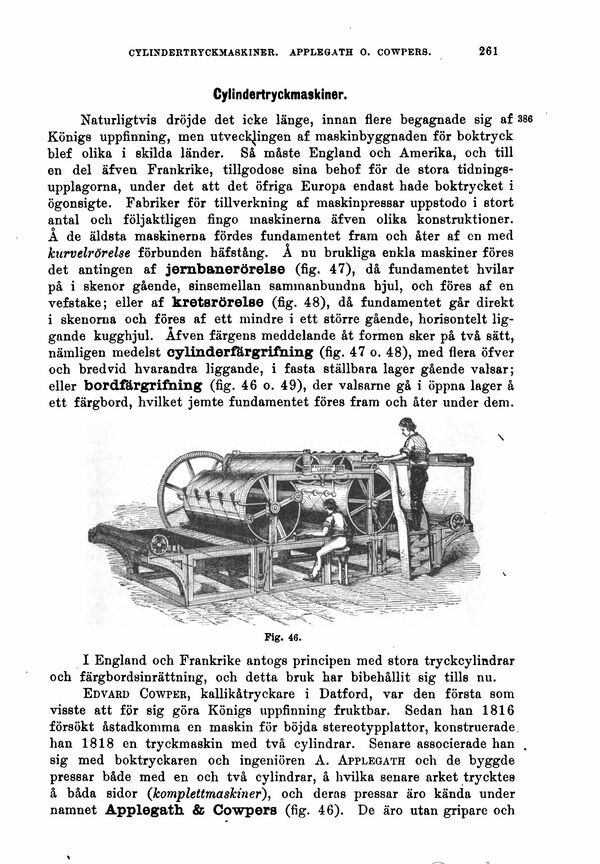

Cylindertryckmaskiner.
Naturligtvis dröjde det icke länge, innan flere begagnade sig af 386
Königs uppfinning, men utvecklingen af maskinbyggnaden för boktryck
blef olika i skilda länder. Så måste England och Amerika, och till
en del äfven Frankrike, tillgodose sina behof för de stora
tidnings-upplagoma, under det att det öfriga Europa endast hade boktrycket i
ögonsigte. Fabriker för tillverkning af maskinpressar uppstodo i stort
antal och följaktligen fingo maskinerna äfven olika konstruktioner.
A de äldsta maskinerna fördes fundamentet fram och åter af en med
kurvelrörelse förbunden häfstång. Å nu brukliga enkla maskiner föres
det antingen af jembanerörelse (fig. 47), då fundamentet hvilar
på i skenor gående, sinsemellan sammanbundna hjul, och föres af en
vefstake; eller af kretsrörelse (fig. 48), då fundamentet går direkt
i skenorna och föres af ett mindre i ett större gående, horisontelt
liggande kugghjul. Åfven färgens meddelande åt formen sker på två sätt,
nämligen medelst cylinderfärgrifning (fig. 47 o. 48), med flera öfver
och bredvid hvarandra liggande, i fasta ställbara lager gående valsar;
eller bordfärgrifning (fig. 46 o. 49), der valsarne gå i öppna lager å
ett färgbord, hvilket jemte fundamentet föres fram och åter under dem.
Fig. 46.
I England och Frankrike antogs principen med stora tryckcylindrar
och färgbordsinrättning, och detta bruk har bibehållit sig tills nu.
Edvard Cowper, kallikåtryckare i Datford, var den första som
visste att för sig göra Königs uppfinning fruktbar. Sedan han 1816
försökt åstadkomma en maskin för böjda stereotypplattor, konstruerade
han 1818 en tryckmaskin med två cylindrar. Senare associerade han .
sig med boktryckaren och ingeniören A. Applegath och de byggde
pressar både med en och två cylindrar, å hvilka senare arket trycktes
å båda sidor (komplettmaskiner), och deras pressar äro kända under
namnet Applegath & Cowpers (fig. 46). De äro utan gripare och
