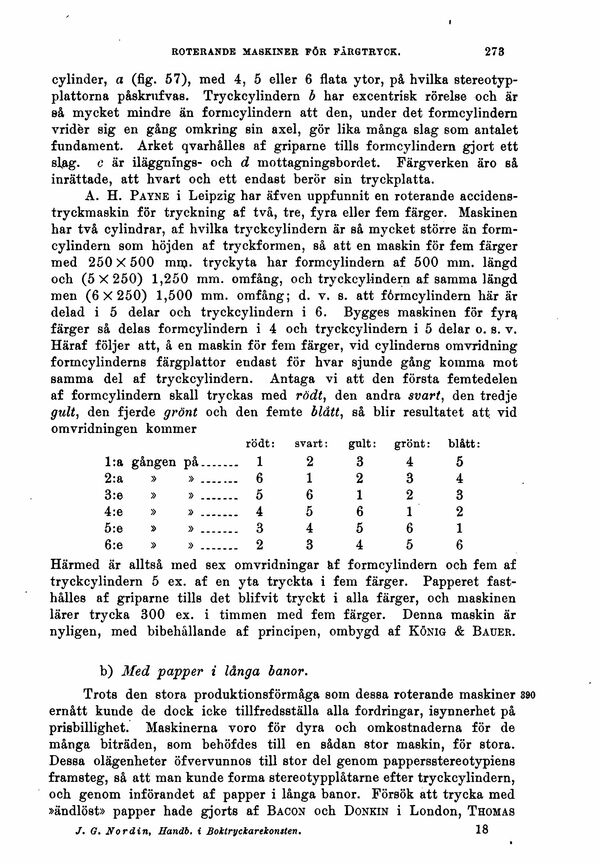

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

cylinder, a (fig. 57), med 4, 5 eller 6 flata ytor, på hvilka
stereotypplattorna påskrufvas. Tryckcylindern b har excentrisk rörelse och är
så mycket mindre än formcylindern att den, under det formcylindern
vrider sig en gång omkring sin axel, gör lika många slag som antalet
fundament. Arket qvarhålles af griparne tills formcylindern gjort ett
sfag. c är iläggnings- och d mottagningsbordet. Färgverken äro så
inrättade, att hvart och ett endast berör sin tryckplatta.

A. H. Payne i Leipzig har äfven uppfunnit en roterande
accidens-tryckmaskin för tryckning af två, tre, fyra eller fem färger. Maskinen
har två cylindrar, af hvilka tryckcylindern är så mycket större än
form-cylindern som höjden af tryckformen, så att en maskin för fem färger
med 250 X 500 mn?. tryckyta har formcylindern af 500 mm. längd
och (5X250) 1,250 mm. omfång, och tryckcylindern af samma längd
men (6X250) 1,500 mm. omfång; d. v. s. att férmcylindern här är
delad i 5 delar och tryckcylindern i 6. Bygges maskinen för fyr$
färger så delas formcylindern i 4 och tryckcylindern i 5 delar o. s. v.
Häraf följer att, å en maskin för fem färger, vid cylinderns omvridning
formcylinderns färgplattor endast för hvar sjunde gång komma mot
samma del af tryckcylindern. Antaga vi att den första femtedelen
af formcylindern skall tryckas med rödt, den andra svart, den tredje
gult, den fjerde grönt och den femte blått, så blir resultatet att vid
omvridningen kommer

rödt: svart: gult: grönt: blått:

l:a gången på........ 1 2 3 4 5

2:a » »....... 6 12 3 4

3:e » »....... 5 6 12 3

4:e » » 4 5 6 1 2

5:e » »......... 3 4 5 6 1

6:e » »......... 2 3 4 5 6

Härmed är alltså med sex omvridningar äf formcylindem och fem af
tryckcylindern 5 ex. af en yta tryckta i fem färger. Papperet
fast-hålles af griparne tills det blifvit tryckt i alla färger, och maskinen
lärer trycka 300 ex. i timmen med fem färger. Denna maskin är
nyligen, med bibehållande af principen, ombygd af König & Bauer.

b) Med papper i långa banor.

Trots den stora produktionsförmåga som dessa roterande maskiner 390
ernått kunde de dock icke tillfredsställa alla fordringar, isynnerhet på
prisbillighet. Maskinerna voro för dyra och omkostnaderna för de
många biträden, som behöfdes till en sådan stor maskin, för stora.
Dessa olägenheter öfvervunnos till stor del genom pappersstereotypiens
framsteg, så att man kunde forma stereotypplåtarne efter tryckcylindern,
och genom införandet af papper i långa banor. Försök att trycka med
»ändlöst» papper hade gjorts af Bacon och Donkin i London, Thomas

J. G. Nordin, Handb. i Boktryckarekonsten. 18
