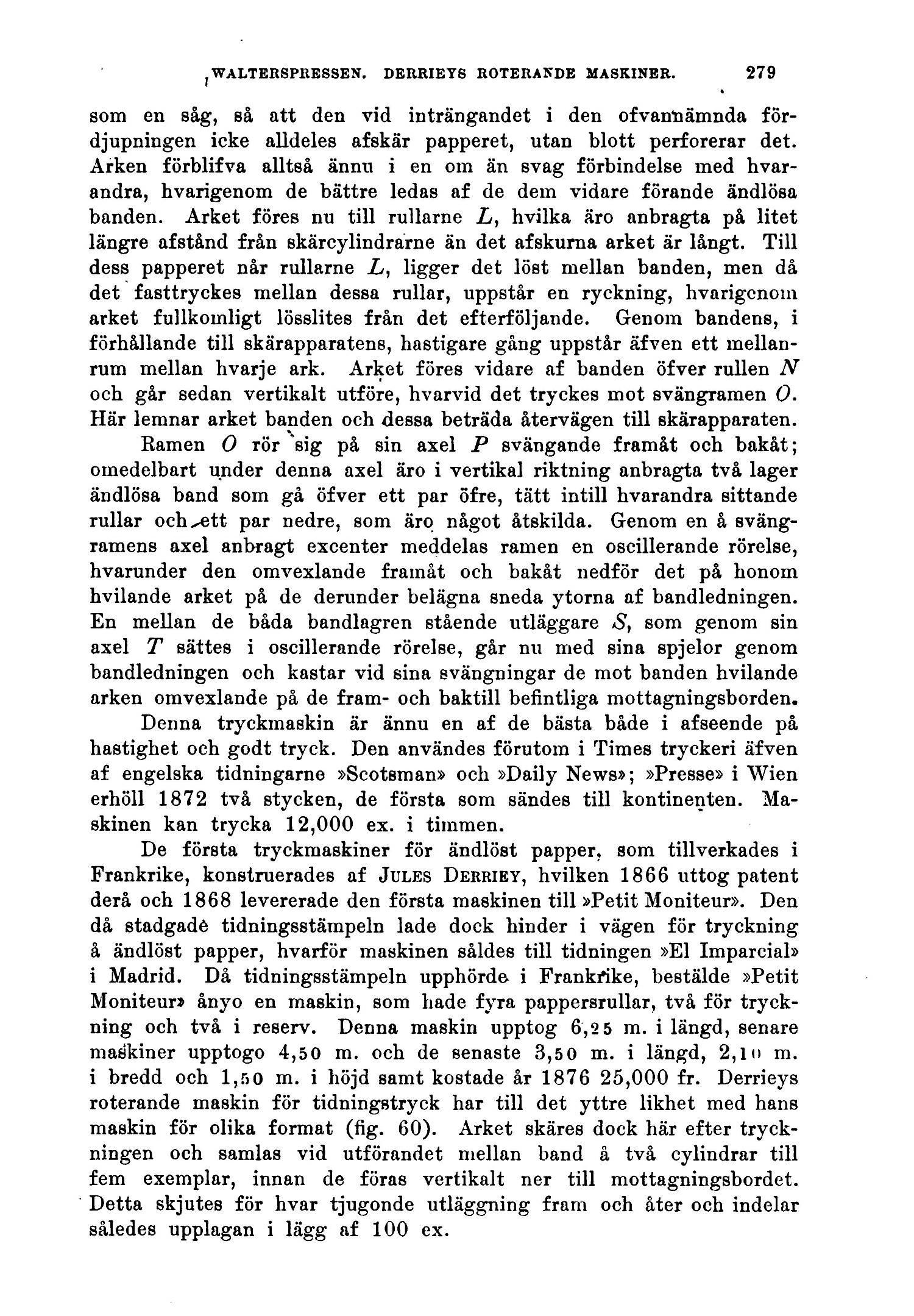

som en såg, så att den vid inträngandet i den ofvanDämnda
fördjupningen icke alldeles afskär papperet, utan blott perforerar det.
Arken förblifva alltså ännu i en om än svag förbindelse med
hvarandra, hvarigenom de bättre ledas af de dem vidare förande ändlösa
banden. Arket föres nu till rullarne Z/, hvilka äro anbragta på litet
längre afstånd från skärcylindrarne än det afskurna arket är långt. Till
dess papperet når rullarne Z/, ligger det löst mellan banden, men då
det fasttryckes mellan dessa rullar, uppstår en ryckning, hvarigenom
arket fullkomligt lösslites från det efterföljande. Genom bandens, i
förhållande till skärapparatens, hastigare gång uppstår äfven ett
mellanrum mellan hvarje ark. Arket föres vidare af banden öfver rullen N
och går sedan vertikalt utföre, hvarvid det tryckes mot svängramen O.
Här lemnar arket banden och dessa beträda återvägen till skärapparaten.
Ramen O rör sig på sin axel P svängande framåt och bakåt;
omedelbart under denna axel äro i vertikal riktning anbragta två lager
ändlösa band som gå öfver ett par öfre, tätt intill hvarandra sittande
rullar och ✓ett par nedre, som äro något åtskilda. Genom en å
sväng-ramens axel anbragt excenter meddelas ramen en oscillerande rörelse,
hvarunder den omvexlande framåt och bakåt nedför det på honom
hvilande arket på de derunder belägna sneda ytorna af bandledningen.
En mellan de båda bandlagren stående utläggare S, som genom sin
axel T sättes i oscillerande rörelse, går nu med sina spjelor genom
bandledningen och kastar vid sina svängningar de mot banden hvilande
arken omvexlande på de fram- och baktill befintliga mottagningsborden.
Denna tryckmaskin är ännu en af de bästa både i afseende på
hastighet och godt tryck. Den användes förutom i Times tryckeri äfven
af engelska tidningarne »Scotsman» och »Daily News»; »Presse» i Wien
erhöll 1872 två stycken, de första som sändes till kontinenten.
Maskinen kan trycka 12,000 ex. i timmen.
De första tryckmaskiner för ändlöst papper, som tillverkades i
Frankrike, konstruerades af Jules Derriey, hvilken 1866 uttog patent
derå och 1868 levererade den första maskinen till »Petit Moniteur». Den
då stadgadé tidningsstämpeln lade dock hinder i vägen för tryckning
å ändlöst papper, hvarför maskinen såldes till tidningen »El Imparcial»
i Madrid. Då tidningsstämpeln upphörde i Frankrike, bestälde »Petit
Moniteur» ånyo en maskin, som hade fyra pappersrullar, två för
tryckning och två i reserv. Denna maskin upptog 6,2 5 m. i längd, senare
maskiner upptogo 4,50 m. och de senaste 3,5 0 m. i längd, 2,in m.
i bredd och 1,5 0 m. i höjd samt kostade år 1876 25,000 fr. Derrieys
roterande maskin för tidningstryck har till det yttre likhet med hans
maskin för olika format (fig. 60). Arket skäres dock här efter
tryckningen och samlas vid utförandet mellan band å två cylindrar till
fem exemplar, innan de föras vertikalt ner till mottagningsbordet.
Detta skjutes för hvar tjugonde utläggning fram och åter och indelar
således upplagan i lägg af 100 ex.
