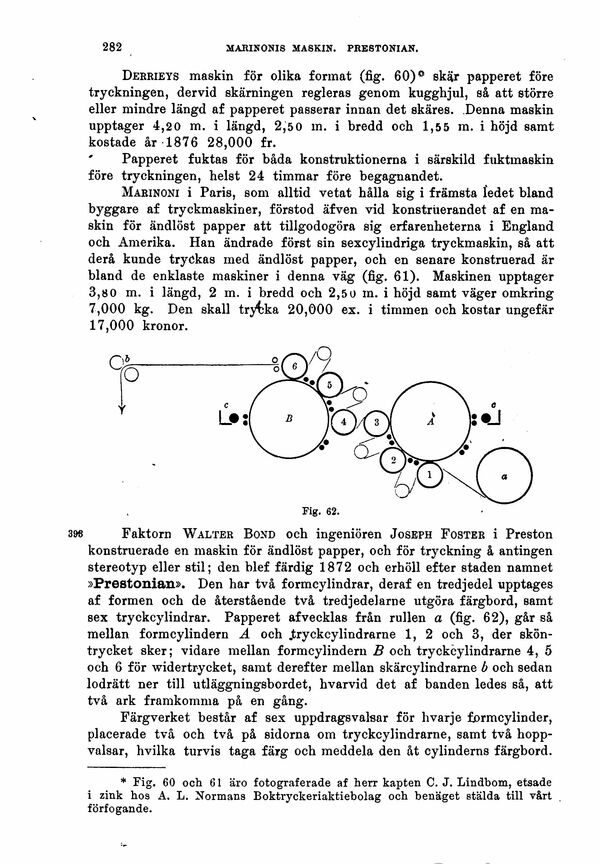

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Derrieys maskin för olika format (fig. 60)skär papperet före
tryckningen, dervid skärningen regleras genom kugghjul, så att större
eller mindre längd af papperet passerar innan det skäres. Denna maskin
upptager 4,20 m. i längd, 2,50 m. i bredd och 1,55 m. i höjd samt
kostade år 1876 28,000 fr.

’ Papperet fuktas för båda konstruktionerna i särskild fuktmaskin
före tryckningen, helst 24 timmar före begagnandet.

Marinoni i Paris, som alltid vetat hålla sig i främsta ledet bland
byggare af tryckmaskiner, förstod äfven vid konstruerandet af en
maskin för ändlöst papper att tillgodogöra sig erfarenheterna i England
och Amerika. Han ändrade först sin sexcylindriga tryckmaskin, så att
derå kunde tryckas med ändlöst papper, och en senare konstruerad är
bland de enklaste maskiner i denna väg (fig. 61). Maskinen upptager
3,8 0 m. i längd, 2 m. i bredd och 2,5 0 m. i höjd samt väger omkring

7.000 kg. Den skall trycka 20,000 ex. i timmen och kostar ungefär

17.000 kronor.

396 Faktorn Walter Bond och ingeniören Joseph Foster i Preston
konstruerade en maskin för ändlöst papper, och för tryckning å antingen
stereotyp eller stil; den blef färdig 1872 och erhöll efter staden namnet
»Prestonian». Den har två formcylindrar, deraf en tredjedel upptages
af formen och de återstående två tredjedelarne utgöra färgbord, samt
sex tryckcylindrar. Papperet af vecklas från rullen a (fig. 62), gå r så
mellan formcylindern A och jtryckcylindrarne 1, 2 och 3, der
sköntrycket sker; vidare mellan formcylindern B och tryckcylindrarne 4, 5
och 6 för widertrycket, samt derefter mellan skärcylindrarne b och sedan
lodrätt ner till utläggningsbordet, hvarvid det af banden ledes så, att
två ark framkomma på en gång.

Färgverket består af sex uppdrags valsar för h varje formcylinder,
placerade två och två på sidorna om tryckcylindrarne, samt två
hopp-valsar, hvilka turvis taga färg och meddela den åt cylinderns färgbord.

* Fig. 60 och 61 äro fotograferade af herr kapten C. J. Lindbom, etsade
i zink hos A. L. Normans Boktryckeriaktiebolag och benäget stälda till vårt
förfogande.
