Papperet fuktas å särskild apparat före trydkningen. Maskinen
trycker 8—10,000 ex. i timmen samt upptager 5,3 5 m. i längd, 2,56 m.
i bredd och 2,50 m. i höjd och begagnas af flera engelska tidningar.

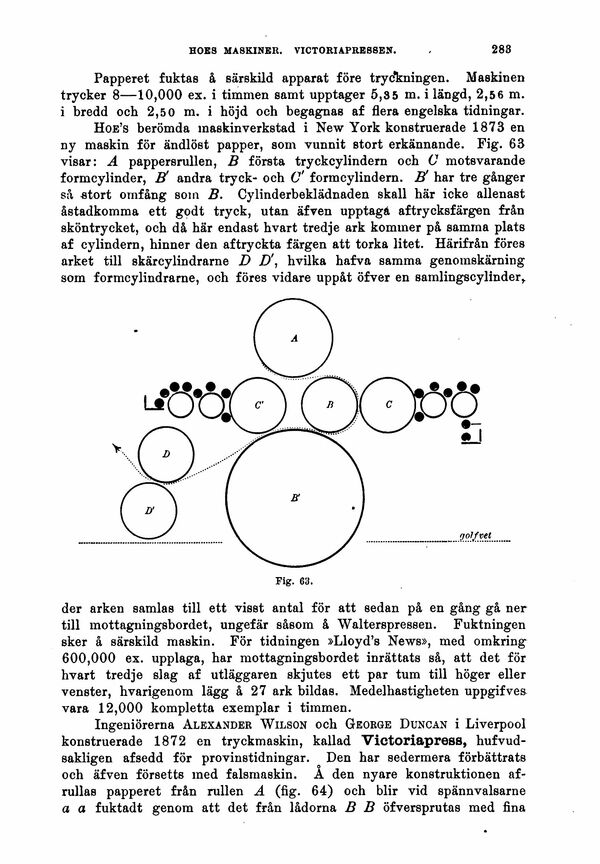

Hoe’s berömda maskin verkstad i New York konstruerade 1873 en
ny maskin för ändlöst papper, som vunnit stort erkännande. Fig. 63
visar: A pappersrullen, B första tryckcylindern och C motsvarande
formcylinder, B’ andra tryck- och C’ form cylindern. B! har tre gånger
så stort omfång som B. Cylinderbeklädnaden skall här icke allenast
åstadkomma ett godt tryck, utan äfven upptagå aftrycksfärgen från
sköntrycket, och då här endast hvart tredje ark kommer på samma plats
af cylindern, hinner den af tryckta färgen att torka litet. Härifrån föres
arket till skärcylindrarne D D\ hvilka hafva samma genomskärning
som formcy lindra me, och föres vidare uppåt öfver en samlingscylinder,.

der arken samlas till ett visst antal för att sedan på en gång gå ner
till mottagningsbordet, ungefär såsom å Walterspressen. Fuktningen
sker å särskild maskin. För tidningen »Lloyd’s News», med omkring

600,000 ex. upplaga, har mottagningsbordet inrättats så, att det för
hvart tredje slag af utläggaren skjutes ett par tum till höger eller
venster, hvarigenom lägg å 27 ark bildas. Medelhastigheten uppgifves
vara 12,000 kompletta exemplar i timmen.

Ingeniörerna Alexander Wilson och George Duncan i Liverpool
konstruerade 1872 en tryckmaskin, kallad Victoriapress,
hufvud-sakligen afsedd för provinstidningar. Den har sedermera förbättrats
och äfven försetts med falsmaskin. A den nyare konstruktionen
af-rullas papperet från rullen A (fig. 64) och blir vid spännvalsarne
a a fuktadt genom att det från lådorna B B öfversprutas med fina



Fig. 63.
