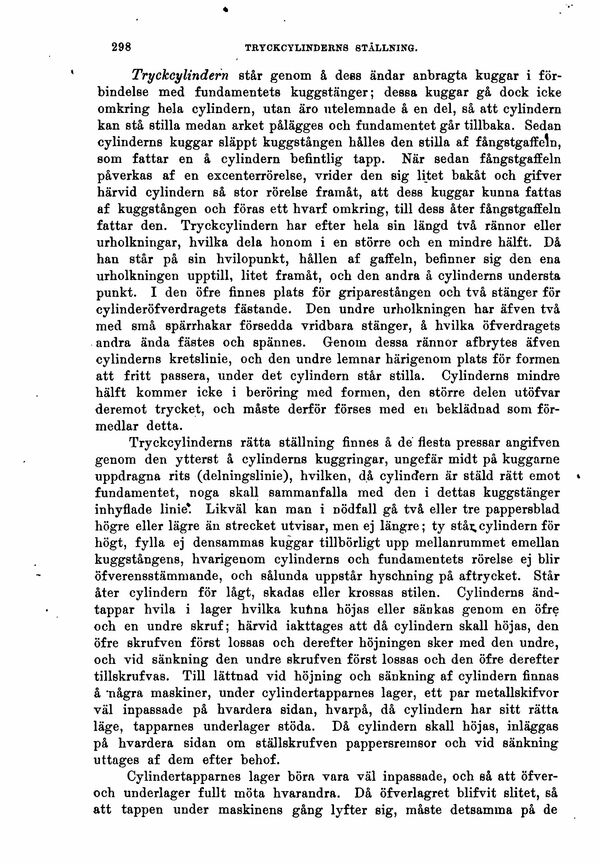

Tryckcylindern står genom å dess ändar anbragta kuggar i
förbindelse med fundamentets kuggstänger; dessa kuggar gå dock icke
omkring hela cylindern, utan äro utelemnade å en del, så att cylindern
kan stå stilla medan arket pålägges och fundamentet går tillbaka. Sedan
cylinderns kuggar släppt kuggstången hålles den stilla af fångstgaffeln,
som fattar en å cylindern befintlig tapp. När sedan fångstgaffeln
påverkas af en excenterrörelse, vrider den sig litet bakåt och gifver
härvid cylindern så stor rörelse framåt, att dess kuggar kunna fattas
af kuggstången och föras ett hvarf omkring, till dess åter fångstgaffeln
fattar den. Tryckcylindern har efter hela sin längd två rännor eller
urholkningar, hvilka dela honom i en större och en mindre hälft. Då
han står på sin hvilopunkt, hållen af gaffeln, befinner sig den ena
urholkningen upptill, litet framåt, och den andra å cylinderns understa
punkt. I den öfre finnes plats för griparestången och två stänger för
cylinderöfverdragets fästande. Den undre urholkningen har äfven två
med små spärrhakar försedda vridbara stänger, å hvilka öfverdragets
andra ända fästes och spännes. Genom dessa rännor afbrytes äfven
cylinderns kretslinie, och den undre lemnar härigenom plats för formen
att fritt passera, under det cylindern står stilla. Cylinderns mindre
hälft kommer icke i beröring med formen, den större delen utöfvar
deremot trycket, och måste derför förses med en beklädnad som
förmedlar detta.
Tryckcylinderns rätta ställning finnes å de flesta pressar angifven
genom den ytterst å cylinderns kuggringar, ungefär midt på kuggame
uppdragna rits (delningslinie), hvilken, då cylindern är stäld rätt emot
fundamentet, noga skall sammanfalla med den i dettas kuggstänger
inhyflade linie*. Likväl kan man i nödfall gå två eller tre pappersblad
högre eller lägre än strecket utvisar, men ej längre; ty ståi; cylindern för
högt, fylla ej densammas kuggar tillbörligt upp mellanrummet emellan
kuggstångens, hvarigenom cylinderns och fundamentets rörelse ej blir
öfverensstämmande, och sålunda uppstår hysehning på aftrycket. Står
åter cylindern för lågt, skadas eller krossas stilen. Cylinderns
änd-tappar hvila i lager hvilka kuhna höjas eller sänkas genom en öfre
och en undre skruf; härvid iakttages att då cylindern skall höjas, den
öfre skrufven först lossas och derefter höjningen sker med den undre,
och vid sänkning den undre skrufven först lossas och den öfre derefter
tillskrufvas. Till lättnad vid höjning och sänkning af cylindern finnas
å några maskiner, under cylindertapparnes lager, ett par metallskifvor
väl inpassade på hvardera sidan, hvarpå, då cylindern har sitt rätta
läge, tapparnes underlager stöda. Då cylindern skall höjas, inläggas
på hvardera sidan om ställskrufven pappersremsor och vid sänkning
uttages af dem efter behof.
Cylindertapparnes lager böra vara väl inpassade, och så att
öfver-och underlager fullt möta hvarandra. Då öfverlagret blifvit slitet, så
att tappen under maskinens gång lyfter sig, måste detsamma på de
