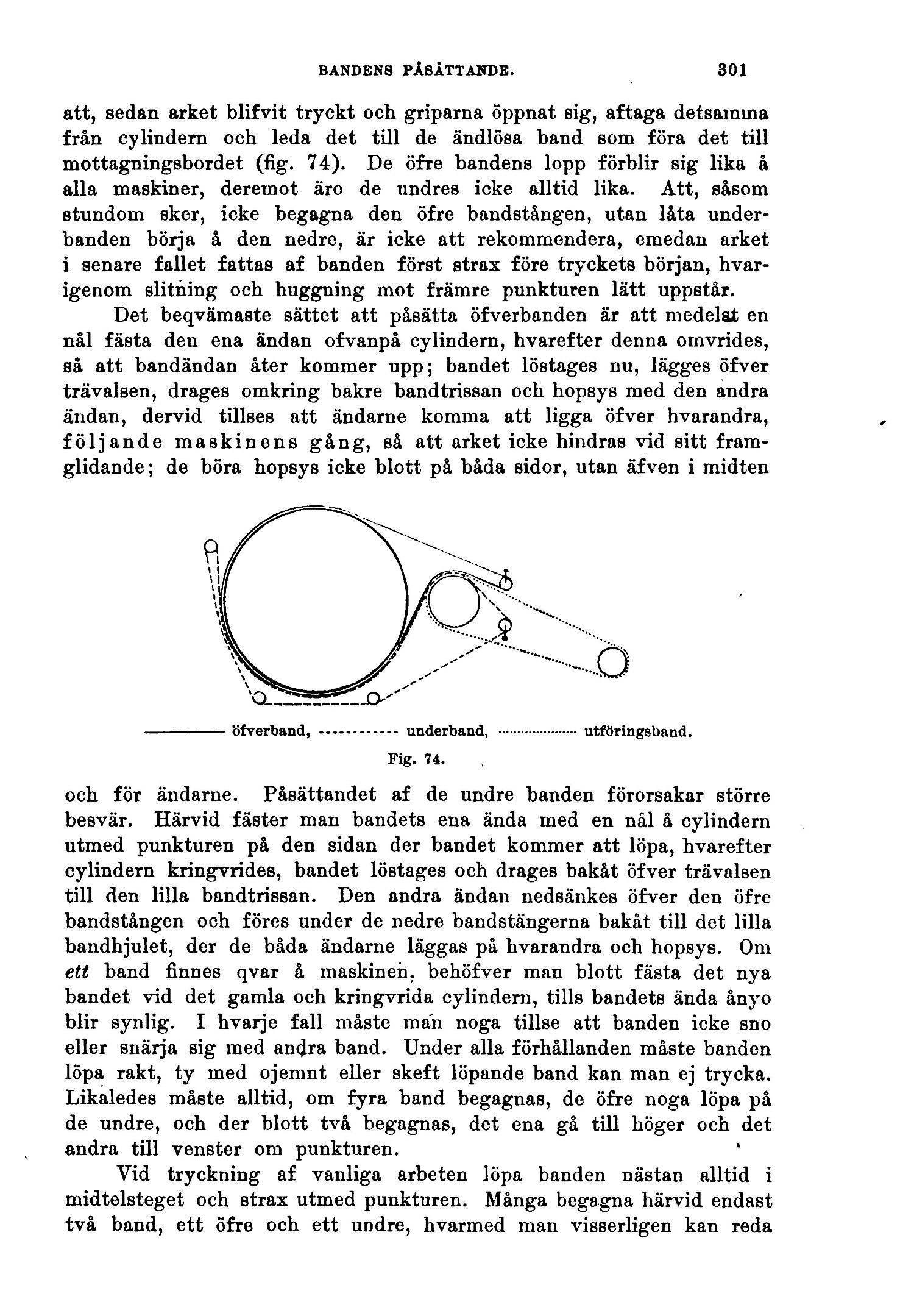

BANDENS PÅSÄTTANDE.
301
att, sedan arket blifvit tryckt och griparna öppnat sig, aftaga detsamma
från cylindern och leda det till de ändlösa band som föra det till
mottagningsbordet (fig. 74). De öfre bandens lopp förblir sig lika å
alla maskiner, deremot äro de undres icke alltid lika. Att, såsom
stundom sker, icke begagna den öfre bandstången, utan låta
underbanden börja å den nedre, är icke att rekommendera, emedan arket
i senare fallet fattas af banden först strax före tryckets början,
hvar-igenom slitning och huggning mot främre punkturen lätt uppstår.
Det beqvämaste sättet att påsätta öfverbanden är att medelst en
nål fästa den ena ändan ofvanpå cylindern, hvarefter denna omvrides,
så att bandändan åter kommer upp; bandet löstages nu, lägges öfver
trävalsen, drages omkring bakre bandtrissan och hopsys med den andra
ändan, dervid tillses att ändame komma att ligga öfver hvarandra,
följande maskinens gång, så att arket icke hindras vid sitt
fram-glidande; de böra hopsys icke blott på båda sidor, utan äfven i midten
––––-öfverband, ........underband, ......... utföringsband.
Fig. 74.
och för ändame. Påsättandet af de undre banden förorsakar större
besvär. Härvid fäster man bandets ena ända med en nål å cylindern
utmed punkturen på den sidan der bandet kommer att löpa, hvarefter
cylindern kringvrides, bandet löstages och drages bakåt öfver trävalsen
till den lilla bandtrissan. Den andra ändan nedsänkes öfver den öfre
bandstången och föres under de nedre bandstängerna bakåt till det lilla
bandhjulet, der de båda ändame läggas på hvarandra och hopsys. Om
ett band finnes qvar å maskinen, behöfver man blott fästa det nya
bandet vid det gamla och kringvrida cylindern, tills bandets ända ånyo
blir synlig. I hvarje fall måste mån noga tillse att banden icke sno
eller snärja sig med andra band. Under alla förhållanden måste banden
löpa rakt, ty med ojemnt eller skeft löpande band kan man ej trycka.
Likaledes måste alltid, om fyra band begagnas, de öfre noga löpa på
de undre, och der blott två begagnas, det ena gå till höger och det
andra till venster om punkturen.
Vid tryckning af vanliga arbeten löpa banden nästan alltid i
midtelsteget och strax utmed punkturen. Många begagna härvid endast
två band, ett öfre och ett undre, hvarmed man visserligen kan reda
