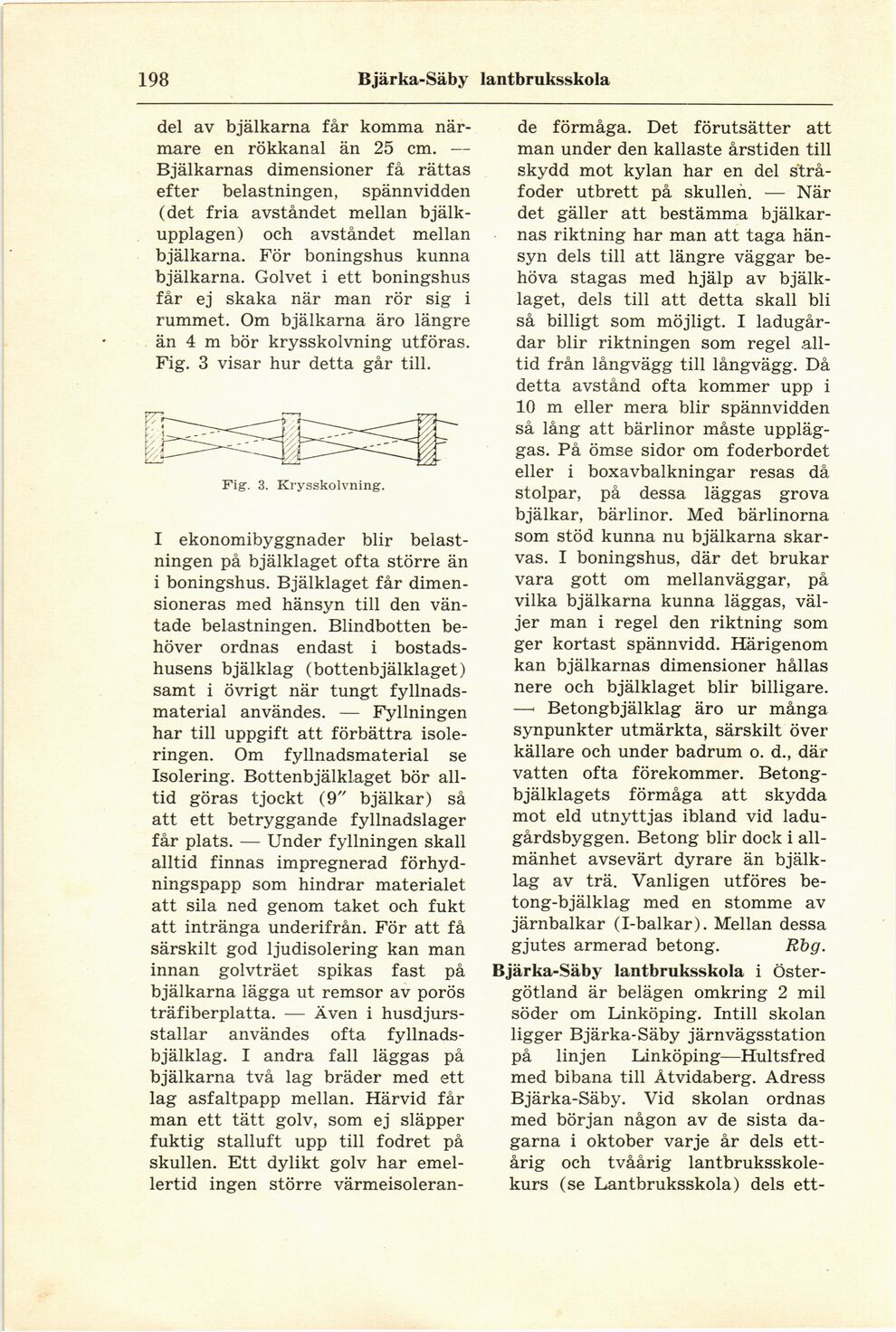

198
Bjärka-Säby lantbruksskola
del av bjälkarna får komma
närmare en rökkanal än 25 cm. —
Bjälkarnas dimensioner få rättas
efter belastningen, spännvidden
(det fria avståndet mellan
bjälk-upplagen) och avståndet mellan
bjälkarna. För boningshus kunna
bjälkarna. Golvet i ett boningshus
får ej skaka när man rör sig i
rummet. Om bjälkarna äro längre
än 4 m bör krysskolvning utföras.
Fig. 3 visar hur detta går till.
Fig. 3. Krysskolvning.
I ekonomibyggnader blir
belastningen på bjälklaget ofta större än
i boningshus. Bjälklaget får
dimensioneras med hänsyn till den
väntade belastningen. Blindbotten
behöver ordnas endast i
bostadshusens bjälklag (bottenbjälklaget)
samt i övrigt när tungt
fyllnadsmaterial användes. — Fyllningen
har till uppgift att förbättra
isoleringen. Om fyllnadsmaterial se
Isolering. Bottenbjälklaget bör
alltid göras tjockt (9" bjälkar) så
att ett betryggande fyllnadslager
får plats. — Under fyllningen skall
alltid finnas impregnerad
förhyd-ningspapp som hindrar materialet
att sila ned genom taket och fukt
att intränga underifrån. För att få
särskilt god ljudisolering kan man
innan golvträet spikas fast på
bjälkarna lägga ut remsor av porös
träfiberplatta. — Även i
husdjurs-stallar användes ofta
fyllnads-bjälklag. I andra fall läggas på
bjälkarna två lag bräder med ett
lag asfaltpapp mellan. Härvid får
man ett tätt golv, som ej släpper
fuktig stalluft upp till fodret på
skullen. Ett dylikt golv har
emellertid ingen större värmeisoleran-
de förmåga. Det förutsätter att
man under den kallaste årstiden till
skydd mot kylan har en del
stråfoder utbrett på skullen. — När
det gäller att bestämma
bjälkarnas riktning har man att taga
hänsyn dels till att längre väggar
behöva stagas med hjälp av
bjälklaget, dels till att detta skall bli
så billigt som möjligt. I
ladugårdar blir riktningen som regel
alltid från långvägg till långvägg. Då
detta avstånd ofta kommer upp i
10 m eller mera blir spännvidden
så lång att bärlinor måste
uppläggas. På ömse sidor om foderbordet
eller i boxavbalkningar resas då
stolpar, på dessa läggas grova
bjälkar, bärlinor. Med bärlinorna
som stöd kunna nu bjälkarna
skarvas. I boningshus, där det brukar
vara gott om mellanväggar, på
vilka bjälkarna kunna läggas,
väljer man i regel den riktning som
ger kortast spännvidd. Härigenom
kan bjälkarnas dimensioner hållas
nere och bjälklaget blir billigare.
—■ Betongbjälklag äro ur många
synpunkter utmärkta, särskilt över
källare och under badrum o. d., där
vatten ofta förekommer.
Betongbjälklagets förmåga att skydda
mot eld utnyttjas ibland vid
ladu-gårdsbyggen. Betong blir dock i
allmänhet avsevärt dyrare än
bjälklag av trä. Vanligen utföres
betong-bjälklag med en stomme av
järnbalkar (I-balkar). Mellan dessa
gjutes armerad betong. Rbg.
Bjärka-Säby lantbruksskola i
Östergötland är belägen omkring 2 mil
söder om Linköping. Intill skolan
ligger Bjärka-Säby järnvägsstation
på linjen Linköping—Hultsfred
med bibana till Åtvidaberg. Adress
Bjärka-Säby. Vid skolan ordnas
med början någon av de sista
dagarna i oktober varje år dels
ettårig och tvåårig
lantbruksskole-kurs (se Lantbruksskola) dels ett-
