1062
Kvarn

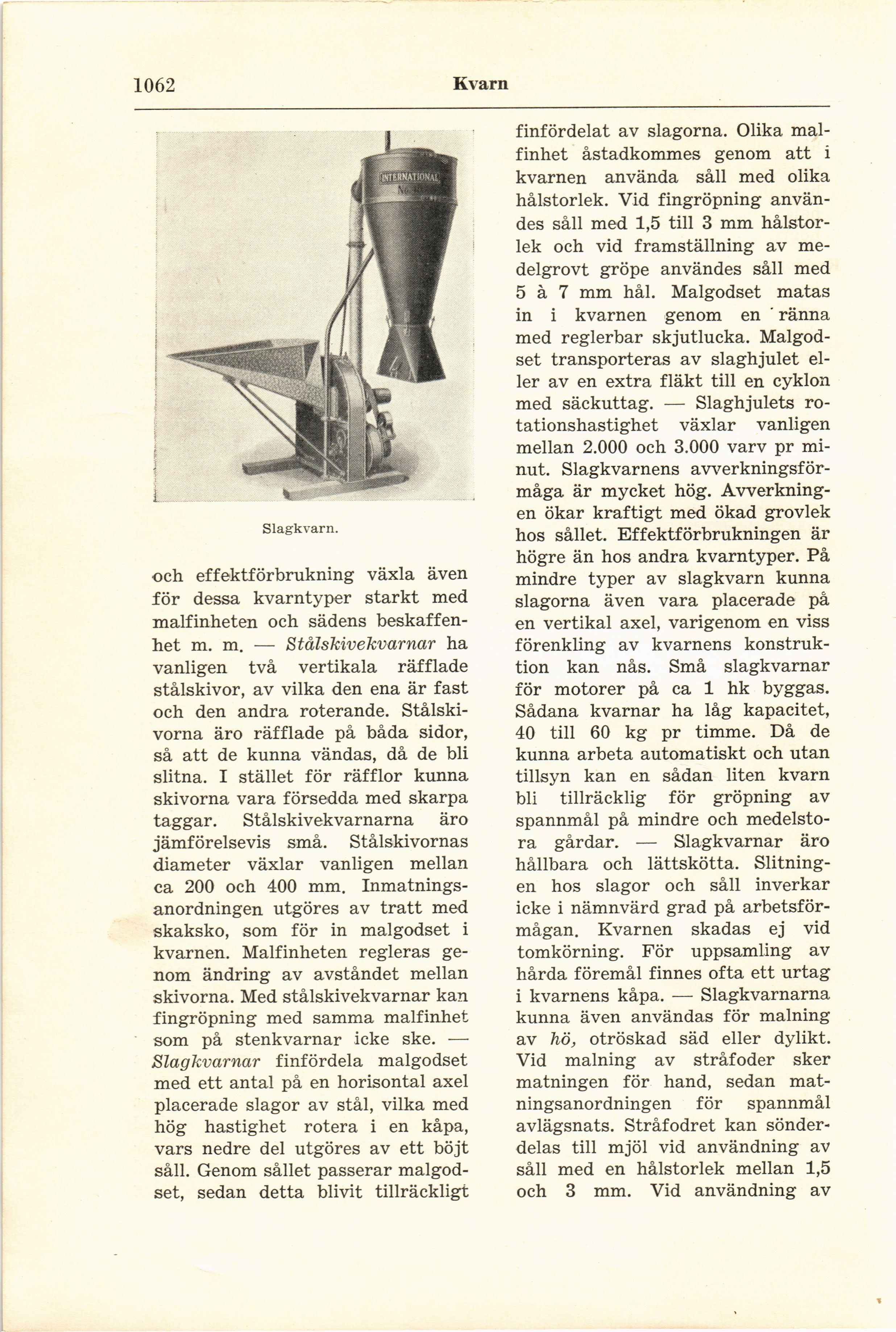

Slagkvarn.
och effektförbrukning växla även
för dessa kvarntyper starkt med
malfinheten och sädens
beskaffenhet m. m. — Stålskivekvarnar ha
vanligen två vertikala räfflade
stålskivor, av vilka den ena är fast
och den andra roterande.
Stålskivorna äro räfflade på båda sidor,
så att de kunna vändas, då de bli
slitna. I stället för räfflor kunna
skivorna vara försedda med skarpa
taggar. Stålskivekvarnarna äro
jämförelsevis små. Stålskivornas
diameter växlar vanligen mellan
ca 200 och 400 mm.
Inmatnings-anordningen utgöres av tratt med
skaksko, som för in malgodset i
kvarnen. Malfinheten regleras
genom ändring av avståndet mellan
skivorna. Med stålskivekvarnar kan
fingröpning med samma malfinhet
som på stenkvarnar icke ske. —
Slagkvarnar finfördela malgodset
med ett antal på en horisontal axel
placerade slagor av stål, vilka med
hög hastighet rotera i en kåpa,
vars nedre del utgöres av ett böjt
såll. Genom sållet passerar
malgodset, sedan detta blivit tillräckligt
finfördelat av slagorna. Olika
malfinhet åstadkommes genom att i
kvarnen använda såll med olika
hålstorlek. Vid fingröpning
användes såll med 1,5 till 3 mm
hålstorlek och vid framställning av
me-delgrovt gröpe användes såll med
5 å 7 mm hål. Malgodset matas
in i kvarnen genom en ’ ränna
med reglerbar skjutlucka.
Malgodset transporteras av slaghjulet
eller av en extra fläkt till en cyklon
med säckuttag. — Slaghjulets
rotationshastighet växlar vanligen
mellan 2.000 och 3.000 varv pr
minut. Slagkvarnens
awerkningsför-måga är mycket hög.
Avverkningen ökar kraftigt med ökad grovlek
hos sållet. Effektförbrukningen är
högre än hos andra kvarntyper. På
mindre typer av slagkvarn kunna
slagorna även vara placerade på
en vertikal axel, varigenom en viss
förenkling av kvarnens
konstruktion kan nås. Små slagkvarnar
för motorer på ca 1 hk byggas.
Sådana kvarnar ha låg kapacitet,
40 till 60 kg pr timme. Då de
kunna arbeta automatiskt och utan
tillsyn kan en sådan liten kvarn
bli tillräcklig för gröpning av
spannmål på mindre och
medelstora gårdar. — Slagkvarnar äro
hållbara och lättskötta.
Slitningen hos slagor och såll inverkar
icke i nämnvärd grad på
arbetsförmågan. Kvarnen skadas ej vid
tomkörning. För uppsamling av
hårda föremål finnes ofta ett urtag
i kvarnens kåpa. — Slagkvarnarna
kunna även användas för målning
av hö, otröskad säd eller dylikt.
Vid målning av stråfoder sker
matningen för hand, sedan
mat-ningsanordningen för spannmål
avlägsnats. Stråfodret kan
sönderdelas till mjöl vid användning av
såll med en hålstorlek mellan 1,5
och 3 mm. Vid användning av
