Självbindare

1521

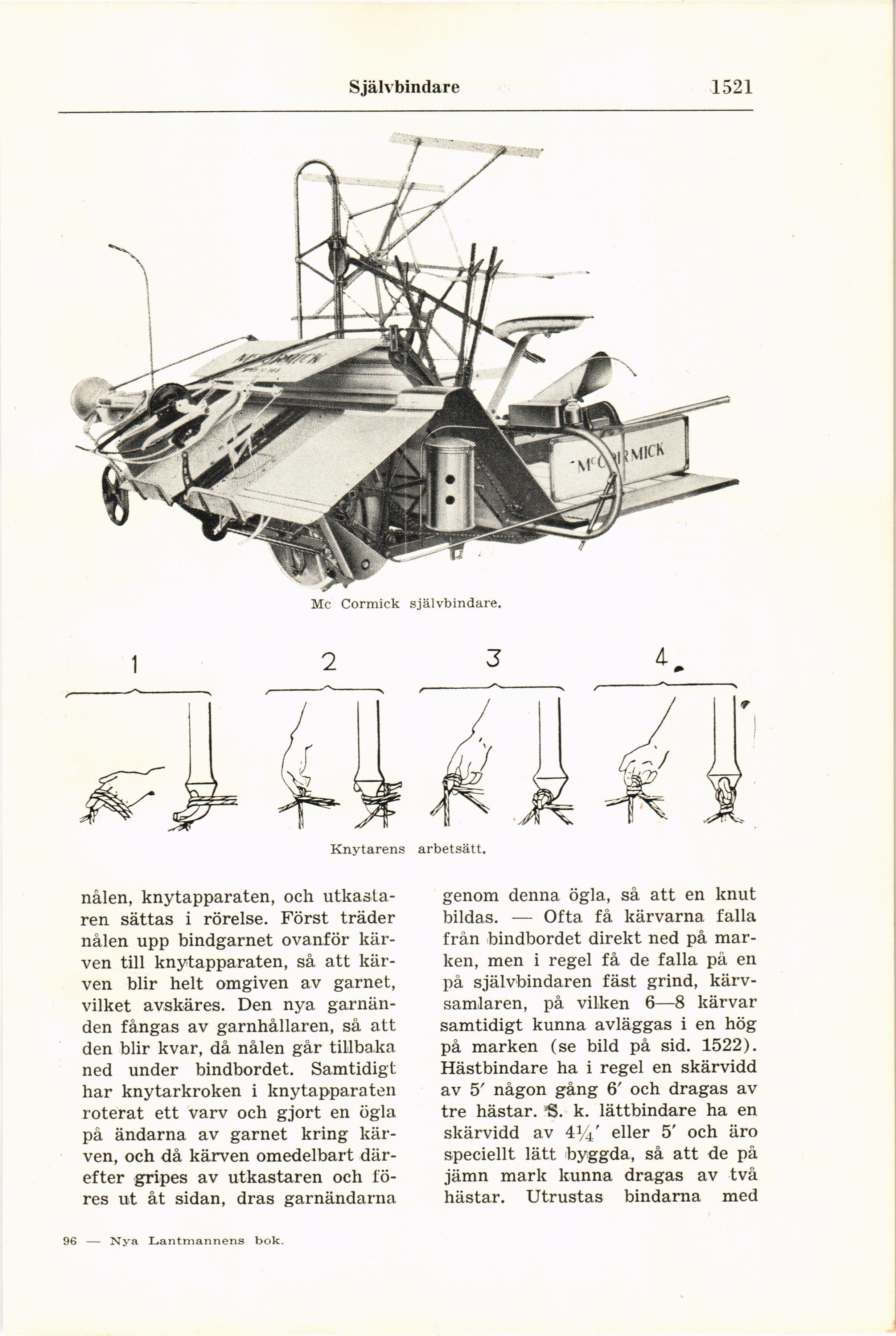

Mc Cormick självbindare.

nålen, knytapparaten, och
utkastaren sättas i rörelse. Först träder
nålen upp bindgarnet ovanför
kärven till knytapparaten, så att
kärven blir helt omgiven av garnet,
vilket avskäres. Den nya
garnänden fångas av garnhållaren, så att
den blir kvar, då nålen går tillbaka
ned under bindbordet. Samtidigt
har knytarkroken i knytapparaten
roterat ett varv och gjort en ögla
på ändarna av garnet kring
kärven, och då kärven omedelbart
därefter gripes av utkastaren och
föres ut åt sidan, dras garnändarna

genom denna ögla, så att en knut
bildas. — Ofta få kärvarna falla
från bindbordet direkt ned på
marken, men i regel få de falla på en
på självbindaren fäst grind,
kärvsamlaren, på vilken 6—8 kärvar
samtidigt kunna avläggas i en hög
på marken (se bild på sid. 1522).
Hästbindare ha i regel en skärvidd
av 5’ någon gång 6’ och dragas av
tre hästar. ’S. k. lättbindare ha en
skärvidd av 4)4/ eller 5’ och äro
speciellt lätt byggda, så att de på
jämn mark kunna dragas av två
hästar. Utrustas bindarna med

96 — Nya Lantmannens bok.

Knytarens arbetsätt.
