6 : OM PSYKISK UTTRÖTTNING.

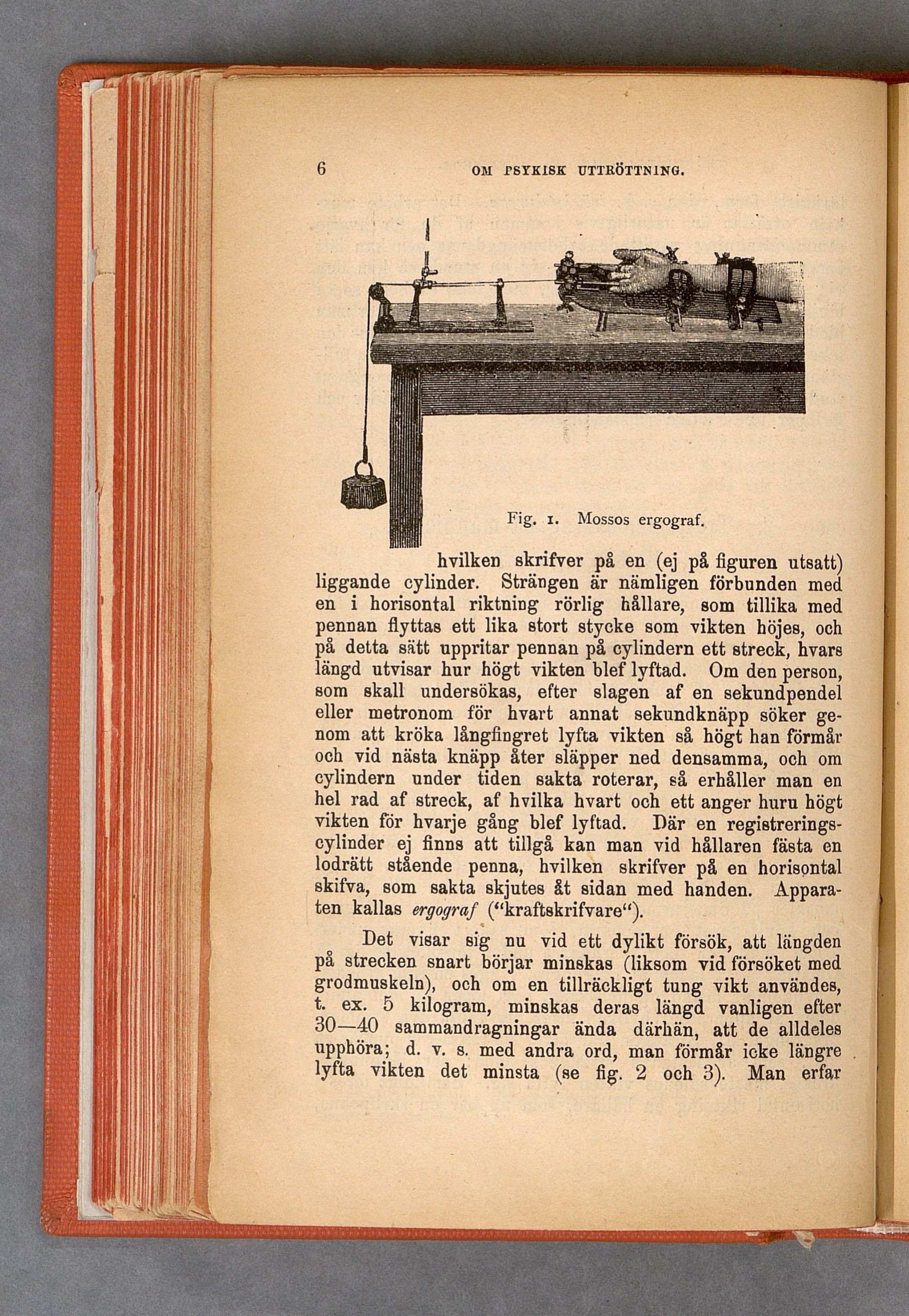

Fig. 1. Mossos ergograf.

hvilken skrifver på en (ej på figuren utsatt)
liggande cylinder. 9Strängen är nämligen förbunden med
en i horisontal riktning rörlig hållare, som tillika med
pennan flyttas ett lika stort stycke som vikten höjes, och
på detta sätt uppritar pennan på cylindern ett streck, hvars
längd utvisar hur högt vikten blef lyftad. Om den person,
som skall undersökas, efter slagen af en sekundpendel
eller metronom för hvart annat sekundknäpp söker
genom att kröka långfingret lyfta vikten så högt han förmår
och vid nästa knäpp åter släpper ned densamma, och om
cylindern under tiden sakta roterar, så erhåller man en
hel rad af streck, af hvilka hvart och ett anger huru högt
vikten för hvarje gång blef lyftad. Där en
registreringscylinder ej finns att tillgå kan man vid hållaren fästa en
lodrätt stående penna, hvilken skrifver på en horisontal
skifva, som sakta skjutes åt sidan med handen.
Apparaten kallas ergograf ("kraftskrifvare’).

Det visar sig nu vid ett dylikt försök, att längden
på strecken snart börjar minskas (liksom vid försöket med
grodmuskeln), och om en tillräckligt tung vikt användes,
t. ex. 5 kilogram, minskas deras längd vanligen efter
30—40 sammandragningar ända därhän, att de alldeles
upphöra; d. v. s. med andra ord, man förmår icke längre
lyfta vikten det minsta (se fig. 2 och 3). Man erfar
