N:o 1
RADIO
8
Karborundum kiteitä voi kerätä n.s. karborun-
dum- tahi korundum-hiomalaatoista ja juottaa
useampia rinnakkain yhteen.
Kidettä on sellaisenaan vaikeata käsitellä ja on
se joko puristettava kolmen ruuvin varaan lieriö-
mäiseen pitimeen, tahi juotettava sopivaan alus-
taan. Puristustapaa käytettäessä kääritään kide
ensin useampaan kertaan stanniolilehdillä, jonka
jälkeen se tasaisesti puristetaan ruuveilla kiinni ja
sitten poistetaan sen yläosasta stanniolipeite.
Kiteet eivät yleensä kestä suurempaakuumuutta,
joten kiteen kiinnijuottaminen alustaansa on suo-
ritettava n.s. Wood’in metallilla. Tämän metallin
kokoomus on 7 paino-osaa vismuttia, 4 p.o. lyijyä,
2 p.o. kadmiumia sekä 2 p.o. tinaa; sen sulamis-
piste on 700
C. Myöskin 1 p.o. elohopeata ja 2 p.o.
tinaa antaa helposti sulavan sekoituksen (n. ioo° C).
Tinolini-pastaa on hyvä käyttää johtojen yhteen-
juottamiseen, mutta kidettä sillä ei sovi juottaa
tinan korkean sulamispisteen (2320
C) vuoksi.
Kuten jo mainitsimme, löytyy useampia eri
herkkiä kiteitä. Kokeiltaessa eri kiteillä voidaan
kiteet kiinnittää, kuten allaoleva kuva osoittaa.
Kuten ylläolevasta selviää, käytetään mitä eri-
laisimpia kideilmaisijamuotoja ja yhä enemmän
aletaan käyttää niin Englannissa kuin Amerikassa
kideilmaisijoita triodiputkien ohella. Kideilmaisi-
jalla kuulee erinomaisen puhtaasti sekä soittoa että
puhetta ja on se suositeltava halpuutensa vuoksi
etenkin niille, jotka eivät asu yli 30km päässä vä-
hintäin 200 watin voimakkaasta lähetysasemasta.
»Radion» toimitus haluaisi mielellään kuulla,
miten kauas Tampereen ja Helsingin ympäristö-
jen »kideamatöörit» kuulevat lähetysasemiamme.
Radiola.
Jokainen helsinkiläinen »radisti» tuntee jo Radio-
lan, Suomen Radioamatööriliitio NVL:n Helsingin
Kerhon yleisradioaseman, joka kuluneen kevään
aikana on lähettänyt iltaisin musiikki y.m. ohjel-
maa. Myöskin maaseutulaiset aina Jyväskylää ja
Nilsiätä myöten ovat kuunnelleet sen ohjelmaa.
Vaikka teho onkin ollut pieni, korkein sallittu 10
vattia, on aseman edullinen paikka ja amatöörien
innokas harrastus vaikuttaneet, että sillä on saatu
pienelläkin energialla hyviä tuloksia.
Lähetysasema sijaitsee Itä-Viertotien jaHämeen-
kadun kulmassa 7 kerroksisen talon tornihuoneus-
tossa, omistaen Kerho siellä asunto-osakkeen, jo-
hon kuuluu 4 parhaimmassa kunnossa olevaa huo-
netta. Sen useampilankainen antenni onpingoitettu
rakennuksen molemmissa päissä olevien tornien
rautamastojen huippujen väliin ja on se noin 40
metrin korkeudella maanpinnasta. Ohjelmat suo-
ritetaan huoneessa, jonkaseinät jakatto ovat kan-
kaalla verhotut. Tavallinen Ericsson mallia oleva
mikrofoni toimii äänivärähteryjen vastaanottajana
välittäen ne johtoa myöten viereisessä huoneessa
olevaan lähetyskoneeseen. Lähetyskone on ollut
toistaiseksi kaksi-putkinen, jossa rinnakkaisputki-
kytkennällä akustisten värähtelyjen avulla muun-
netaan värähtelijä-putken amplitudia. Näin syn-
tyneet värähtefyt siirretään induktiivisesti anten-
niin. Aaltopituutena on käytetty 300 metriä.

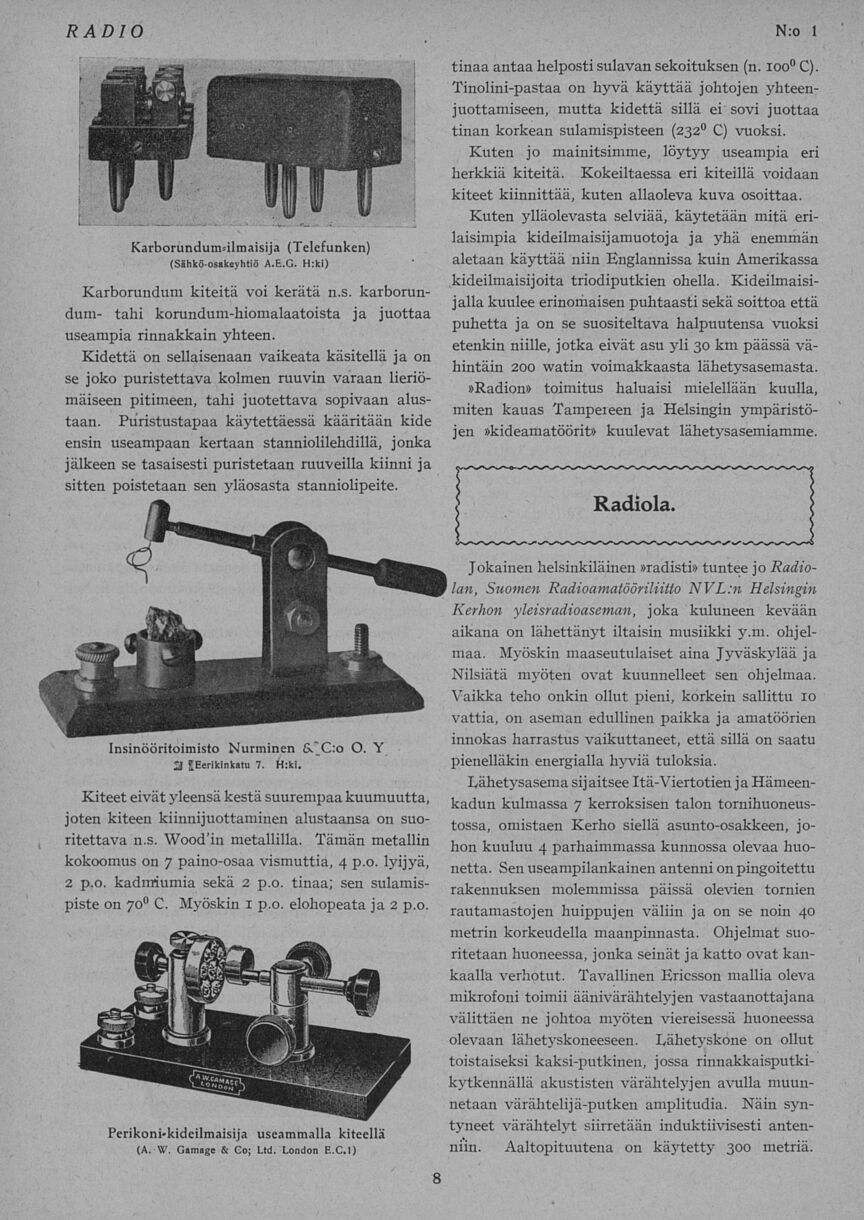

Karborundum=ilmaisija (Telefunken)
(Sähköosakeyhtiö A.E.G. H:ki)
Insinööritoimisto Nurminen S.~C:o O. Y
a »Eerikinkatu 7. H:ki.
Perikoni-kideilmaisija useammalla kiteellä
(A. W. Gamage & Co; Ltd. London E.C.I)
