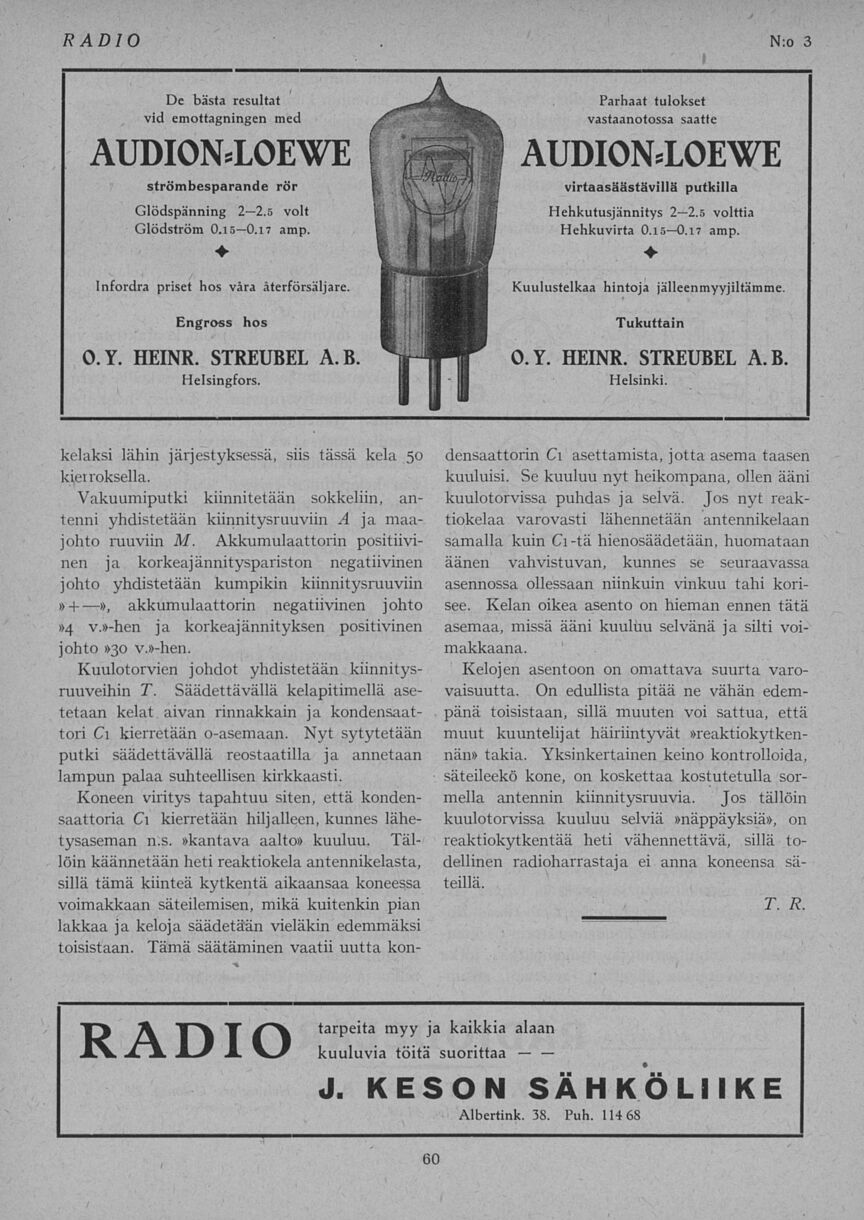

N:o 3
RADIO
60
kelaksi lähin järjestyksessä, siis tässä kela 50
kierroksella.
Vakuumiputki kiinnitetään sokkeliin, an-
tenni yhdistetään kiinnitysruuviin A ja maa-
johto ruuviin M. Akkumulaattorin positiivi-
nen ja korkeajännityspariston negatiivinen
johto yhdistetään kumpikin kiinnitysruuviin
H », akkumulaattorin negatiivinen johto
»4 v.»-hen ja korkeajännityksen positivinen
johto »30 v.»-hen.
Kuulotorvien johdot yhdistetään kiinnitys-
ruuveihin T. Säädettävällä kelapitimellä ase-
tetaan kelat aivan rinnakkain ja kondensaat-
tori Ci kierretään o-asemaan. Nyt sytytetään
putki säädettävällä reostaatilla ja annetaan
lampun palaa suhteellisen kirkkaasti.
Koneen viritys tapahtuu siten, että konden-
saattoria Ci kierretään hiljalleen, kunnes lähe-
tysaseman n.s. »kantava aalto» kuuluu. Täl-
löin käännetään hetireaktiokela antennikelasta,
sillä tämä kiinteä kytkentä aikaansaa koneessa
voimakkaan säteilemisen, mikä kuitenkin pian
lakkaa ja keloja säädetään vieläkin edemmäksi
toisistaan. Tämä säätäminen vaatii uutta kon-
densaattorin Ci asettamista, jotta asema taasen
kuuluisi. Se kuuluu nyt heikompana, ollen ääni
kuulotorvissa puhdas ja selvä. Jos nyt reak-
tiokelaa varovasti lähennetään antennikelaan
samalla kuin Ci-tä hienosäädetään, huomataan
äänen vahvistuvan, kunnes se seuraavassa
asennossa ollessaan niinkuin vinkuu tahi kori-
see. Kelan oikea asento on hieman ennen tätä
asemaa, missä ääni kuuluu selvänä ja silti voi-
makkaana.
Kelojen asentoon on omattava suurta varo-
vaisuutta. On edullista pitää ne vähän edem-
pänä toisistaan, sillä muuten voi sattua, että
muut kuuntelijat häiriintyvät »reaktiokytken-
nän» takia. Yksinkertainen keino kontrolloida,
säteileekö kone, on koskettaa kostutetulla sor-
mella antennin kiinnitysruuvia. Jos tällöin
kuulotorvissa kuuluu selviä »näppäyksiä», on
reaktiokytkentää heti vähennettävä, sillä to-
dellinen radioharrastaja ei anna koneensa sä-
teillä.
T. R.
~T*jfr A TTV "W" £~\ tarpeita myy ja kaikkia alaan
XJL X kuuluvia töitä suorittaa — —
J. K ES O N SÄHKÖLIIKE
Albertink. 38. Puh. 11468
Dc bästa resultat Parhaat tulokset
vid emottagningen med j>T
>N vastaanotossa saatte
AUDION=LOEWE | ggf AUDION=LOEWE
strömbesparande rör virtaasäästävillä putkilla
Glödspänning 2—2.5 volt Hehkutusjännitys 2—2.5 volttia
Glödström 0.15—0.17 amp. j Hehkuvirta O.lö—0.17 amp.
Infordra priset hos våra återförsäljare. Kuulustelkaa hintoja jälleenmyyjiltämme.
Engross hos Tukuttain
O.Y. HEINR. STREUBEL A.B. jpPf °Y. HEINR. STREUBEL A.B
Helsingfors. i Helsinki.
