73
N:o 4 RADIO
Värähtelypiirit Li Ci, L2 C2 ja L3 C3 ovat
viritettävät saapuvalle aaltopituudelle. Anodi-
piirissä vahvistetut korkeafrekvenssi-värähte-
lyt kulkevat kidedetektorin D kautta ja muun-
taja Ti T2 siirtää matalafrekvenssi-värähtelyt
primääriin Ti. Sekundäärisessä käämissä T2
syntyvät indusoidut värähtelyt kulkevat kelan
L2 kautta hilapiiriin. Putkessa tapahtuu nyt
matalafrekvenssi-vahvistus ilman interferenssiä
samassa piirissä kulkevien korkeafrekvenssi-
värähtelyjen kanssa.
Anodipiirin vahvistettu matalafrekvenssi-
värähtely kulkee kelan L3 kautta edelleen kuulo-
torvien T magneettikäämityksiin, se kun ei voi
kulkea kondensaattorin Ci kautta.
Induktiokelat L2 ja La eivät tee sanottavaa
vastusta kelojen kautta kulkevalle matalafrek-
venssi-värähtelyille, sillä niiden vastus tahi
n.s. impedansi näille on vähäinen.
Kuten mainittiin, on kondensaattori Ci-n
tarkoitus johtaa korkeafrekvenssi-värähtely t
kuulotorvien ohi. Näiden magneettikäämitys-
teri korkeafrekvenssi-impedansi on huomattava,
kuten muuntajakäämitystenkin. Kondensaat-
.tori Co onkin senvuoksi kytketty rinnan sekun-
dääripiirin T2 kanssa.
Allaolevassa luetellaan mainitun refleksi-
vastaanottajan osien suuruussuhteet:
Ci — säädettävä kondensaattori
0,001 /’ F.
C2 — säädettävä kondensaattori
0,0005 P. F.
C3 — säädettävä kondensaattori
0,0003 !’■ F-
Ci — kiinteä glimmerikondensaatto-
ri 0,002 /i. F.
C5 — kiinteä glimmerikondensaatto-
ri o.ooi /’. F.
Li, L2 ja L3 — induktiokeloja, esim. 30, 50, 75,
100 ja 150 kierrosta.
V — vahvistajaputki (kova).
B —korkeajännitysparisto 50—75
volttia, mikä riippuu putkesta.
A — 4 voltin akkumulaattori.
D — suljettu kidedetektori.
Ti T2 — matalafrekvenssimuuntaja 5: 1
tahi 4: li
Ri — hehkuvastus 6 ohm’ia.

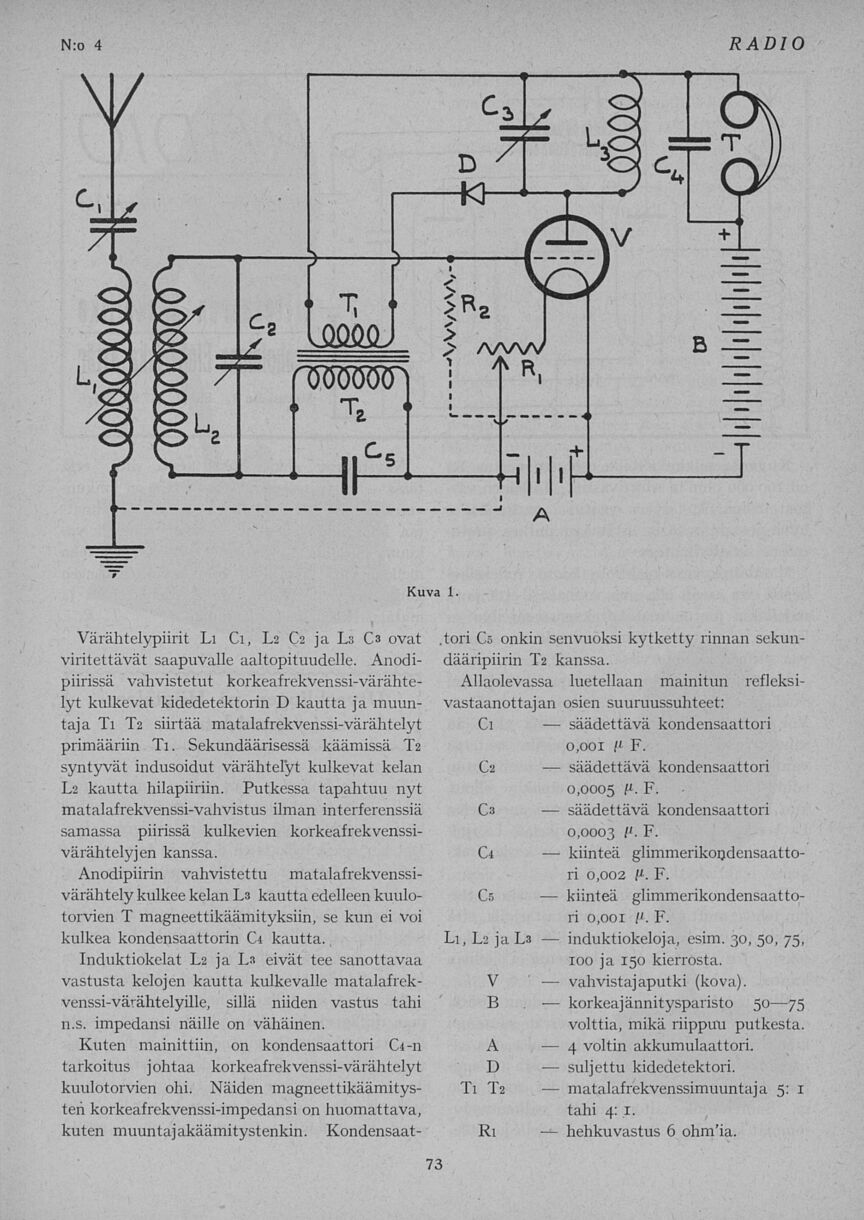

Kuva 1.
