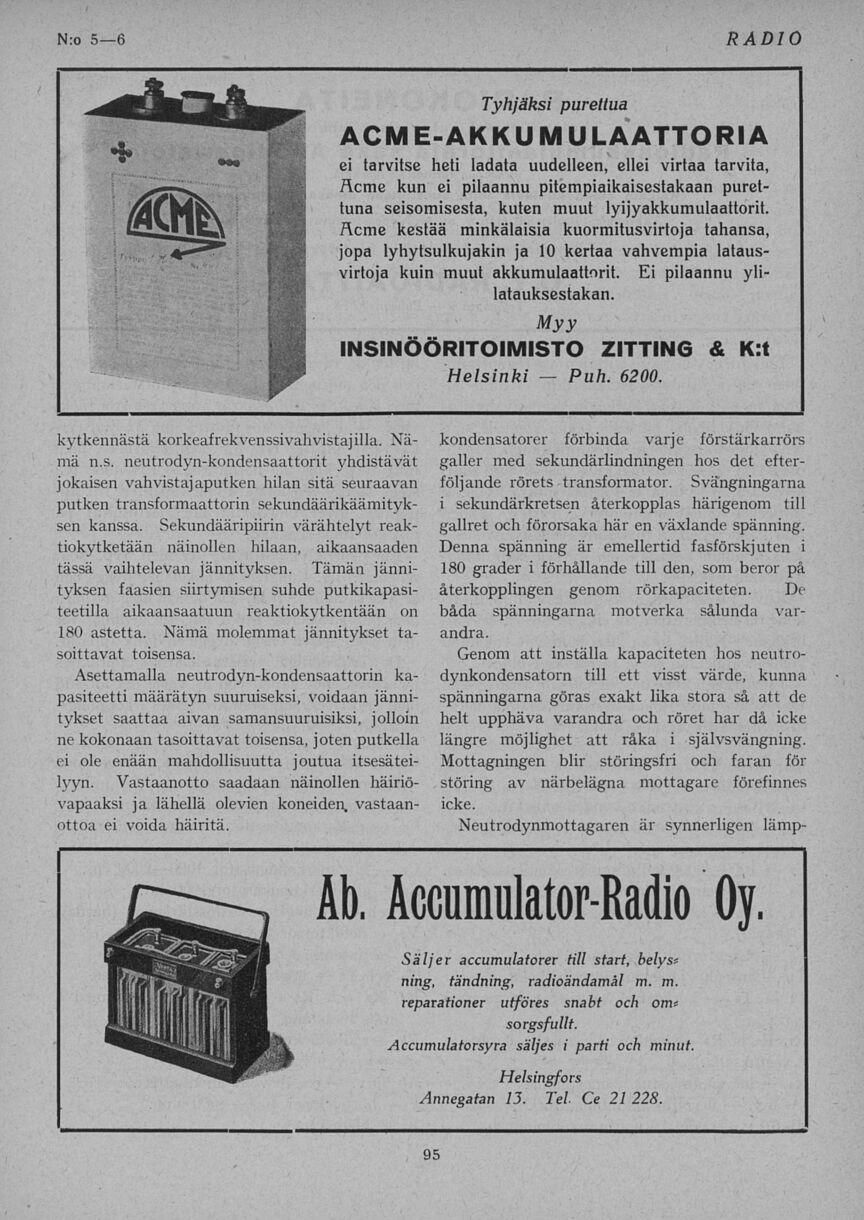

N:o 5—6 RADIO
95
kytkennästä korkeafrekvenssivahvistajilla. Nä-
mä n.s. neutrodyn-kondensaattorit yhdistävät
jokaisen vahvistajaputken hilan sitä seuraavan
putken transformaattorin sekundäärikäämityk-
sen kanssa. Sekundääripiirin värähtelyt reak-
tiokytketään näinollen hilaan, aikaansaaden
tässä vaihtelevan jännityksen. Tämän jänni-
tyksen faasien siirtymisen suhde putkikapasi-
teetilla aikaansaatuun reaktiokytkentään on
180 astetta. Nämä molemmat jännitykset ta-
soittavat toisensa.
Asettamalla neutrodyn-kondensaattorin ka-
pasiteetti määrätyn suuruiseksi, voidaan jänni-
tykset saattaa aivan samansuuruisiksi, jolloin
ne kokonaan tasoittavat toisensa, joten putkella
ei ole enään mahdollisuutta joutua itsesätei-
lyyn. Vastaanotto saadaan näinollen häiriö-
vapaaksi ja lähellä olevien koneiden, vastaan-
ottoa ei voida häiritä.
kondensatorer förbinda varje förstärkarrörs
galler med sekundärlindningen hos det efter-
följande rörets transformator. Svängningarna
i sekundärkretsen återkopplas härigenom till
gallret och förorsaka här en växlande spänning.
Denna spänning är emellertid fasförskjuten i
180 grader i förhållande till den, som beror på
återkopplingen genom rörkapaciteten. De
båda spänningarna motverka sålunda var-
andra.
Genom att inställa kapaciteten hos neutro-
dynkondensatorn till ett visst värde, kunna
spänningarna göras exakt lika stora så att de
helt upphäva varandra och röret har då icke
längre möjlighet att råka i självsvängning.
Mottagningen blir störingsfri och faran för
störing av närbelägna mottagare förefinnes
icke.
Neutrodynmottagaren är synnerligen lämp-
a Tyhjäksi purettua
ACME-AKKUMULAATTORIA
ei tarvitse heti ladata uudelleen, ellei virtaa tarvita,
Äcme kun ei pilaannu pitempiaikaisestakaan puret-
tuna seisomisesta, kuten muut lyijyakkumulaattorit.
Äcme kestää minkälaisia kuormitusvirtoja tahansa,
jopa lyhytsulkujakin ja 10 kertaa vahvempia lataus-
virtoja kuin muut akkumulaattorit. Ei pilaannu yli-
latauksestakan.
Myy
INSINÖÖRITOIMISTO ZITTING & K:t
Helsinki — Puh. 6200.
Åb. Accumulator-Radio Oy.
>jP Säljer accumulatorer till start, belyst
■ nmS> tandning, radioändamål m. m.
lfi’r5H reparationer utföres snaht och om?
jgJjlLPj I \ Accumulatorsyra säljes i parti och minut.
Annegatan 13. Tel Ce 21 228.
