N:o 1
RADIO
18
vielä varustaa jaluslevyllä. Antenni- ja anoodi-
ulostotto toimitetaan nipistimien avulla, tällöin
on hyvä käyttää niihin johtavina johtoina hiili-
kaapelia, joka on sangen taipuisaa.
L2 tehdään kuten tavallinen variometri ja
niin, että se helposti pyörii kelan Lx sisällä.
Molemmat drosselikelat tehdään ilmasydäm-
mellä ja on niiden tarkoituksena estää korkea-
frekvenssin kulkua pariston tai tasavirtakoneen
kautta, toisin sanoen, että siis vain viritetyssä
piirissä voivat värähtelyt kehittyä. Anodi-
paristoa käytettäessä voidaan myöskin se plo-
kata kondensaattorilla, jossa on useita mikro-
faradeja, tällöin sen tarkoituksena on johtaa
kauttansa korkeafrekvenssivärähtelyt, kulkies-
saan muuten anodipariston vastuksen kautta
joutuisivat ne silloin kärsimään vaimennus-
häviöitä, jotka vastaanottajassa synnyttävät
häiritsevän rätinän.
Mikrofooni voidaan, kuten jo sanottu kyt-
keä maajohtoon, mutta kun lähetysenergia on
suurempi, vaikuttaa se haitallisesti mikrofoo-
nin toimintaan, joten silloin on parasta kytkeä
se parin kierroksen avulla kelaan Lx.
Säädäntä ja viritys tapahtuu kuten yllä jo on
esitetty.
Palaamme vielä seuraavissa numeroissa asi-
aan. O. G:

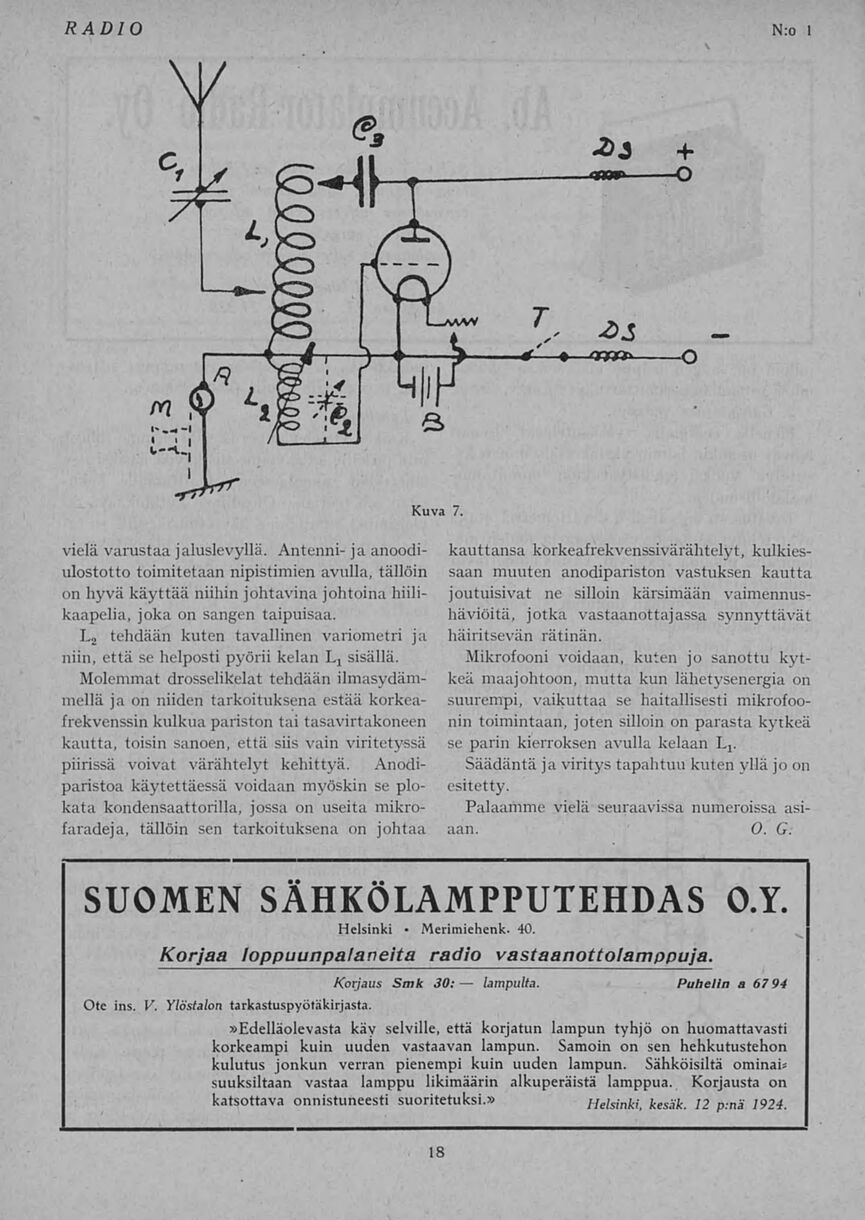

Kuva 7.
SUOMEN SAHKOLAMPPUTEHDAS O.Y.
Helsinki • Merimiehenk. 40.
Korjaa loppuunpalaneita radio vastaanottolamppuja.
Korjaus Smk 30: — lampulta. Puhelin a 6794
Ote ins. V. Ylöstalon tarkastuspyötäkirjasta.
»Edelläolevasta käy selville, että korjatun lampun tyhjö on huomattavasti
korkeampi kuin uuden vastaavan lampun. Samoin on sen hehkutustehon
kulutus jonkun verran pienempi kuin uuden lampun. Sähköisiltä ominais
suuksikaan vastaa lamppu likimäärin alkuperäistä lamppua. Korjausta on
katsottava onnistuneesti suoritetuksi.» Helsinki, kesäk. 12 pmä 1924.
