N:o 3
RADIO
60
i Kahden putken lyhytaalto= i
i vastaanottaja. l
Radion numero 2 oli jo lyhyt selostus Rein-
harz-vastaanottajasta kytkentäkaavoineen, sa-
moinkuin koneen lyhyt selostus. Allaolevassa
seuraa selostus siitä, miten rakennetaan 2 put-
ken kone varustettuna detektorilla ja matala-
frekvenssivahvistaj alla.

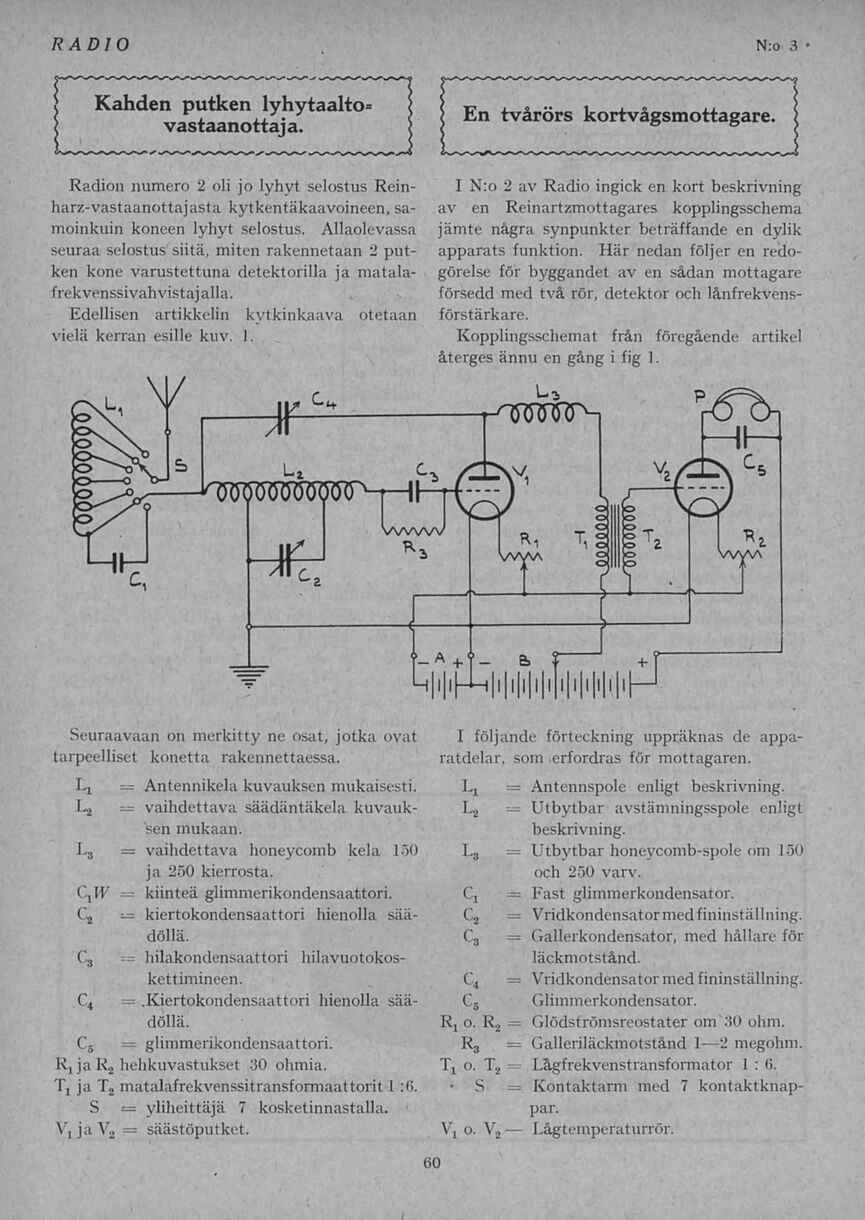

Edellisen artikkelin kytkinkaava otetaan
vielä kerran esille kuv. 1.
En tvårörs kortvågsmottagare.
I N:o 2 av Radio ingick en kort beskrivning
av en Reinartzmottagares kopplingsschema
jämte några synpunkter beträffande en dylik
apparats funktion. Här nedan följer en redo-
görelse för byggandet av en sådan mottagare
försedd med två rör, detektor och lånfrekvens-
förstärkare.
Kopplingsschemat från föregående artikel
återges ännu en gång i fig 1.
Seuraavaan on merkitty ne osat, jotka ovat
tarpeelliset konetta rakennettaessa.
Et = Antennikela kuvauksen mukaisesti.
L2 = vaihdettava säädäntäkela kuvauk-
sen mukaan.
L3 = vaihdettava honeycomb kela 15|)
ja 250 kierrosta.
Q,XW = kiinteä glimmerikondensaattori.
C2 = kiertokondensaattori hienolla sää-
döllä.
C3 = hilakondensaattori hilavuotokos-
kettimineen.
C4 = .Kiertokondensaattori hienolla sää-
döllä.
C5 = glimmerikondensaattori.
Rj jaR2 hehkuvastukset 30 ohmia.
Tj ja T2 matalafrekvenssitransformaattorit 1 :6.
S = yliheittäjä 7 kosketinnastalla. ■
Vx jaV2 = säästöputket.
I följande förteckning uppräknas de appa-
ratdelar, som .erfordras för mottagaren.
L1 = Antennspole enligt beskrivning.
L2 = Utbytbar avstämningsspole enligt
beskrivning.
L3 = Utbytbar honeycomb-spole om 150
och 250 varv.
C\ = Fast glimmerkondensator.
C, = Vridkondensatormedfininställning.
C3 = Gallerkondensator, med hållare för
läckmotstånd.
C4 = Vridkondensator med fininställning.
Cä Glimmerkondensator.
Rx o. R2 = Glödströmsreostater om 30 ohm.
R3 = Galleriläckmotstånd I—21—2 megohm.
Tx o. T2 = Lågfrekvenstransformator 1: 6.
S = Kontaktarm med 7 kontaktknap-
par.
Yi °- V2 — Lågtemperaturrör.
