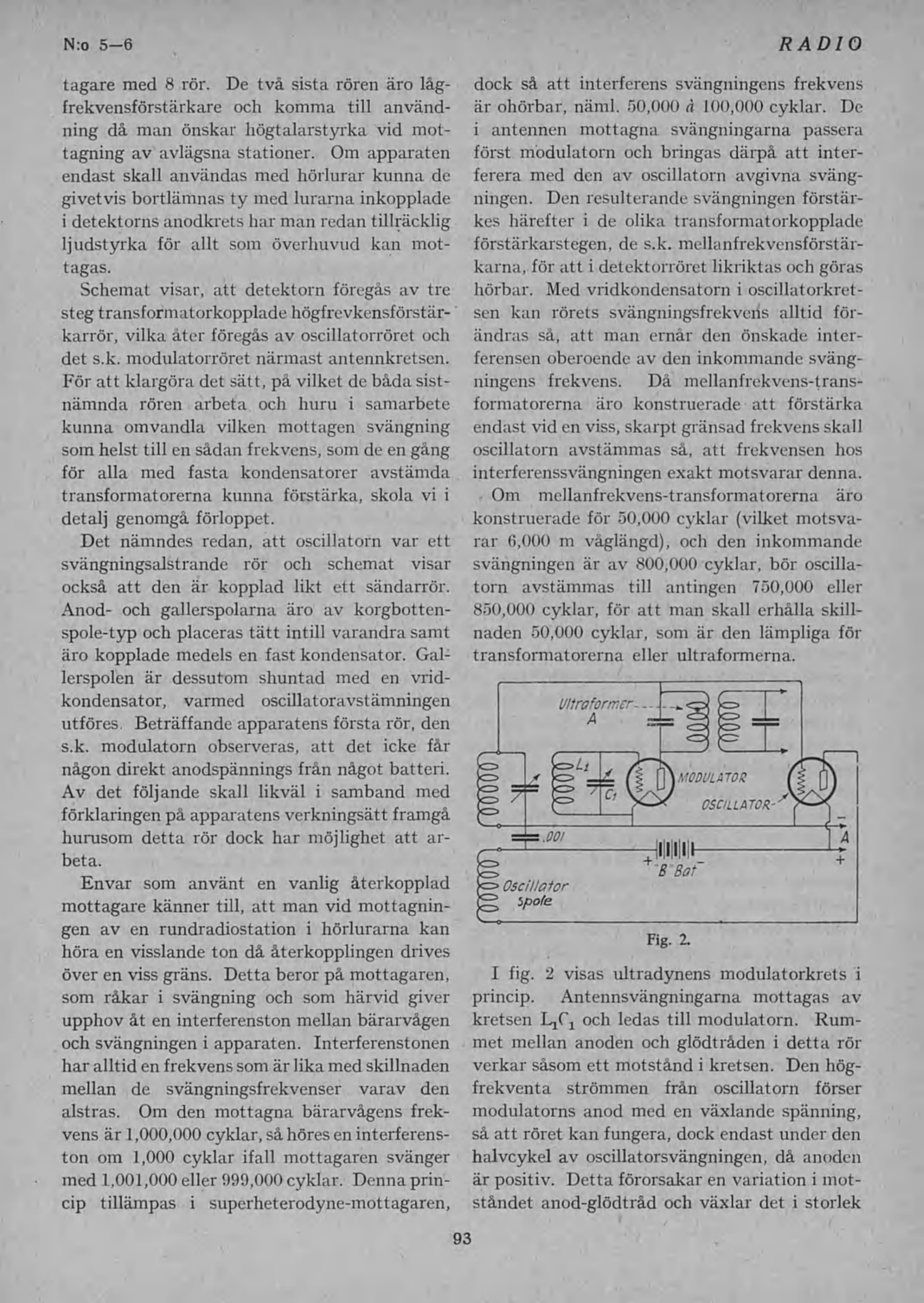

93
N:o 5-6
tagare med 8 rör. De två sista rören äro låg-
frekvensförstärkare och komma till använd-
ning då man önskar högtalarstyrka vid mot-
tagning av avlägsna stationer. Om apparaten
endast skall användas med hörlurar kunna de
givetvis bortlämnas ty med lurarna inkopplade
i detektorns anodkrets har man redan tillräcklig
ljudstyrka för allt som överhuvud kan mot-
tagas.
Schemat visar, att detektorn föregås av tre
steg transformatorkopplade högfrevkensförstär-
karrör, vilka åter föregås av oscillatorröret och
det s.k. modulatorröret närmast antennkretsen.
För att klargöra det sätt, på vilket de båda sist-
nämnda rören arbeta och huru i samarbete
kunna omvandla vilken mottagen svängning
som helst till en sådan frekvens, som de en gång
för alla med fasta kondensatorer avstämda
transformatorerna kunna förstärka, skola vi i
detalj genomgå förloppet.
Det nämndes redan, att oscillatorn var ett
svängningsalstrande rör och schemat visar
också att den är kopplad likt ett sändarrör.
Anod- och gallerspolarna äro av korgbotten-
spole-typ och placeras tätt intill varandra samt
äro kopplade medels en fast kondensator. Gal-
lerspolen är dessutom shuntad med en vrid-
kondensator, varmed oscillatoravstamningen
utföres. Beträffande apparatens första rör, den
s.k. modulatorn observeras, att det icke får
någon direkt anodspännings från något batteri.
Av det följande skall likväl i samband med
förklaringen på apparatens verkningsätt framgå
hurusom detta rör dock har möjlighet att ar-
beta.
Envar som använt en vanlig återkopplad
mottagare känner till, att man vid mottagnin-
gen av en rundradiostation i hörlurarna kan
höra en visslande ton då återkopplingen drives
över en viss gräns. Detta beror på mottagaren,
som råkar i svängning och som härvid giver
upphov åt en interferenston mellan bärarvågen
och svängningen i apparaten. Interferenstonen
har alltid en frekvens som är lika med skillnaden
mellan de svängningsfrekvenser varav den
alstras. Om den mottagna bärarvågens frek-
vens är 1,000,000cyklar, så höres en interferens-
ton om 1,000 cyklar ifall mottagaren svänger
med 1,001,000 eller 999,000 cyklar. Denna prin-
cip tillämpas i superheterodyne-mottagaren,
dock så att interferens svängningens frekvens
är ohörbar, näml. 50,000 å 100,000 cyklar. De
i antennen mottagna svängningarna passera
först modulatorn och bringas därpå att inter-
ferera med den av oscillatorn avgivna sväng-
ningen. Den resulterande svängningen förstär-
kes härefter i de olika transformatorkopplade
förstärkarstegen, de s.k. mellanfrekvensförstär-
karna, för att i detektorröret likriktas och göras
hörbar. Med vridkondensatorn i oscillatorkret-
sen kan rörets svängningsfrekveris alltid för-
ändras så, att man ernår den önskade inter-
ferensen oberoende av den inkommande sväng-
ningens frekvens. Då mellanfrekvens-trans-
formatorerna äro konstruerade att förstärka
endast vid en viss, skarpt gränsad frekvens skall
oscillatorn avstämmas så, att frekvensen hos
interferenssvängningen exakt motsvarar denna.
Om mellanfrekvens-transformatorerna äro
konstruerade för 50,000 cyklar (vilket motsva-
rar 6,000 m våglängd), och den inkommande
svängningen är av 800,000 cyklar, bör oscilla-
torn avstämmas till antingen 750,000 eller
850,000 cyklar, för att man skall erhålla skill-
naden 50,000 cyklar, som är den lämpliga för
transformatorerna eller ultraformerna.
I fig. 2 visas ultradynens modulatorkrets i
princip. Antennsvängningarna mottagas av
kretsen L\Cl och ledas till modulatorn. Rum-
met mellan anoden och glödtråden i detta rör
verkar såsom ett motstånd ikretsen. Den hög-
frekventa strömmen från oscillatorn förser
modulatorns anod med en växlande spänning,
så att röret kan fungera, dock endast under den
halvcykel av oscillatorsvängningen, då anoden
är positiv. Detta förorsakar en variation i mot-
ståndet anod-glödtråd och växlar det i storlek
Fig. 2.
RADIO
