98

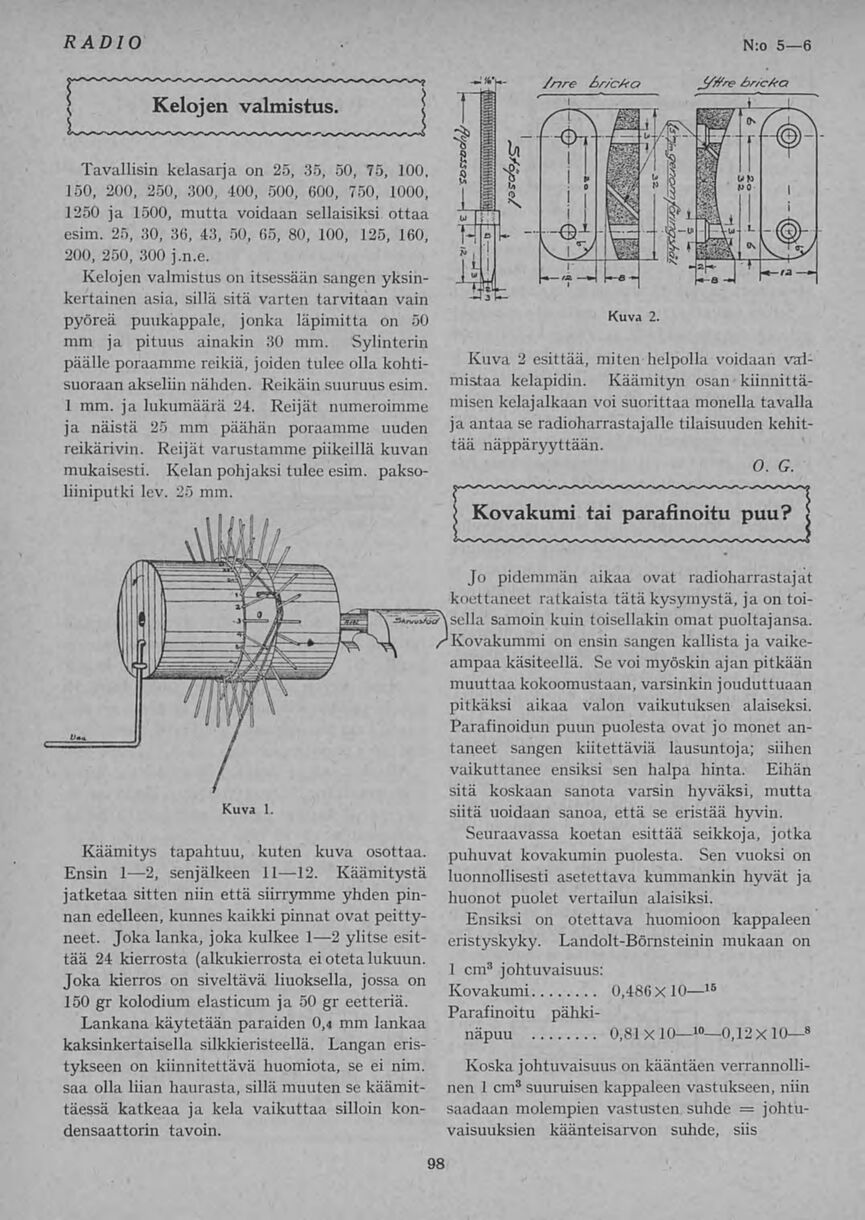

Kelojen valmistus.
Tavallisin kelasarja on 25, 35, 50, 75, 100,
150, 200, 250, 300, 400, 500, 600, 750, 1000,
1250 ja 1500, mutta voidaan sellaisiksi ottaa
esim. 25, 30, 36, 43, 50, 65, 80, 100, 125, 160,
200, 250, 300 j.n.e.
Kelojen valmistus on itsessään sangen yksin-
kertainen asia, sillä sitä varten tarvitaan vain
pyöreä puukappale, jonka läpimitta on 50
mm ja pituus ainakin 30 mm. Sylinterin
päälle poraamme reikiä, joiden tulee olla kohti-
suoraan akseliin nähden. Reikäin suuruus esim.
1 mm. ja lukumäärä 24. Reijat numeroimme
ja näistä 25 mm päähän poraamme uuden
reikärivin. Reijat varustamme piikeillä kuvan
mukaisesti. Kelan pohjaksi tulee esim. pakso-
liiniputki lev. 25 mm.
Käämitys tapahtuu, kuten kuva osottaa.
Ensin I—2,1—2, senjälkeen 11—12. Käämitystä
jatketaa sitten niin että siirrymme yhden pin-
nan edelleen, kunnes kaikki pinnat ovat peitty-
neet. Joka lanka, joka kulkee I—21—2 ylitse esit-
tää 24 kierrosta (alkukierrosta ei otetalukuun.
Joka kierros on siveltävä liuoksella, jossa on
150 gr kolodium elasticum ja 50 gr eetteriä.
Lankana käytetään paraiden 0,4 mm lankaa
kaksinkertaisella silkkieristeellä. Langan eris-
tykseen on kiinnitettävä huomiota, se ei nim.
saa olla liian haurasta, sillä muuten se käämit-
täessä katkeaa ja kela vaikuttaa silloin kon-
densaattorin tavoin.
N:o 5—6
Kuva 2 esittää, miten helpolla voidaan vail
mistaa kelapidin. Käämityn osan kiinnittä-
misen kelajaikaan voi suorittaa monella tavalla
ja antaa se radioharrastajalle tilaisuuden kehit-
tää näppäryyttään.
O. G.
Kovakumi tai parafinoitu puu?
Jo pidemmän aikaa ovat radioharrastajat
koettaneet ratkaista tätä kysymystä, jaon toi-
ksella samoin kuin toisellakin omat puoltajansa.
JKovakummi on ensin sangen kallista ja vaike-
ampaa käsiteellä. Se voi myöskin ajan pitkään
muuttaakokoomustaan, varsinkin jouduttuaan
pitkäksi aikaa valon vaikutuksen alaiseksi.
Parafinoidun puun puolesta ovat jo monet an-
taneet sangen kiitettäviä lausuntoja; siihen
vaikuttanee ensiksi sen halpa hinta. Eihän
sitä koskaan sanota varsin hyväksi, mutta
siitä uoidaan sanoa, että se eristää hyvin.
Seuraavassa koetan esittää seikkoja, jotka
puhuvat kovakumin puolesta. Sen vuoksi on
luonnollisesti asetettava kummankin hyvät ja
huonot puolet vertailun alaisiksi.
Ensiksi on otettava huomioon kappaleen
eristyskyky. Landolt-Börnsteinin mukaan on
1 cm3 johtuvaisuus:
Kovakumi 0,486 X 10—I5
Parafinoitu pähki-
näpuu O,BIXIO—10
—0,12X10—8
Koska johtuvaisuus on kääntäen verrannolli-
nen 1 cm3
suuruisen kappaleen vastukseen, niin
saadaan molempien vastusten suhde = johtu-
vaisuuksien käänteisarvon suhde, siis
Kuva 1.
Kuva 2.
RADIO
