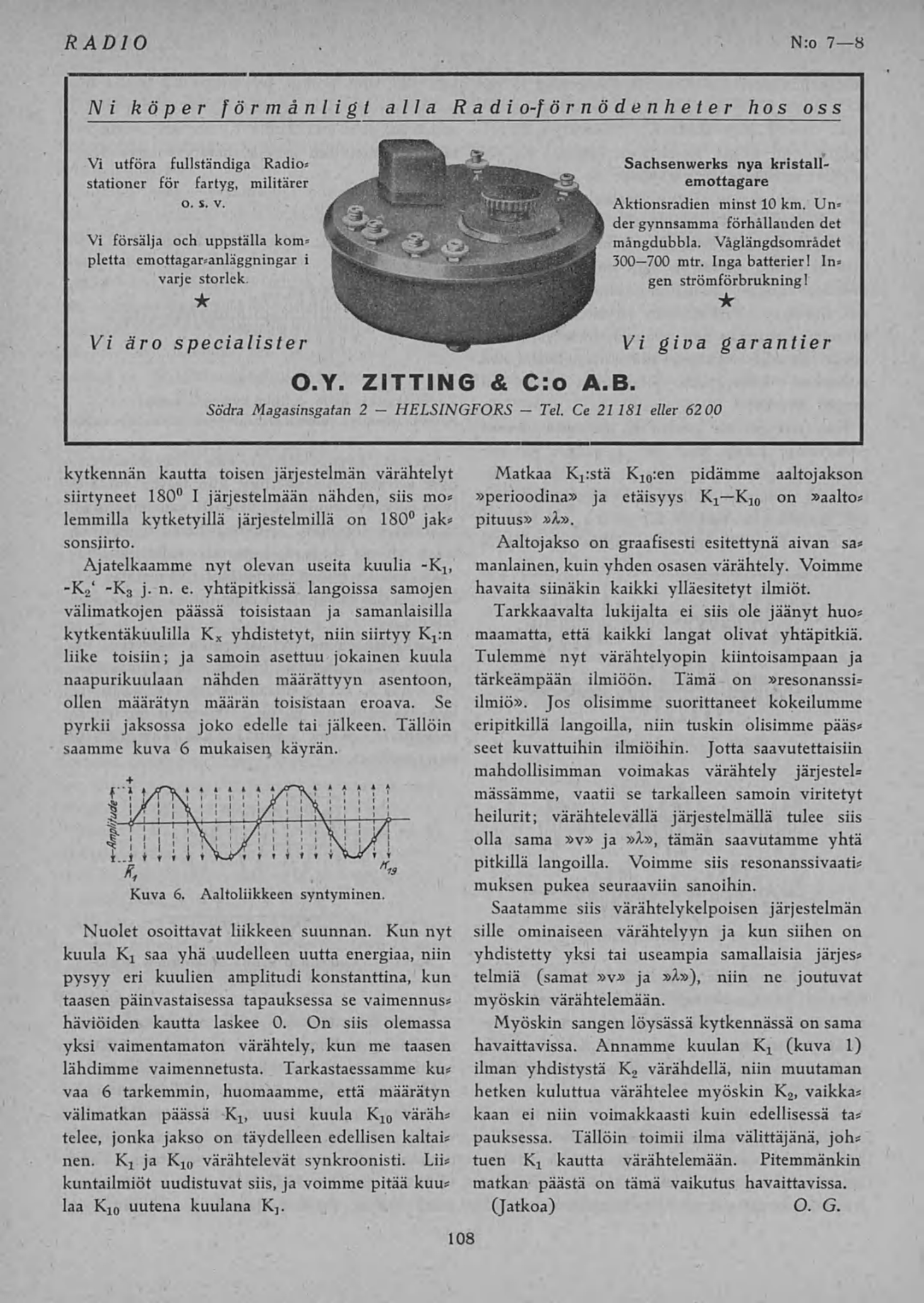

N:o 7—B
RADIO
108
kytkennän kautta toisen järjestelmän värähtelyt
siirtyneet 180° I järjestelmään nähden, siis mo*
lemmilla kytketyillä järjestelmillä on 180° jak*
sonsiirto.
Ajatelkaamme nyt olevan useita kuulia -Klt
-K2 ’ -K3 j. n. e. yhtäpitkissä langoissa samojen
välimatkojen päässä toisistaan ja samanlaisilla
kytkentäkuulilla K x yhdistetyt, niin siirtyy K::n
liike toisiin; ja samoin asettuu jokainen kuula
naapurikuulaan nähden määrättyyn asentoon,
ollen määrätyn määrän toisistaan eroava. Se
pyrkii jaksossa joko edelle tai jälkeen. Tällöin
saamme kuva 6 mukaisen käyrän.
Nuolet osoittavat liikkeen suunnan. Kun nyt
kuula Kx saa yhä uudelleen uutta energiaa, niin
pysyy eri kuulien amplitudi konstanttina, kun
taasen päinvastaisessa tapauksessa se vaimennus*
häviöiden kautta laskee 0. On siis olemassa
yksi vaimentamaton värähtely, kun me taasen
lähdimme vaimennetusta. Tarkastaessamme ku*
vaa 6 tarkemmin, huomaamme, että määrätyn
välimatkan päässä Klf uusi kuula KlO väräh*
telee, jonka jakso on täydelleen edellisen kaltai*
nen. K2 ja KlO värähtelevät synkroonisti. Lii*
kuntailmiöt uudistuvat siis, ja voimme pitää kuu*
laa KlO uutena kuulana K].
Matkaa K,:stä Ki o:en pidämme aaltojakson
»perioodina» ja etäisyys Kx—KlO on »aalto*
pituus» »;.
Aaltojakso on graafisesti esitettynä aivan sa*
manlainen, kuin yhden osasen värähtely. Voimme
havaita siinäkin kaikki ylläesitetyt ilmiöt.
Tarkkaavalta lukijalta ei siis ole jäänyt huo*
maamatta, että kaikki langat olivat yhtäpitkiä.
Tulemme nyt värähtelyopin kiintoisampaan ja
tärkeämpään ilmiöön. Tämä on
ilmiö». Jos olisimme suorittaneet kokeilumme
eripitkillä langoilla, niin tuskin olisimme pääs*
seet kuvattuihin ilmiöihin. Jotta saavutettaisiin
mahdollisimman voimakas värähtely järjestel=
massamme, vaatii se tarkalleen samoin viritetyt
heilurit; värähtelevällä järjestelmällä tulee siis
olla sama »v» ja »X», tämän saavutamme yhtä
pitkillä langoilla. Voimme siis resonanssivaati*
muksen pukea seuraaviin sanoihin.
Saatamme siis värähtelykelpoisen järjestelmän
sille ominaiseen värähtelyyn ja kun siihen on
yhdistetty yksi tai useampia samallaisia järjes*
telmiä (samat »v» ja »A»), niin ne joutuvat
myöskin värähtelemään.
Myöskin sangen löysässä kytkennässä on sama
havaittavissa. Annamme kuulan K x (kuva 1)
ilman yhdistystä K2 värähdellä, niin muutaman
hetken kuluttua värähtelee myöskin K 2, vaikka*
kaan ei niin voimakkaasti kuin edellisessä ta*
pauksessa. Tällöin toimii ilma välittäjänä, joh*
tuen Kj kautta värähtelemään. Pitemmänkin
matkan päästä on tämä vaikutus havaittavissa.
(Jatkoa) O. G.
Kuva 6. Aaltoliikkeen syntyminen.
Ni köper förmånligt alla R a di o-förnödenheter hos oss
Vi utföra fullständiga Radio» Sachsenwerks nya kristall-
Vi försälja och uppställa kom» mångdubbla. Våglängdsområdet
pletta emottagar»anläggningar i ftKjjäp 30 °-700 mtr. Inga batterier 1 In»
Vi äro specialister Vi giva garantier
O.Y. ZITTING & C:o A.B.
Södra Magasinsgatan 2 - HELSINGFORS - Tel. Ce 21181 eller 62 00
