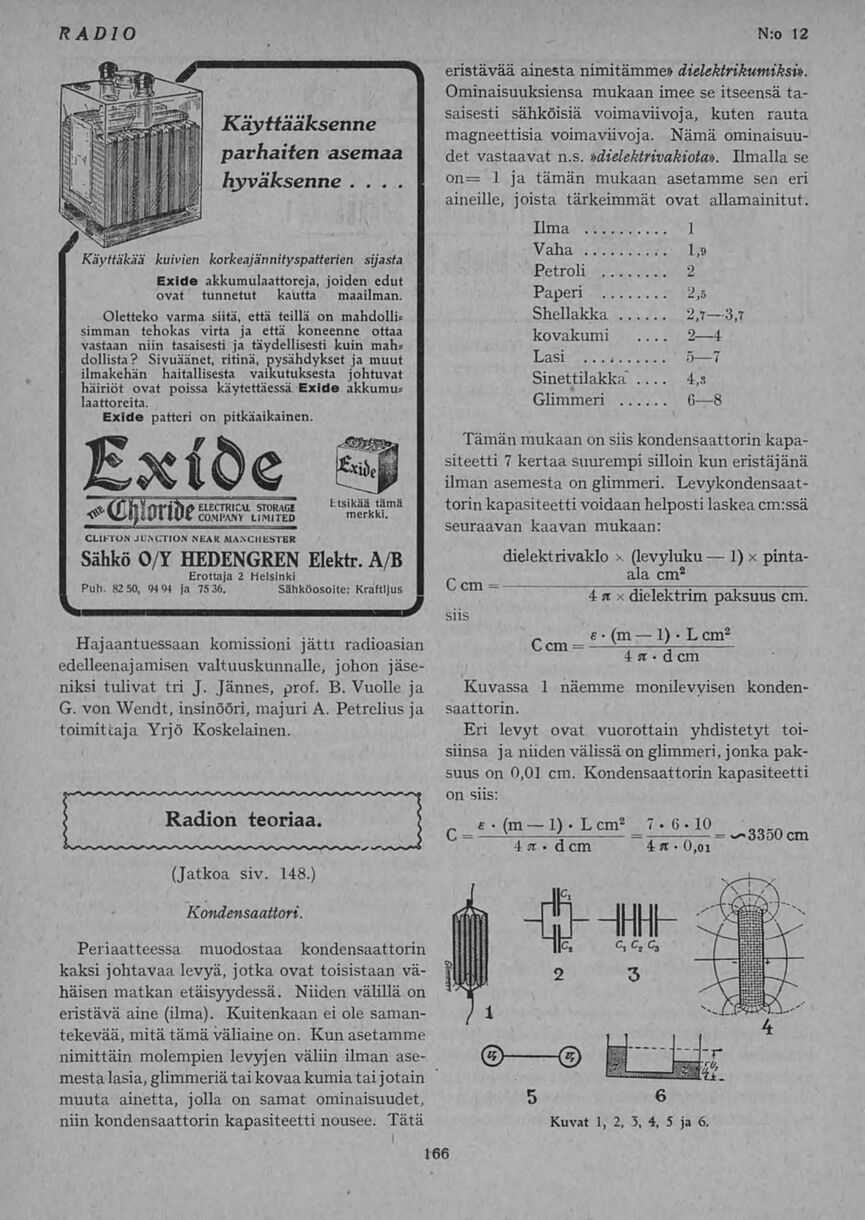

166
Hajaantuessaan komissioni jätti radioasian
edelleenajamisen valtuuskunnalle, johon jäse-
niksi tulivat tri J. Jännes, prof. B. Vuolle ja
G. von Wendt, insinööri, majuri A. Petrelius ja
toimittaja Yrjö Koskelainen.
j Radion teoriaa. 5
(Jatkoa siv. 148.)
Kondensaattori.
Periaatteessa muodostaa kondensaattorin
kaksi johtavaa levyä, jotka ovat toisistaan vä-
häisen matkan etäisyydessä. Niiden välillä on
eristävä aine (ilma). Kuitenkaan ei ole saman-
tekevää, mitä tämä väliaine on. Kun asetamme
nimittäin molempien levyjen väliin ilman ase-
mesta lasia, glimmeriätai kovaakumia tai jotain
muuta ainetta, jolla on samat ominaisuudet,
niin kondensaattorin kapasiteetti nousee. Tätä
N:o 12
eristävää ainesta nimitämme» dielektrikumiksn.
Ominaisuuksiensa mukaan imee se itseensä ta-
saisesti sähköisiä voimaviivoja, kuten rauta
magneettisia voimaviivoja. Nämä ominaisuu-
det vastaavat n.s. »dielektrivakiota». Ilmalla se
on= 1 ja tämän mukaan asetamme sen eri
aineille, joista tärkeimmät ovat allamainitut.
Ilma 1
Vaha 1,9
Petroli 2
Paperi 2,5
Shellakka 2,7—3,7
kovakumi .... 2—4
Lasi 5—7
Sinettilakka .... 4,s
Glimmeri 6—B
Tämän mukaan on siis kondensaattorin kapa-
siteetti 7 kertaa suurempi silloin kun eristäjänä
ilman asemesta on glimmeri. Levykondensaat-
torin kapasiteetti voidaan helposti laskea cm:ssä
seuraavan kaavan mukaan:
dielektrivaklo x (levyluku — 1) x pinta-
r _ ala cm2
4 st x dielektrim paksuus cm.
siis _ e • (m — 1) • L cm2
Ccm =—>— 3
4 st • d cm
Kuvassa 1 näemme monilevyisen konden-
saattorin.
Eri levyt ovat vuorottain yhdistetyt toi-
siinsa ja niiden välissä on glimmeri, jonka pak-
suus on 0,01 cm. Kondensaattorin kapasiteetti
on siis:
r f(m-l).Lcm2 7-6.10 \»mm
C = — 1 =-. r: =«^OÖOOcm
4 st . dcm 4 st • o,oi
Kuvat 1, 2, 3, 4, 5 ja 6.
RADIO
PKayttääksenne
parhaiten asemaa
hyväksenne ....
Käyttäkää kuivien korkeajännityspatterien sijasta
Exide akkumulaattoreja, joiden edut
ovat tunnetut kautta maailman.
Oletteko varma siitä, että teillä on mahdollis
simman tehokas virta ja että koneenne ottaa
vastaan niin tasaisesti ja täydellisesti kuin mahs
dollista? Sivuäänet, ritinä, pysähdykset ja muut
ilmakehän haitallisesta vaikutuksesta johtuvat
häiriöt ovat poissa käytettäessä Exide akkumu*
laattoreita.
Exide patteri on pitkäaikainen.
ELECTR1CAL Storage ttsikää tämä
compaxv Limited merkki.
CLIHO.N JU.NCTION NEAR MANCHESTER
Sähkö O/Y HEDENGREN Elektr. A/B
Erottaja 2 Helsinki
Puh. 82 50, 9494 ja 7536. Sähköosoite: Kraftljus
