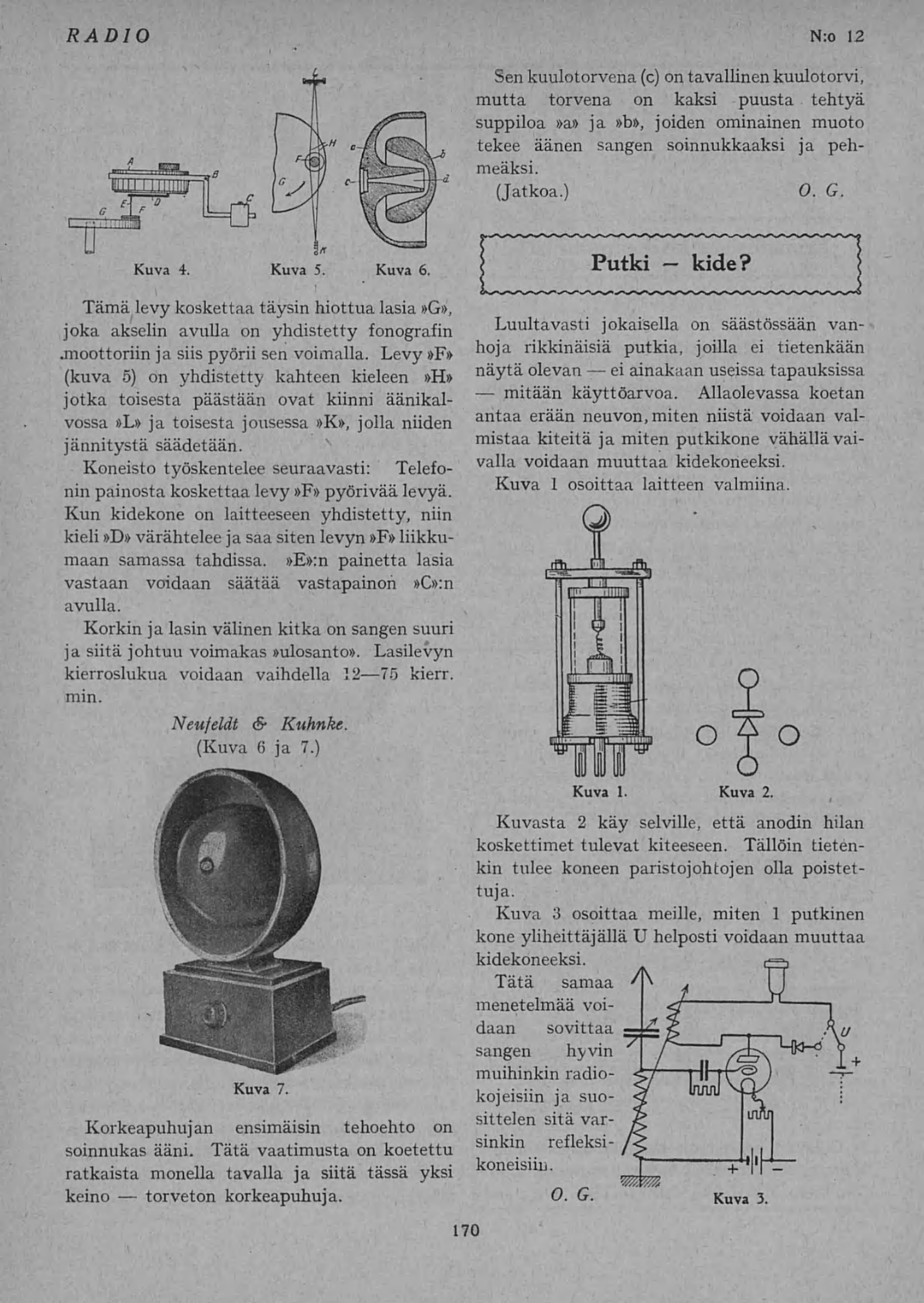

170
Tämä levy koskettaa täysin hiottua lasia »G»,
joka akselin avulla on yhdistetty fonografin
.moottoriin ja siis pyörii sen voimalla. Levy »F»
(kuva 5) on yhdistetty kahteen kieleen »H»
jotka toisesta päästään ovat kiinni äänikal-
vossa »L» ja toisesta jousessa »K», jolla niiden
jännitystä säädetään.
Koneisto työskentelee seuraavasti: Telefo-
nin painosta koskettaa levy »F» pyörivää levyä.
Kun kidekone on laitteeseen yhdistetty, niin
kieli »D»värähtelee ja saa siten levyn »F» liikku-
maan samassa tahdissa. »E»:n painetta lasia
vastaan voidaan säätää vastapainon »C»:n
avulla.
Korkin ja lasin välinen kitka on sangen suuri
ja siitä johtuu voimakas »ulosanto». Lasilevyn
kierroslukua voidaan vaihdella 12—75 kierr.
min.
Neufeldt & Kuhnke.
(Kuva 6 ja 7.)
Korkeapuhujan ensimäisin tehoehto on
soinnukas ääni. Tätä vaatimusta on koetettu
ratkaista monella tavalla ja siitä tässä yksi
keino — torveton korkeapuhuja.
N:o 12
Senkuulotorvena (c) on tavallinenkuulotorvi,
mutta torvena on kaksi puusta tehtyä
suppiloa »a» ja »b», joiden ominainen muoto
tekee äänen sangen soinnukkaaksi ja peh-
meäksi.
(Jatkoa.) 0. G.
Putki - kide?
Luultavasti jokaisella on säästössään van-
hoja rikkinäisiä putkia, joilla ei tietenkään
näytä olevan —ei ainakaan useissa tapauksissa
— mitään käyttöarvoa. Allaolevassa koetan
antaa erään neuvon, miten niistä voidaan val-
mistaa kiteitä ja miten putkikone vähällä vai-
valla voidaan muuttaa kidekoneeksi.
Kuva 1 osoittaa laitteen valmiina.
Kuvasta 2 käy selville, että anodin hilan
koskettimet tulevat kiteeseen. Tällöin tieten-
kin tulee koneen paristojohtojen olla poistet-
tuja.
Kuva 3 osoittaa meille, miten 1 putkinen
kone yliheittäjällä U helposti voidaan muuttaa
kidekoneeksi.
Tätä samaa
menetelmää voi-
daan sovittaa
sangen hyvin
muihinkin radio-
kojeisiin ja suo-
sittelen sitä var-
sinkin refleksi-
koneisiin.
0. G.
Kuva 4. Kuva 5.
Kuva 7.
Kuva 6.
Kuva 1. Kuva 2.
Kuva 3.
RADIO
