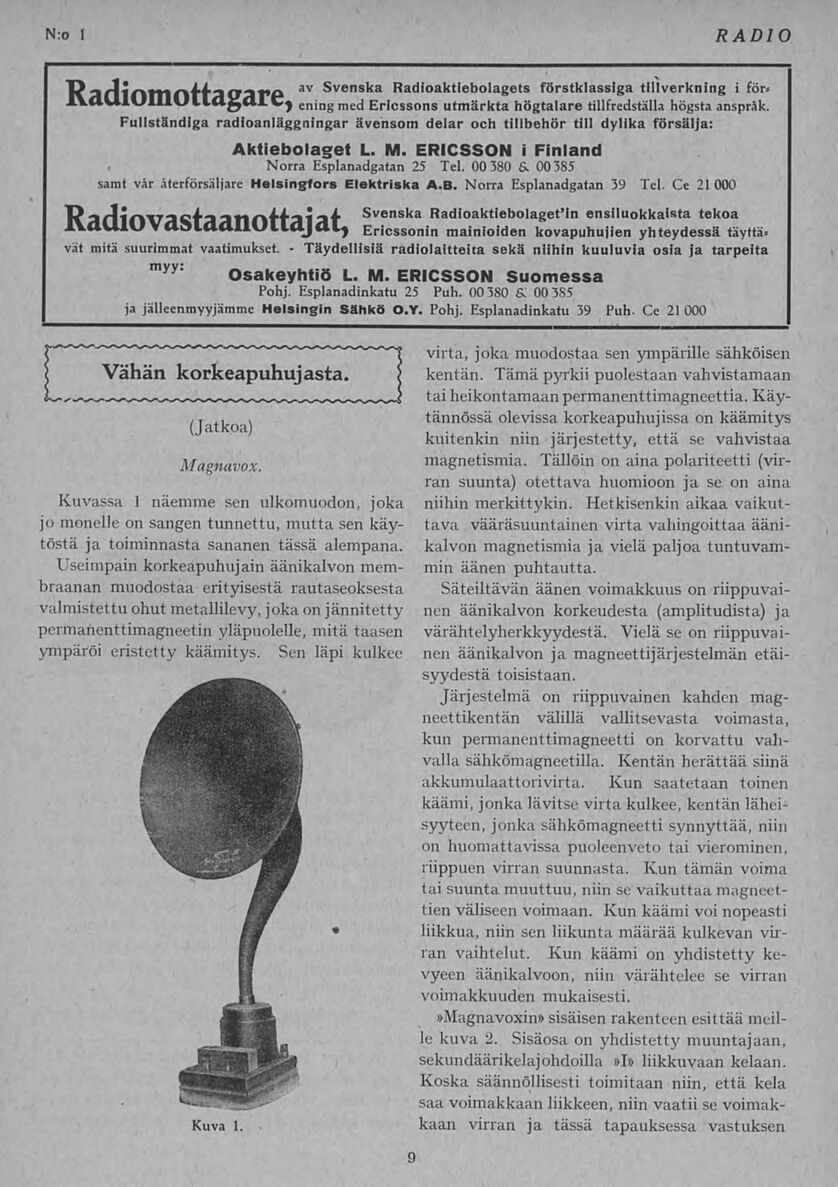

N:o 1 RADIO
9
Vähän korkeapuhujasta.
(Jatkoa)
Magnavox.
Kuvassa 1 näemme sen ulkomuodon, joka
jo monelle on sangen tunnettu, mutta sen käy-
töstä ja toiminnasta sananen tässä alempana.
Useimpain korkeapuhujain äänikalvon mem-
braanan muodostaa erityisestä rautaseoksesta
valmistettu ohut metallilevy, joka on jännitetty
permanenttimagneetin yläpuolelle, mitä taasen
ympäröi eristetty käämitys. Sen läpi kulkee
virta, joka muodostaa sen ympärille sähköisen
kentän. Tämä pyrkii puolestaan vahvistamaan
tai heikontamaan permanenttimagneettia. Käy-
tännössä olevissa korkeapuhujissa on käämitys
kuitenkin niin järjestetty, että se vahvistaa
magnetismia. Tällöin on aina polariteetti (vir-
ran suunta) otettava huomioon ja se on aina
niihin merkittykin. Hetkisenkin aikaa vaikut-
tava vääräsuuntainen virta vahingoittaa ääni-
kalvon magnetismia ja vielä paljoa tuntuvam-
min äänen puhtautta.
Säteiltävän äänen voimakkuus on riippuvai-
nen äänikalvon korkeudesta (amplitudista) ja
värähtelyherkkyydestä. Vielä se on riippuvai-
nen äänikalvon ja magneetti]ärjestelmän etäi-
syydestä toisistaan.
Järjestelmä on riippuvainen kahden mag-
neettikentän välillä vallitsevasta voimasta,
kun permanenttimagneetti on korvattu vah-
valla sähkömagneetilla. Kentän herättää siinä
akkumulaattorivirta. Kun saatetaan toinen
käämi, jonkalävitse virtakulkee, kentän lähei-
syyteen, jonka sähkömagneetti synnyttää, niin
on huomattavissa puoleenveto tai vierominen,
riippuen virran suunnasta. Kun tämän voima
tai suuntamuuttuu, niin se vaikuttaa magneet-
tien väliseen voimaan. Kun käämi voi nopeasti
liikkua, niin sen liikunta määrää kulkevan vir-
ran vaihtelut. Kun käämi on yhdistetty ke-
vyeen äänikalvoon, niin värähtelee se virran
voimakkuuden mukaisesti.
»Magnavoxin» sisäisen rakenteen esittää meil-
le kuva 2. Sisäosa on yhdistetty muuntajaan,
sekundäärikelajohdoilla »I» liikkuvaan kelaan.
Koska säännöllisesti toimitaan niin, että kela
saa voimakkaan liikkeen, niin vaatii se voimak-
kaan virran ja tässä tapauksessa vastuksen
Kuva 1.
T)
-arJiotnriff av Svensl<a Radioaktiebolagets förstklassiga tillverkning i för»
A»-<*\4.HJI1I1jf HClgCU.V) eningmed Ericssons utmärkta högtalare tillfredställa högsta anspråk.
Fullständiga radioanläggningar ävensom delar och tillbehör till dylika försälja:
Aktiebolaget L. M. ERICSSON i Finland
Norra Esplanadgatan 25 Tel. 00380 &. 00385
samt vår återförsäljare Helsingfors Elektriska A.B. Norra Esplanadgatan 39 Tel. Ce 21 000
1?-» 1_1 1 Svenska Radioaktiebolagefln ensiluokkaista tekoa
AVaUIUVaalaallUlUlJal.) Ericssonin mainioiden kovapuhujlen yhteydessä täyttä»
vät mitä suurimmat vaatimukset.
- Täydellisiä radiolaitteita sekä niihin kuuluvia osia ja tarpeita
myy:
Osakeyhtiö L. M. ERICSSON Suomessa
Pohj. Esplanadinkatu 25 Puh. 00 380 S. 00 385
ja jälleenmyyjämme Helsingin Sähkö O.Y. Pohj. Esplanadinkatu 39 Puh. Ce 21 000
