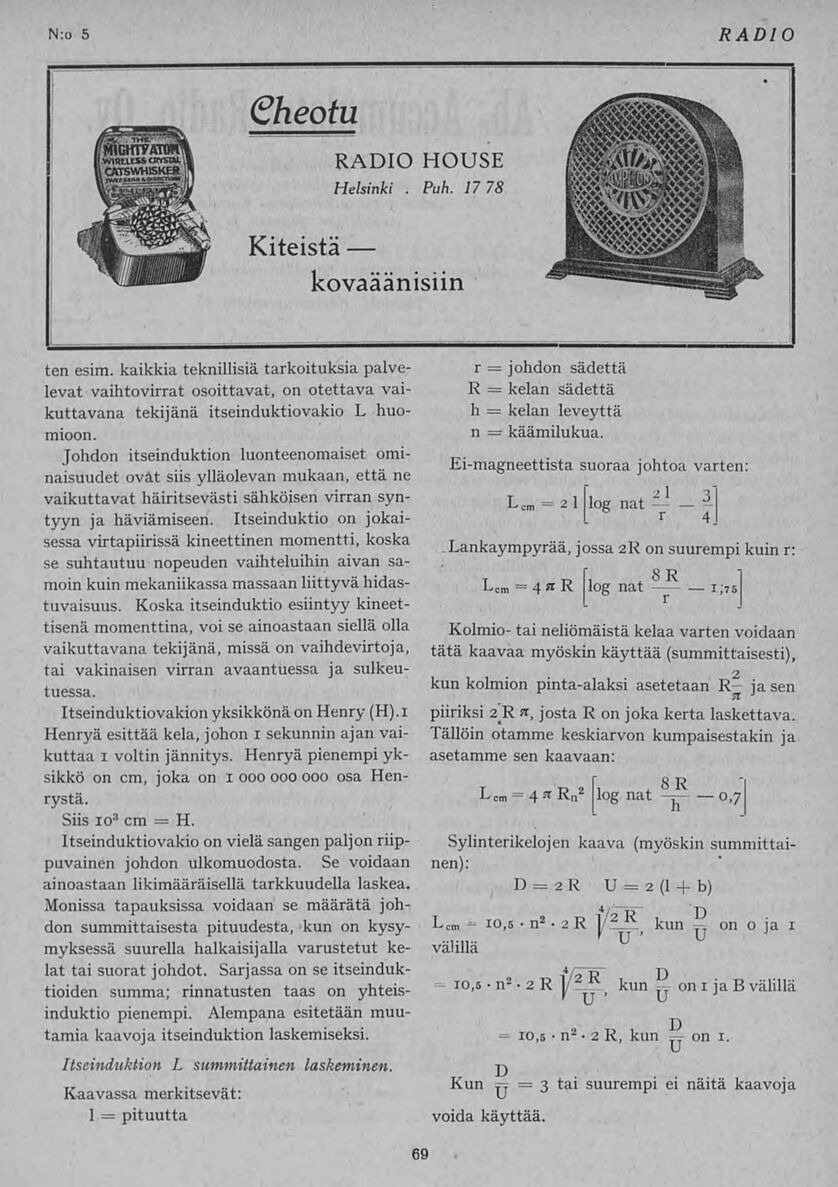

N:o 5 RADIO
69
ten esim. kaikkia teknillisiä tarkoituksia palve-
levat vaihtovirrat osoittavat, on otettava vai-
kuttavana tekijänä itseinduktiovakio L huo-
mioon.
Johdon itseinduktion luonteenomaiset omi-
naisuudet ovat siis ylläolevan mukaan, että ne
vaikuttavat häiritsevästi sähköisen virran syn-
tyyn ja häviämiseen. Itseinduktio on jokai-
sessa virtapiirissä kineettinen momentti, koska
se suhtautuu nopeuden vaihteluihin aivan sa-
moin kuin mekaniikassa massaan liittyvä hidas-
tuvaisuus. Koska itseinduktio esiintyy kineet-
tisenä momenttina, voi se ainoastaan siellä olla
vaikuttavana tekijänä, missä on vaihdevirtoja,
tai vakinaisen virran avaantiiessa ja sulkeu-
tuessa.
Itseinduktiovakion yksikkönä on Henry (H).i
Henryä esittää kela, johon i sekunnin ajan vai-
kuttaa i voltin jännitys. Henryä pienempi yk-
sikkö on cm, joka on i 000 000 000 osa Hen-
rystä.
Siis io3
cm = H.
Itseinduktiovakio on vielä sangen paljon riip-
puvainen johdon ulkomuodosta. Se voidaan
ainoastaan likimääräisellä tarkkuudella laskea.
Monissa tapauksissa voidaan se määrätä joh-
don summittaisesta pituudesta, kun on kysy-
myksessä suurella halkaisijalla varustetut ke-
lat tai suorat johdot. Sarjassa on se itseinduk-
tioiden summa; rinnatusten taas on yhteis-
induktio pienempi. Alempana esitetään muu-
tamia kaavoja itseinduktion laskemiseksi.
Itseinduktion L summittainen laskeminen.
Kaavassa merkitsevät:
1 = pituutta
r = johdon sädettä
R = kelan sädettä
h = kelan leveyttä
n = käämilukua.
Ei-magneettista suoraa johtoa varten:
2I 3’
Lcm = 2 1 log nat
r 4.
.Lankaympyrää, jossa 2R on suurempi kuin r:
O TD
L_m =
4 sr ß log nat —i;?s
Kolmio- tai neliömäistä kelaa varten voidaan
tätä kaavaa myöskin käyttää (summittaisesti),
2
kun kolmion pinta-alaksi asetetaan R- jäsen
piiriksi sr, josta Ron jokakerta laskettava.
Tällöin otamme keskiarvon kumpaisestakin ja
asetamme sen kaavaan:
Lem =4 n Rn
2 log nat -r 0,7
Sylinterikelojen kaava (myöskin summittai-
nen):
D= 2 R U=2(l + b)
Lem - 10,5 •n2 •2 R 1/2 R kun == on o ja 1
välillä
yU ’ U
- r0,5 •n2• 2 R 1/_L_ kun on Ija B välillä
*U’ U J
= 10,5 •n2 • 2 R, kun on 1.
D
Kun = 3 tai suurempi ei näitä kaavoja
voida käyttää.
