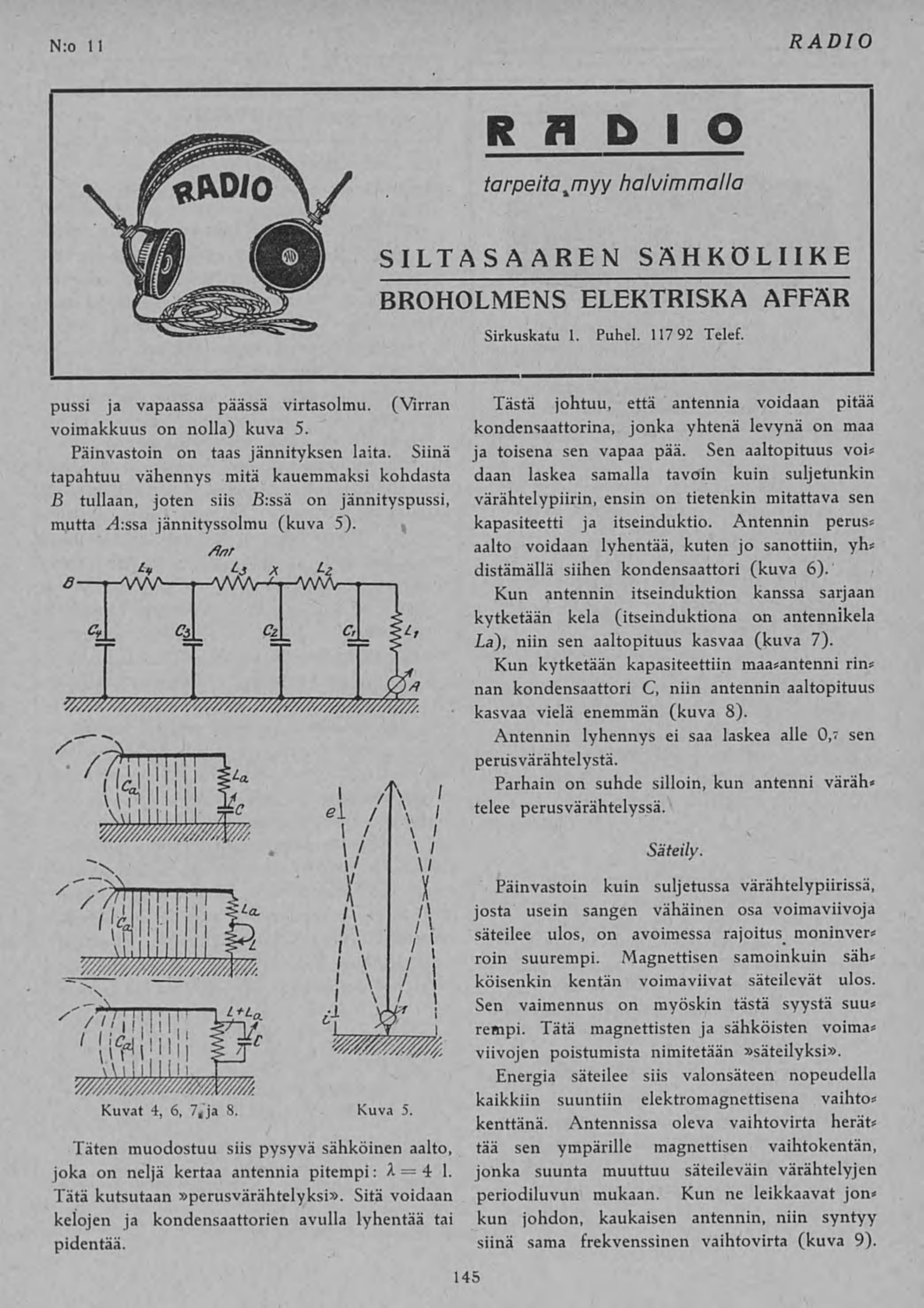

N:o 11 RADIO
145
pussi ja vapaassa päässä virtasolmu. (Virran
voimakkuus on nolla) kuva 5.
Päinvastoin on taas jännityksen laita. Siinä
tapahtuu vähennys mitä kauemmaksi kohdasta
B tullaan, joten siis B:ssä on jännityspussi,
mutta A:ssa jännityssolmu (kuva 5).
Täten muodostuu siis pysyvä sähköinen aalto,
joka on neljä kertaa antennia pitempi: A= 4 1.
Tätä kutsutaan »perusvärähtelyksi». Sitä voidaan
kelojen ja kondensaattorien avulla lyhentää tai
pidentää.
Tästä johtuu, että antennia voidaan pitää
kondensaattorina, jonka yhtenä levynä on maa
ja toisena sen vapaa pää. Sen aaltopituus vois
daan laskea samalla tavoin kuin suljetunkin
värähtelypiirin, ensin on tietenkin mitattava sen
kapasiteetti ja itseinduktio. Antennin peruss
aalto voidaan lyhentää, kuten jo sanottiin, yhs
distämällä siihen kondensaattori (kuva 6).
Kun antennin itseinduktion kanssa sarjaan
kytketään kela (itseinduktiona on antennikela
La), niin sen aaltopituus kasvaa (kuva 7).
Kun kytketään kapasiteettiin maasantenni rins
nan kondensaattori C, niin antennin aaltopituus
kasvaa vielä enemmän (kuva 8).
Antennin lyhennys ei saa laskea alle 0," sen
periisvärähtelystä.
Parhain on suhde silloin, kun antenni väräh»
telee perusvärähtelyssä.
Säteily.
Päinvastoin kuin suljetussa värähtelypiirissä,
josta usein sangen vähäinen osa voimaviivoja
säteilee ulos, on avoimessa rajoitus_ moninvers
roin suurempi. Magnettisen samoinkuin sähs
köisenkin kentän voimaviivat säteilevät ulos.
Sen vaimennus on myöskin tästä syystä suus
rempi. Tätä magnettisten ja sähköisten voimas
viivojen poistumista nimitetään »säteilyksi».
Energia säteilee siis valonsäteen nopeudella
kaikkiin suuntiin elektromagnettisena vaihtos
kenttänä. Antennissa oleva vaihtovirta heräts
tää sen ympärille magnettisen vaihtokentän,
jonka suunta muuttuu säteileväin värähtelyjen
periodiluvun mukaan. Kun ne leikkaavat jons
kun johdon, kaukaisen antennin, niin syntyy
siinä sama frekvenssinen vaihtovirta (kuva 9).
Kuvat 4, 6, 7( ja 8. Kuva 5.
