N:o 2
RADIO
28

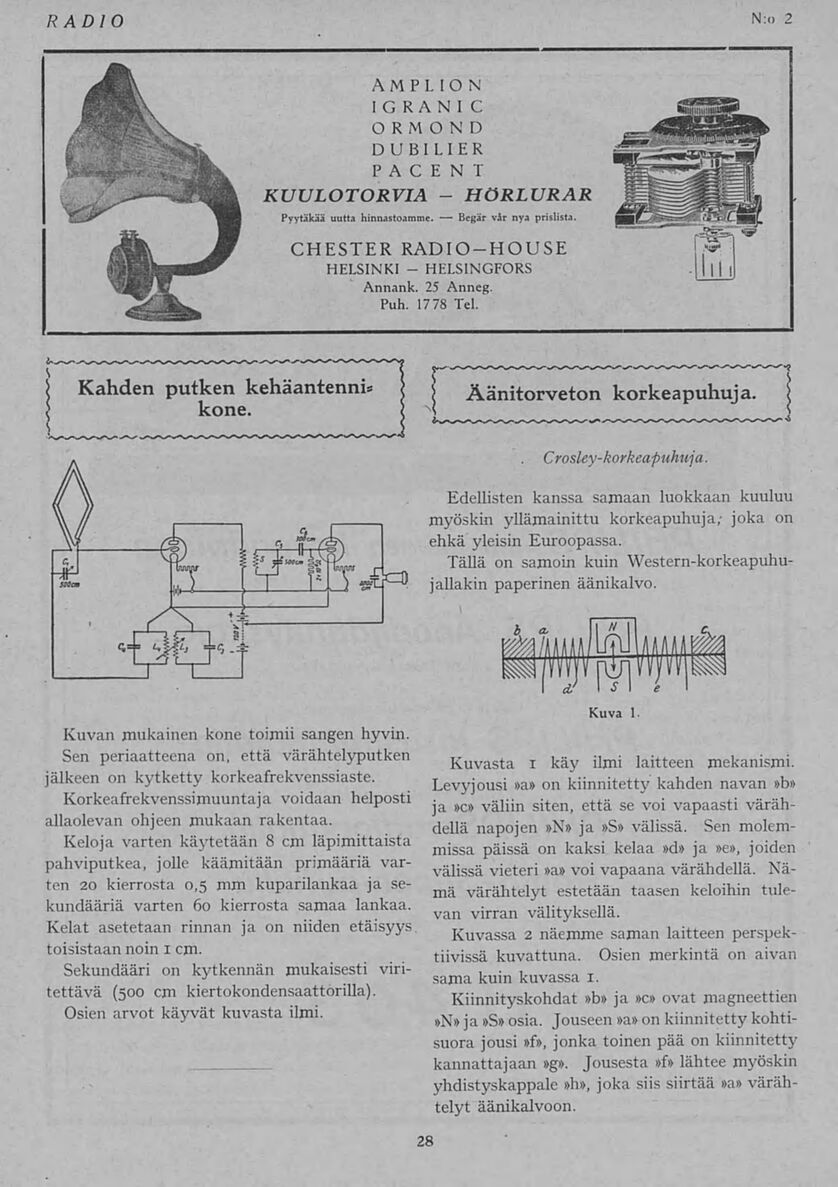

} Kahden putken kehäantennis ?
\ kone. I
Kuvan mukainen kone toimii sangen hyvin.
Sen periaatteena on, että värähtelyputken
jälkeen on kytketty korkeafrekvenssiaste.
Korkeafrekvenssimuuntaja voidaan helposti
allaolevan ohjeen mukaan rakentaa.
Keloja varten käytetään 8 cm läpimittaista
pahviputkea, jolle käämitään primääriä var-
ten 20 kierrosta 0,5 mm kuparilankaa ja se-
kundaaria varten 60 kierrosta samaa lankaa.
Kelat asetetaan rinnan ja on niiden etäisyys
toisistaan noin 1 cm.
Sekundääri on kytkennän mukaisesti viri-
tettävä (500 cm kiertokondensaattorilla).
Osien arvot käyvät kuvasta ilmi.
Äänitorveton korkeapuhuja. )
Crosley-korkeapuhuja.
Edellisten kanssa samaan luokkaan kuuluu
myöskin yllämainittu korkeapuhuja/ joka on
ehkä yleisin Euroopassa.
Tällä on samoin kuin Western-korkeapuhu-
jallakin paperinen äänikalvo.
Kuvasta i käy ilmi laitteen mekanismi.
Levyjousi »a» on kiinnitetty kahden navan »b»
ja »c» väliin siten, että se voi vapaasti väräh-
dellä napojen »N» ja »S» välissä. Sen molem-
missa päissä on kaksi kelaa »d» ja »e», joiden
välissä vieteri »a» voi vapaana värähdellä. Nä-
mä värähtelyt estetään taasen keloihin tule-
van virran välityksellä.
Kuvassa 2 näemme saman laitteen perspek-
tiivissä kuvattuna. Osien merkintä on aivan
sama kuin kuvassa I.
Kiinnityskohdat »b» ja »c» ovat magneettien
»N» ja»S» osia. Jouseen »a» on kiinnitetty kohti-
suora jousi »f», jonka toinen pää on kiinnitetty
kannattajaan »g». Jousesta »f» lähtee myöskin
yhdistyskappale »h», joka siis siirtää »a» väräh-
telyt äänikalvoon.
Kuva 1.
