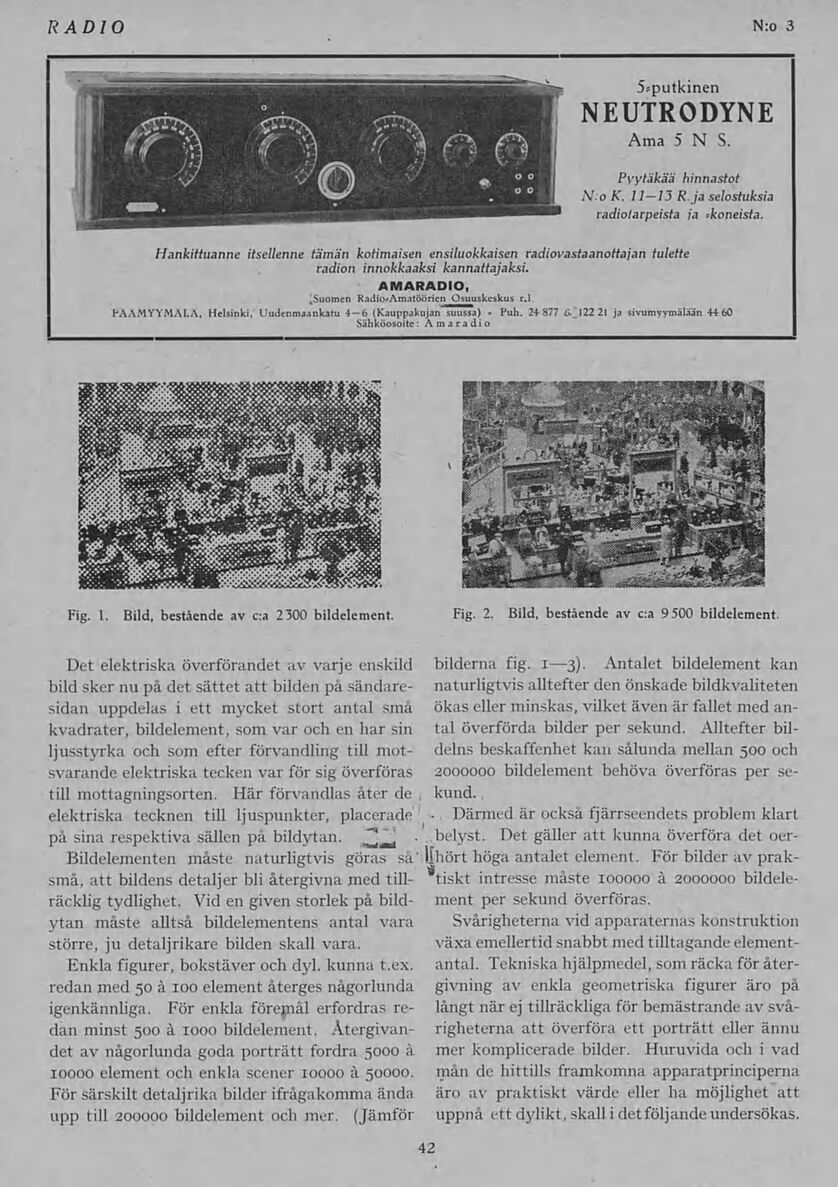

Full resolution (JPEG) - On this page / på denna sida - N:o 3. Maaliskuu — Mars - B. Freund: Det elektriska fjärrseendets nuvarande ståndpunkt - Annonser
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
N:o 3
RADIO
42
Det elektriska överförandet av varje enskild
bild sker nu på det sättet att bilden på sändare-
sidan uppdelas i ett mycket stort antal små
kvadrater, bildelement, som var och en har sin
ljusstyrka och som efter förvandling till mot-
svarande elektriska tecken var för sig överföras
till mottagningsorten. Här förvandlas åter de ;
elektriska tecknen till ljuspunkter, placerade
på sina respektiva sälien på bildytan.
Bildelementen måste naturligtvis göras så
små, att bildens detaljer bli återgivna med till-
räcklig tydlighet. Vid en given storlek på bild-
ytan måste alltså bildelementens antal vara
större, ju detaljrikare bilden skall vara.
Enkla figurer, bokstäver och dyl. kunna t.ex.
redan med 50 a 100 element återges någorlunda
igenkännliga. För enkla föremål erfordras re-
dan minst 500 å iooo bildelement. Återgivan-
det av någorlunda goda porträtt fordra 5000 å
10000 element och enkla scener 10000 å 50000.
För särskilt detaljrika bilder ifrågakomma ända
upp till 200000 bildelement och mer. (Jämför
bilderna fig. i—3). Antalet bildelement kan
naturligtvis alltefter den önskade bildkvaliteten
ökas eller minskas, vilket även är fallet med an-
tal överförda bilder per sekund. Alltefter bil-
delns beskaffenhet kan sålunda mellan 500 och
2000000 bildelement behöva överföras per se-
kund. ,
•,Därmed är också fjärrseendets problem klart
belyst. Det gäller att kunna överföra det oer-
ihört höga antalet element. För bilder av prak-
tiskt intresse måste iooooo å 2000000 bildele-
ment per sekund överföras.
Svårigheterna vid apparaternas konstruktion
växa emellertid snabbt med tilltagande element-
antal. Tekniska hjälpmedel, som räcka för åter-
givning av enkla geometriska figurer äro på
långt när ej tillräckliga för bemästrande av svå-
righeterna att överföra ett porträtt eller ännu
mer komplicerade bilder. Huruvida och i vad
mån de hittills framkomna apparatprinciperna
äro av praktiskt värde eller ha möjlighet att
uppnå ett dylikt, skall i detföljande undersökas.
Fig. 1. Bild, bestående av c:a 2300 bildelement. Fig. 2. Bild, bestående av c:a 9 500 bildelement,
