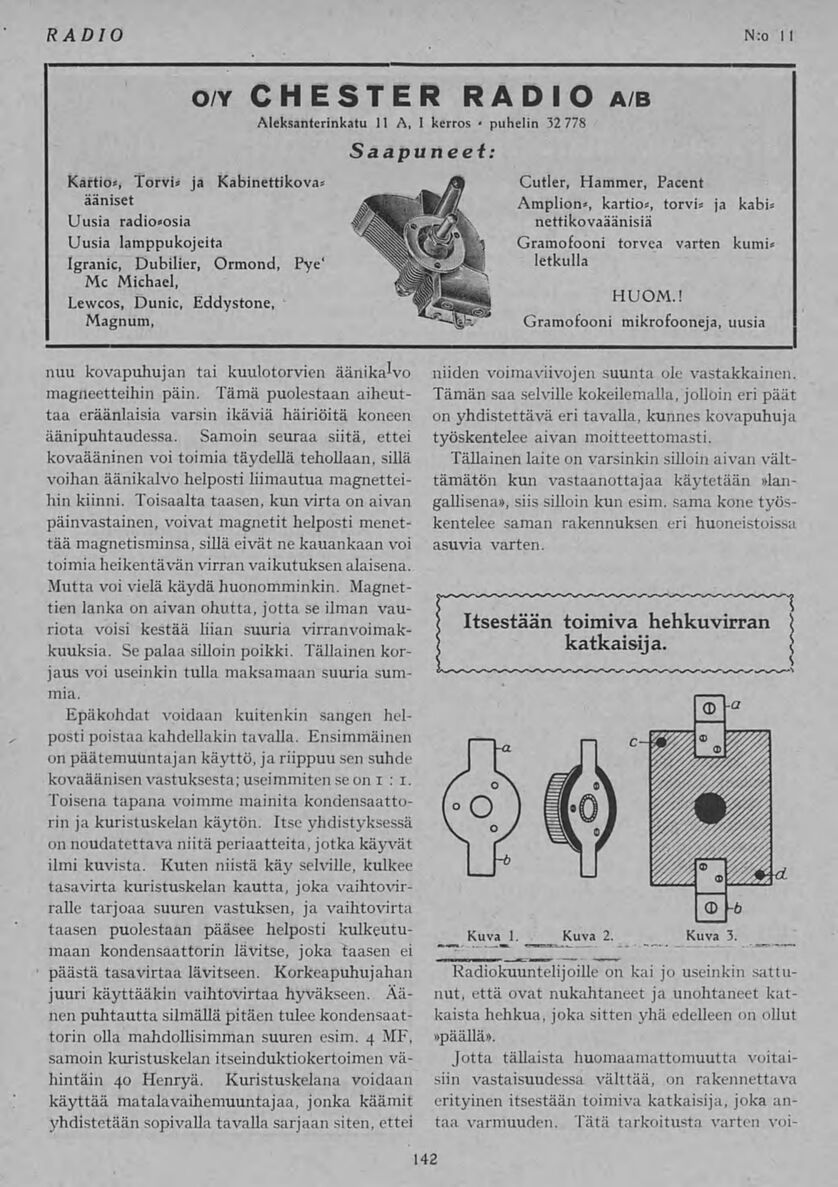

N:o 11
RADIO
142
miu kovapuhujan tai kuulotorvien äänikalvo
magneetteihin päin. Tämä puolestaan aiheut-
taa eräänlaisia varsin ikäviä häiriöitä koneen
äänipuhtaudessa. Samoin seuraa siitä, ettei
kovaääninen voi toimia täydellä tehollaan, sillä
voihan äänikalvo helposti liimautua magnettei-
hinkiinni. Toisaalta taasen, kun virta on aivan
päinvastainen, voivat magnetit helposti menet-
tää magnetisminsa, sillä eivät ne kauankaan voi
toimia heikentävän virran vaikutuksen alaisena.
Mutta voi vielä käydä huonomminkin. Magnet-
tien lanka on aivan ohutta, jottase ilman vau-
riota voisi kestää liian suuria virranvoimak-
kuuksia. Se palaa silloin poikki. Tällainen kor-
jaus voi useinkin tulla maksamaan suuria sum-
mia.
Epäkohdat voidaan kuitenkin sangen hel-
posti poistaa kahdellakin tavalla. Ensimmäinen
on päätemuuntajan käyttö, jariippuu sen suhde
kovaäänisen vastuksesta," useimmiten se on i :i.
Toisena tapana voimme mainita kondensaatto-
rin ja kuristuskelan käytön. Itse yhdistyksessä
on noudatettava niitä periaatteita, jotka käyvät
ilmi kuvista. Kuten niistä käy selville, kulkee
tasavirta kuristuskelan kautta, joka vaihtovir-
ralle tarjoaa suuren vastuksen, ja vaihtovirta
taasen puolestaan pääsee helposti kulkeutu-
maan kondensaattorin lävitse, joka taasen ei
päästä tasavirtaa lävitseen. Korkeapuhujahan
juurikäyttääkin vaihtovirtaa hyväkseen. Ää-
nen puhtautta silmällä pitäen tuleekondensaat-
torin olla mahdollisimman suuren esim. 4 MF,
samoin kuristuskelan itseinduktiokertoimen vä-
hintäin 40 Henryä. Kuristuskelana voidaan
käyttää matalavaihemuuntajaa, jonka käämit
yhdistetään sopivalla tavalla sarjaan siten, ettei
niiden voimaviivojen suunta ole vastakkainen.
Tämän saa selville kokeilemalla, jolloin eri päät
on yhdistettävä eri tavalla, kunnes kovapuhuja
työskentelee aivan moitteettomasti.
Tällainen laite on varsinkin silloin aivan vält-
tämätön kun vastaanottajaa käytetään »lan-
gallisena», siis silloin kun esim. sama kone työs-
kentelee saman rakennuksen eri huoneistoissa
asuvia varten.
i Itsestään toimiva hehkuvirran \
\ katkaisija. \
Radiokuuntelijoille on kai jo useinkin sattu-
nut, että ovat nukahtaneet ja unohtaneet kat-
kaista hehkua, joka sitten yhä edelleen on ollut
»päällä».
Jotta tällaista huomaamattomuutta voitai-
siin vastaisuudessa välttää, on rakennettava
erityinen itsestään toimiva katkaisija, joka an-
taa varmuuden. Tätä tarkoitusta varten voi-
Kuva 1. Kuva 2 Kuva 3.
