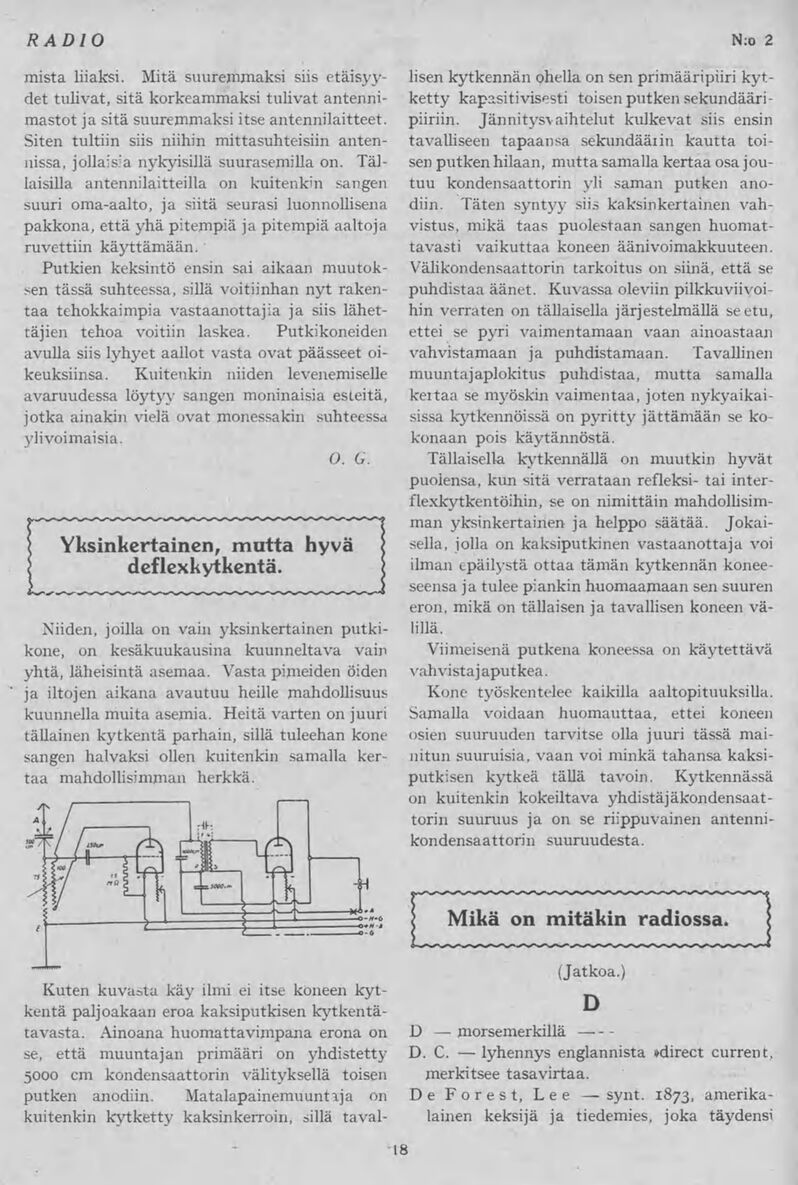

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

18
mista liiaksi. Mitä suuremmaksi siis etäisyy-
det tulivat, sitä korkeammaksi tulivat antenni-
mastot jasitä suuremmaksi itse antennilaitteet.
Siten tultiin siis niihin mittasuhteisiin anten-
nissa, jollaisia nykyisillä suurasemilla on. Täl-
laisilla antennilaitteilla on kuitenkin sangen
suuri oma-aalto, ja siitä seurasi luonnollisena
pakkona, että yhä pitempiä ja pitempiä aaltoja
ruvettiin käyttämään.
Putkien keksintö ensin sai aikaan muutok-
sen tässä suhteessa, sillä voitiinhan nyt raken-
taa tehokkaimpia vastaanottajia ja siis lähet-
täjien tehoa voitiin laskea. Putkikoneiden
avulla siis lyhyet aallot vasta ovat päässeet oi-
keuksiinsa. Kuitenkin niiden levenemiselle
avaruudessa löytyy sangen moninaisia esteitä,
jotka ainakin vielä ovat monessakin suhteessa
ylivoimaisia.
O. G.
\ Yksinkertainen, mutta hyvä
j deflexkytkentä.
Niiden, joilla on vain yksinkertainen putki-
kone, on kesäkuukausina kuunneltava vain
yhtä, läheisintä asemaa. Vasta pimeiden öiden
ja iltojen aikana avautuu heille mahdollisuus
kuunnella muita asemia. Heitä varten on juuri
tällainen kytkentä parhain, sillä tuleehan kone
sangen halvaksi ollen kuitenkin samalla ker-
taa mahdollisimman herkkä.
Kuten kuvasta käy ilmi ei itse koneen kyt-
kentä paljoakaan eroa kaksiputkisen kytkentä-
tavasta. Ainoana huomattavimpana erona on
se, että muuntajan primääri on yhdistetty
5000 cm kondensaattorin välityksellä toisen
putken anodiin. Matalapainemuuntaja on
kuitenkin kytketty kaksinkerroin, sillä taval-
N:o 2
lisen kytkennän ohella on sen primääripiiri kyt-
ketty kapasitivisesti toisen putken sekundääri-
piiriin. Jännitysvaihtelut kulkevat siis ensin
tavalliseen tapaansa sekundääiin kautta toi-
sen putken hilaan, mutta samallakertaa osa jou-
tuu kondensaattorin yli saman putken ano-
diin. Täten syntyy siis kaksinkertainen vah-
vistus, mikä taas puolestaan sangen huomat-
tavasti vaikuttaa koneen äänivoimakkuuteen.
Välikondensaattorin tarkoitus on siinä, että se
puhdistaa äänet. Kuvassa oleviin pilkkuviivoi-
hin verraten on tällaisella järjestelmällä se etu,
ettei se pyri vaimentamaan vaan ainoastaan
vahvistamaan ja puhdistamaan. Tavallinen
muuntajaplokitus puhdistaa, mutta samalla
kertaa se myöskin vaimentaa, joten nykyaikai-
sissa kytkennöissä on pyritty jättämään se ko-
konaan pois käytännöstä.
Tällaisella kytkennällä on muutkin hyvät
puolensa, kun sitä verrataan refleksi- tai inter-
flexkytkentöihin, se on nimittäin mahdollisim-
man yksinkertainen ja helppo säätää. Jokai-
sella, jolla on kaksiputkinen vastaanottaja voi
ilman epäilystä ottaa tämän kytkennän konee-
seensa ja tulee piankin huomaamaan sen suuren
eron, mikä on tällaisen ja tavallisen koneen vä-
lillä.
Viimeisenä putkena koneessa on käytettävä
vahvistajaputkea.
Kone työskentelee kaikilla aaltopituuksilla.
Samalla voidaan huomauttaa, ettei koneen
osien suuruuden tarvitse olla juuri tässä mai-
nitun suuruisia, vaan voi minkä tahansa kaksi-
putkisen kytkeä tällä tavoin. Kytkennässä
on kuitenkin kokeiltava yhdistäjäkondensaat-
torin suuruus ja on se riippuvainen antenni-
kondensaattorin suuruudesta.
Mikä on niitäkin radiossa.
(Jatkoa.)
D
D —■ morsemerkillä
D. C. —lyhennys englannista »direct current,
merkitsee tasavirtaa.
De Forest, Lee — synt. 1873, amerika-
lainen keksijä ja tiedemies, joka täydensi
RADIO
