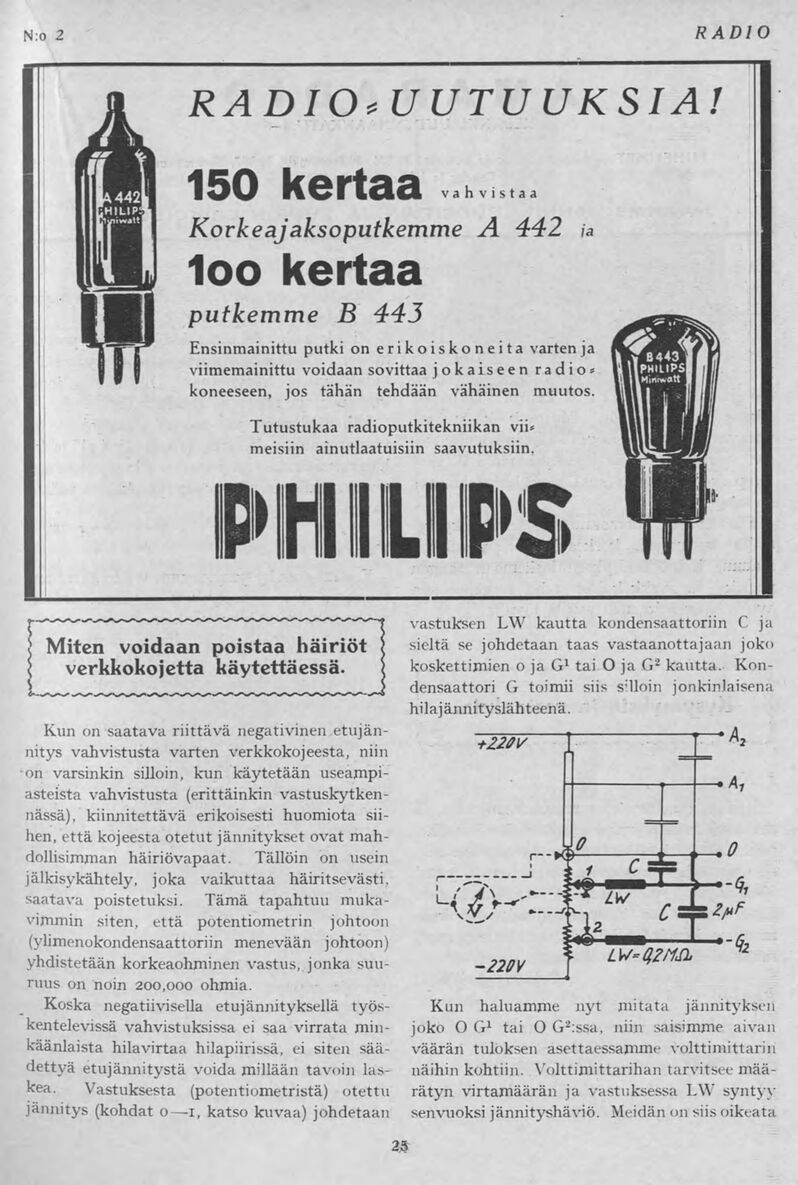

N:o 2 RADIO
25
Fl RADIOtUUTUUKSIA!
|||!B’ TOVI K6l IClcl vahvistaa
HITH Korkeajaksoputkemme A 442 ia
UUU 100 kertaa
putkemme B 443
Tl Ensinmainittu putki on erikoiskoneita varten ja
fXI
111 viimemainittu voidaan sovittaa jokaiseen radio* lllHMMtflflii
koneeseen, jos tähän tehdään vähäinen muutos. V|\|lb|H|| if
Tutustukaa radioputkitekniikan vii»
llllßHifl/
meisiin ainutlaatuisiin saavutuksiin. lyi^^rW
PMIUPS W
\ Miten voidaan poistaa häiriöt j
verkkokojetta käytettäessä. \
Kun on saatava riittävä negativinen etujän-
nitys vahvistusta varten verkkokojeesta, niin
on varsinkin silloin, kun käytetään useampi-
asteista vahvistusta (erittäinkin vastuskytken-
nässä), kiinnitettävä erikoisesti huomiota sii-
hen, että kojeesta otetut jännitykset ovat mah-
dollisimman häiriövapaat. Tällöin on usein
jälkisykähtely, joka vaikuttaa häiritsevästi,
saatava poistetuksi. Tämä tapahtuu muka-
vimmin siten, että potentiometrin johtoon
(ylimenokondensaattoriin menevään johtoon)
yhdistetään korkeaohminen vastus,, jonka suu-
ruus on noin 200,000 ohmia.
Koska negatiivisella etujännityksellä työs-
kentelevissä vahvistuksissa ei saa virrata min-
käänlaista hilavirtaa hilapiirissä, ei siten sää-
dettyä etujännitystä voida millään tavoin las-
kea. Vastuksesta (potentiometristä) otettu
jännitys (kohdat o—l, katso kuvaa) johdetaan
vastuksen LVV kautta kondensaattoriin C ja
sieltä se johdetaan taas vastaanottajaan joko
koskettimien oja G 1tai.O ja G 2kautta. Kon-
densaattori G toimii siis silloin jonkinlaisena
hilajännityslähteenä. "

Kun haluamme nyt mitata jännityksen
joko OG1 tai 0 G2:ssa, niin saisimme aivan
väärän tuloksen asettaessamme volttimittarin
näihin kohtiin. Volttimittarihan tarvitsee mää-
rätyn virtamäärän ja vastuksessa LW syntyy
senvuoksi jännityshäviö. Meidän on siis oikeata
