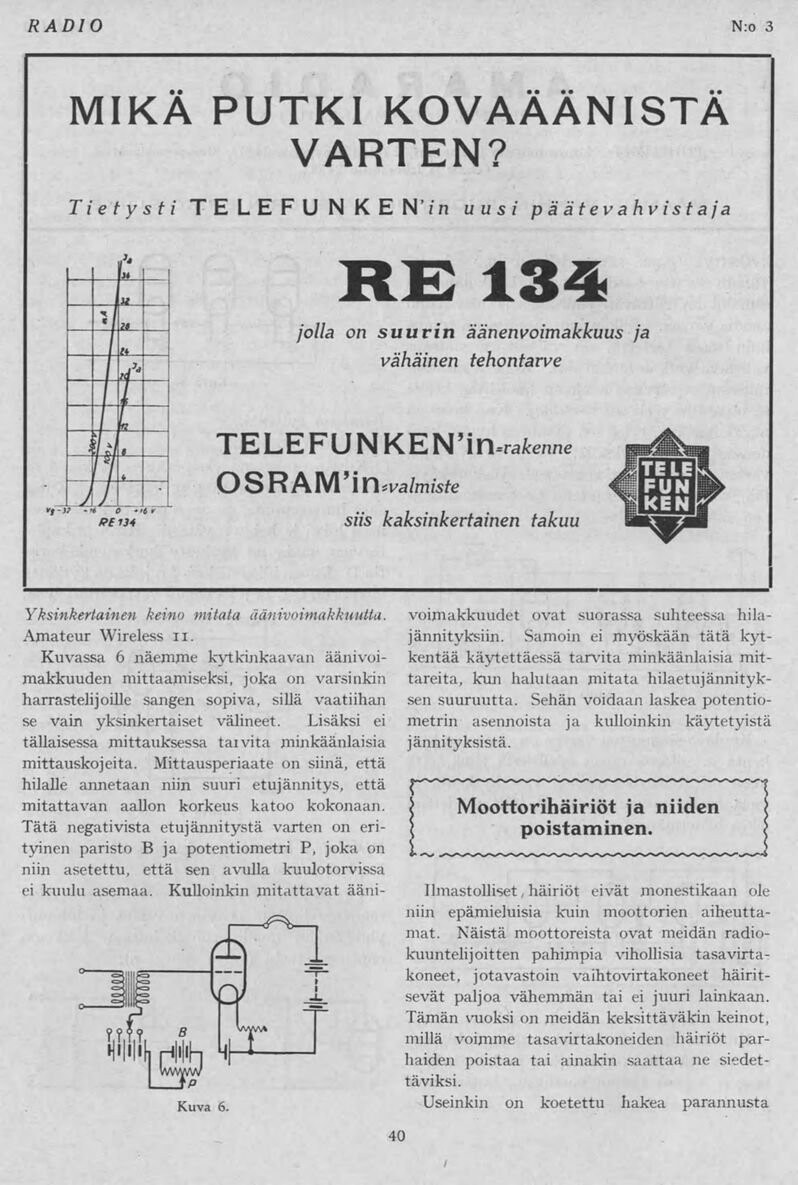

N:o 3
RADIO
40
MIKÄ PUTKI KOVAÄÄNISTÄ
VARTEN?
Tietysti TELEFUNKEN/n uusi päätevahvistaja
±fc RE 134<
jr* jolla on suurin äänenvoimakkuus ja
f\7d vähäinen tehontarve
JM. "~
TELEFUNKENMn-raitenne |i^^|
■ -Hr-— OSRAM’in,va/m/sfe ’<fßäfiJfe>
"pfW" siis kaksinkertainen takuu tt^Kflfl
Yksinkertainen keino mitata äänivoimakkuutta.
Amateur Wireless v.
Kuvassa 6 näemme kytkinkaavan äänivoi-
makkuuden mittaamiseksi, joka on varsinkin
harrastelijoille sangen sopiva, sillä vaatiihan
se vain yksinkertaiset välineet. Lisäksi ei
tällaisessa mittauksessa tai vita minkäänlaisia
mittauskojeita. Mittausperiaate on siinä, että
hilalle annetaan niin suuri etujännitys, että
mitattavan aallon korkeus katoo kokonaan.
Tätä negativista etujännitystä varten on eri-
tyinen paristo B ja potentiometri P, joka on
niin asetettu, että sen avulla kuulotorvissa
ei kuulu asemaa. Kulloinkin mitattavat ääni-
voimakkuudet ovat suorassa suhteessa hila-
jännityksiin. Samoin ei myöskään tätä kyt-
kentää käytettäessä tarvita minkäänlaisia mit-
tareita, kun halutaan mitata hilaetujännityk-
sen suuruutta. Sehän voidaan laskea potentio-
metrin asennoista ja kulloinkin käytetyistä
jännityksistä.
\ Moottorihäiriöt ja niiden }
( poistaminen. \
Ilmastolliset,häiriöt eivät monestikaan ole
niin epämieluisia kuin moottorien aiheutta-
mat. Näistä moottoreista ovat meidän radio-
kuuntelijöitten pahimpia vihollisia tasavirta-
koneet, jotavastoin vaihtovirtakoneet häirit-
sevät paljoa vähemmän tai ei juuri lainkaan.
Tämän vuoksi on meidän keksittäväkin keinot,
millä voimme tasavirtakoneiden häiriöt par-
haiden poistaa tai ainakin saattaa ne siedet-
täviksi.
Useinkin on koetettu hakea parannusta
Kuva 6.
