Nro 4 RADIO
51
olla tehoisat käytettyyn jännitykseen nähden.
Johtojen vetoa yksinkertaistuttaa se seikka,
että hehkun negatiivi on yhdistettävissä suoja-
levyyn juottamalla, kuten kuvista selviää.
Useimmat johdoista vedetään kuitenkin pohja-
levyn alapuolelle, jotense on varustettava erityi-
sillä i cm vahvoilla listoilla.
Vielä on suositeltavaa, että putken jalkoina
käytetään sellaisia, jotka ovat varustetut jou-
silla.
Kovapuhujaa vahvistajaan yhdistettäessä on
vielä otettava huomioon sen oikeanapainen yh-
distäminen.
Ultradynesmatkakone. \
Tällaisen koneen voi jokainen helposti raken-
taa jasangen pieneen tilaan; kone toimii kehällä
joitettu mahdollisimman pieneksi. Mutta sen teho
on kuitenkin hämmästyttävän suuri.
Kuvassa i näemme koneen kytkinkaavan
kaikessa yksinkertaisuudessaan. ~LX —L 2ja L 3
ovat tavallisia kori- tai hunajakennokeloja,
Tx on kahdesta tasapohjakelasta tehty sisään-
menomuuntaja ollen sen primäärin kierrosluku
500 ja sekundaarin 1000. Lankana näihin ke-
loihin on käytetty emaljilankaa, jonka suuruus
on 0,1 m/m. Dr on kuristinkela, myöskin tasa-
pohjakela, jossa on 2000 kierrosta samaa lan-
kaa, r on vastavärähtelykela, joka on myöskin
edellisten kaltainen, mutta kierrosluku on 1000
ja lankana on käytetty 0,2 m/m emaljilankaa.
T 2 on muuntaja suuruudeltaan 1: 4 tai 1:5.
Muut osat samoinkuin niiden suuruudetkin
käyvät ilmi kuvasta. Sisäänmenomuuntajan
sekundaaria ei aivan välttämättä tarvitse sää-
tää pienellä kondensaattorilla. Koneen herk-
kyys tulee sen kautta kylläkin suuremmaksi,
mutta sen stabiliteetti kärsii siitä.
Samoin myöskin lisääntyvät ko-
neessa itsessään syntyvät hai-
Tällainen yksinkertainen kone on
osoittautuunt sangen tehokkaaksi ja
herkäksi.

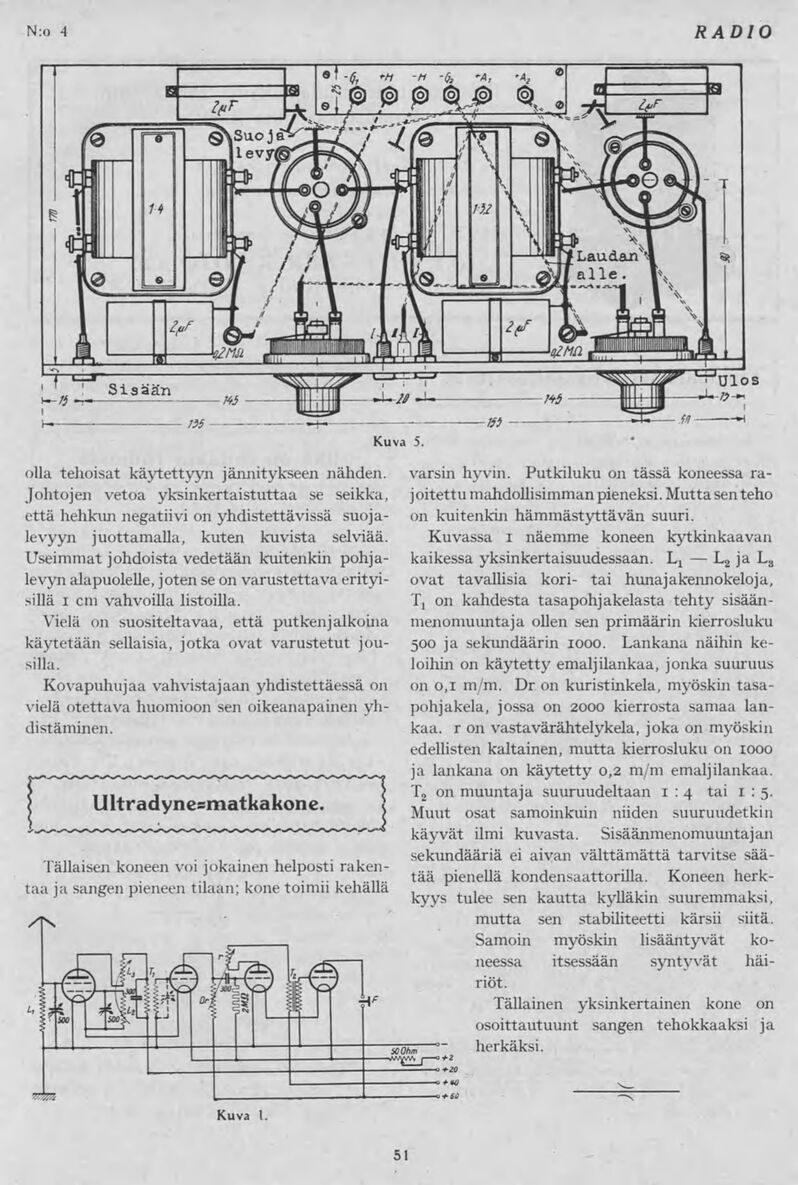

Kuva 5.
Kuva l.
