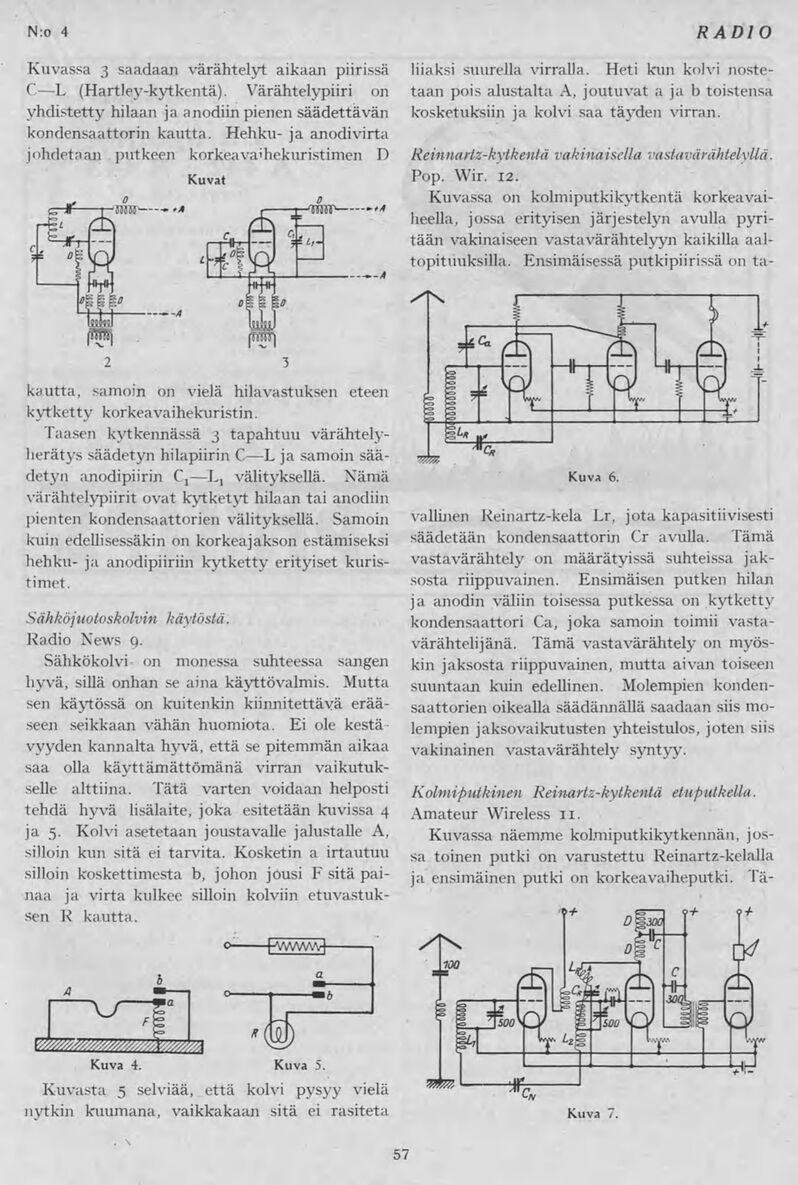

Nro 4 RADIO
57
Kuvassa 3 saadaan värähtelyt arkaan piirissä
C—L (Hartley-kytkentä).Värähtelypiiri on
yhdistetty hilaan ja anodiin pienen säädettävän
kondensaattorin kautta. Hehku- ja anodivirta
johdetaan putkeen korkeavaihekuristimen D
Kuvat
kautta, samoin on vielä hilavastuksen eteen
kytketty korkeavaihekuristin.
Taasen kytkennässä 3 tapahtuu värähtely-
herätys säädetyn hilapiirin C—L ja samoin sää-
detyn anodipiirin Cj—Lj välityksellä. Nämä
värähtelypiirit ovat kytketyt hilaan tai anodiin
pienten kondensaattorien välityksellä. Samoin
kuin edellisessäkin on korkeajakson estämiseksi
hehku- ja anodipiiriin kytketty erityiset kuris-
timet.
Sähköjuotoskolvin käytöstä.
Radio News 9.
Sähkökolvi on monessa suhteessa sangen
hyvä, sillä onhan se aina käyttövalmis. Mutta
sen käytössä on kuitenkin kiinnitettävä erää-
seen seikkaan vähän huomiota. Ei ole kestä-
vyyden kannalta hyvä, että se pitemmän aikaa
saa olla käyttämättömänä virran vaikutuk-
selle alttiina. Tätä varten voidaan helposti
tehdä hyvä lisälaite, joka esitetään kuvissa 4
ja 5. Kolvi asetetaan joustavalle jalustalle A,
silloin kun sitä ei tarvita. Kosketin a irtautuu
silloin koskettimesta b, johon jousi F sitä pai-
naa ja virta kulkee silloin kolviin etuvastuk-
sen R kautta.
Kuvasta 5 selviää, että kolvi pysyy vielä
nytkin kuumana, vaikkakaan sitä ei rasiteta
liiaksi suurella virralla. Heti kun kolvi noste-
taan pois alustalta A, joutuvat a ja b toistensa
kosketuksiin ja kolvi saa täyden virran.
Reinnartz-kytkentä vakinaisella vastavärähtelyllä.
Pop. Wir. 12.
Kuvassa on kolmiputkikytkentä korkeavai-
heella, jossa erityisen järjestelyn avulla pyri-
tään vakinaiseen vastavärähtelyyn kaikilla aal-
topituuksilla. Ensimäisessä putkipiirissä on ta-
vallinen Reinartz-kela Lr, jota kapasitiivisesti
säädetään kondensaattorin Cr avulla. Tämä
vastavärähtely on määrätyissä suhteissa jak-
sosta riippuvainen. Ensimäisen putken hilan
ja anodin väliin toisessa putkessa on kytketty
kondensaattori Ca, joka samoin toimii vasta-
värähtelijänä. Tämä vastavärähtely on myös-
kin jaksosta riippuvainen, mutta aivan toiseen
suuntaan kuin edellinen. Molempien konden-
saattorien oikealla säädännällä saadaan siis mo-
lempien jaksovaikutusten yhteistulos, joten siis
vakinainen vastavärähtely syntyy.
Kolmifutkinen Reinartz-kytkentä etuputkella.
Amateur Wireless ii.
Kuvassa näemme kol.miputkikytkennän, jos-
sa toinen putki on varustettu Reinartz-kelalla
ja ensimäinen putki on korkeavaiheputki. Ta-
2
Kuva 4.
3
Kuva 5.
Kuva 6.
Kuva 7.
