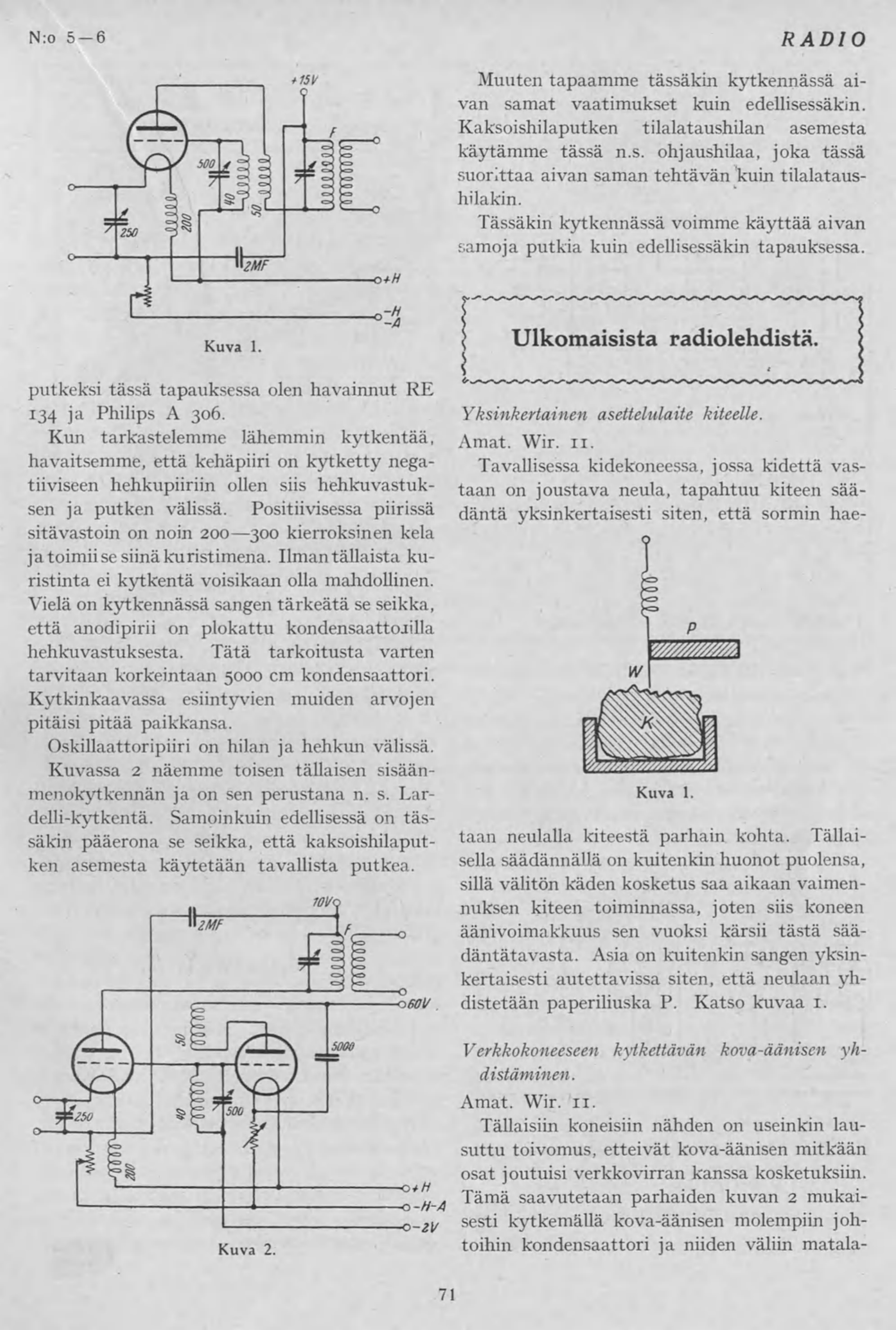

71
putkeksi tässä tapauksessa olen havainnut RE
134 ja Philips A 306.
Kun tarkastelemme lähemmin kytkentää,
havaitsemme, että kehäpiiri on kytketty nega-
tiiviseen hehkupiiriin ollen siis hehkuvastuk-
sen ja putken välissä. Positiivisessa piirissä
sitävastoin on noin 200—300 kierroksinen kela
jatoimiise siinäkuristimena. Ilmantällaista ku-
ristinta ei kytkentä voisikaan olla mahdollinen.
Vielä onkytkennässä sangen tärkeätä se seikka,
että anodipirii on plokattu kondensaattorilla
hehkuvastuksesta. Tätä tarkoitusta varten
tarvitaan korkeintaan 5000 cm kondensaattori.
Kytkinkaavassa esiintyvien muiden arvojen
pitäisi pitää paikkansa.
Oskillaattoripiiri on hilan ja hehkun välissä.
Kuvassa 2 näemme toisen tällaisen sisään-
menokytkennän ja on sen perustana n. s. Lar-
delli-kytkentä. Samoinkuin edellisessä on täs-
säkin pääerona se seikka, että kaksoishilaput-
ken asemesta käytetään tavallista putkea.
RADIO
Muuten tapaamme tässäkin kytkennässä ai-
van samat vaatimukset kuin edellisessäkin.
Kaksoishilaputken tilalataushilan asemesta
käytämme tässä n.s. ohjaushilaa, joka tässä
suorittaa aivan saman tehtävän kuin tilalataus-
hilakin.
Tässäkin kytkennässä voimme käyttää aivan
samoja putkia kuin edellisessäkin tapauksessa.
\ Ulkomaisista radiolehdistä, !
{ |:
Yksinkertainen asettelulaite kiteelle.
Amat. Wir. 11.
Tavallisessa kidekoneessa, jossa kidettä vas-
taan on joustava neula, tapahtuu kiteen sää-
däntä yksinkertaisesti siten, että sormin hae-
taan neulalla kiteestä parhain kohta. Tällai-
sella säädännällä on kuitenkin huonot puolensa,
sillä välitön käden kosketus saa aikaan vaimen-
nuksen kiteen toiminnassa, joten siis koneen
äänivoimakkuus sen vuoksi kärsii tästä sää-
däntätavasta. Asia on kuitenkin sangen yksin-
kertaisesti autettavissa siten, että neulaan yh-
distetään paperiliuska P. Katso kuvaa 1.
Verkkokoneeseen kytkettävän kova-äänisen yh-
distäminen.
Amat. Wir. n.
Tällaisiin koneisiin nähden on useinkin lau-
suttu toivomus, etteivät kova-äänisen mitkään
osat joutuisi verkkovirran kanssa kosketuksiin.
Tämä saavutetaan parhaiden kuvan 2 mukai-
sesti kytkemällä kova-äänisen molempiin joh-
toihin kondensaattori ja niiden väliin matala-
Kuva 1.
Kuva 2.
Kuva 1.
