N:o 7—B
RADIO
86

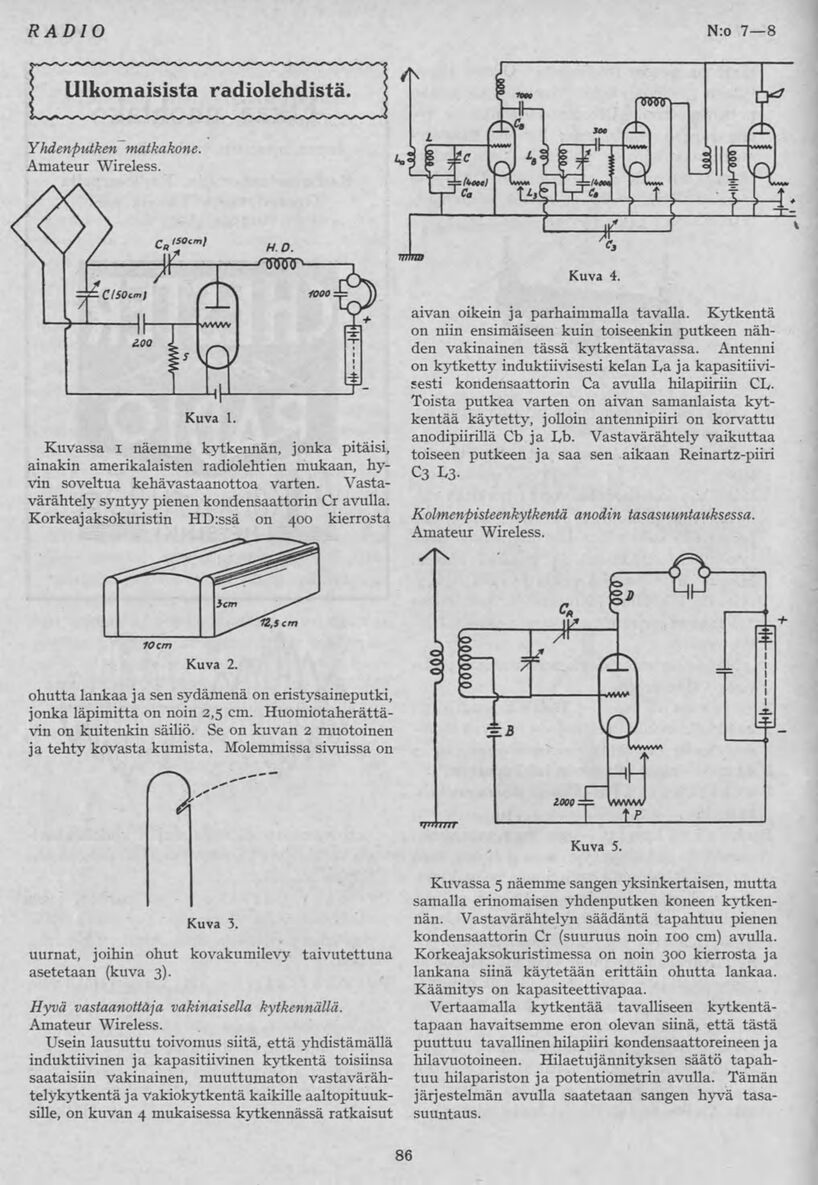

s Ulkomaisista radiolehdistä. \
Yhdenputken matkakone.
Amateur Wireless.
Kuvassa 1 näemme kytkennän, jonka pitäisi,
ainakin amerikalaisten radiolehtien mukaan, hy-
vin soveltua kehävastaanottoa varten. Vasta-
värähtely syntyy pienen kondensaattorin Cr avulla.
Korkeajaksokuristin HD:ssä on 400 kierrosta
ohutta lankaa ja sen sydämenä on eristysaineputki,
jonka läpimitta on noin 2,5 cm. Huomiotaherättä-
vin on kuitenkin säiliö. Se on kuvan 2 muotoinen
ja tehty kovasta kumista. Molemmissa sivuissa on
uurnat, joihin ohut kovakumilevy taivutettuna
asetetaan (kuva 3).
Hyvä vastaanottaja vakinaisella kytkennällä.
Amateur Wireless.
Usein lausuttu toivomus siitä, että yhdistämällä
induktiivinen ja kapasitiivinen kytkentä toisiinsa
saataisiin vakinainen, muuttumaton vastaväräh-
telykytkentä ja Vakiokytkentäkaikille aaltopituuk-
sille, on kuvan 4 mukaisessa kytkennässä ratkaisut
aivan oikein ja parhaimmalla tavalla. Kytkentä
on niin ensimaiseen kuin toiseenkin putkeen näh-
den vakinainen tässä kytkentätavassa. Antenni
on kytketty induktiivisesti kelan I,a ja kapasitiivi-
sesti kondensaattorin Ca avulla hilapiiriin CL.
Toista putkea varten on aivan samanlaista kyt-
kentää käytetty, jolloin antennipiiri on korvattu
anodipiirillä Cb ja Hb. Vastavärähtely vaikuttaa
toiseen putkeen ja saa sen aikaan Reinartz-piiri
C3L3-
Kolmenpisteenkytkentä anodin tasasuuntauksessa.
Amateur Wireless.
Kuvassa 5 näemme sangen yksinkertaisen, mutta
samalla erinomaisen yhdenputken koneen kytken-
nän. Vastavärähtelyn säädäntä tapahtuu pienen
kondensaattorin Cr (suuruus noin ioo cm) avulla.
Korkeajaksokuristimessa on noin 300 kierrosta ja
lankana siinä käytetään erittäin ohutta lankaa.
Käämitys on kapasiteettivapaa.
Vertaamalla kytkentää tavalliseen kytkentä-
tapaan havaitsemme eron olevan siinä, että tästä
puuttuu tavallinen hilapiiri kondensaattoreineen ja
hilavuotoineen. Hilaetujännityksen säätö tapah-
tuu hilapariston ja potentiometrin avulla. Tämän
järjestelmän avulla saatetaan sangen hyvä tasa-
suuntaus.
Kuva 1.
Kuva 2.
Kuva 3.
Kuva 4.
Kuva 5.
