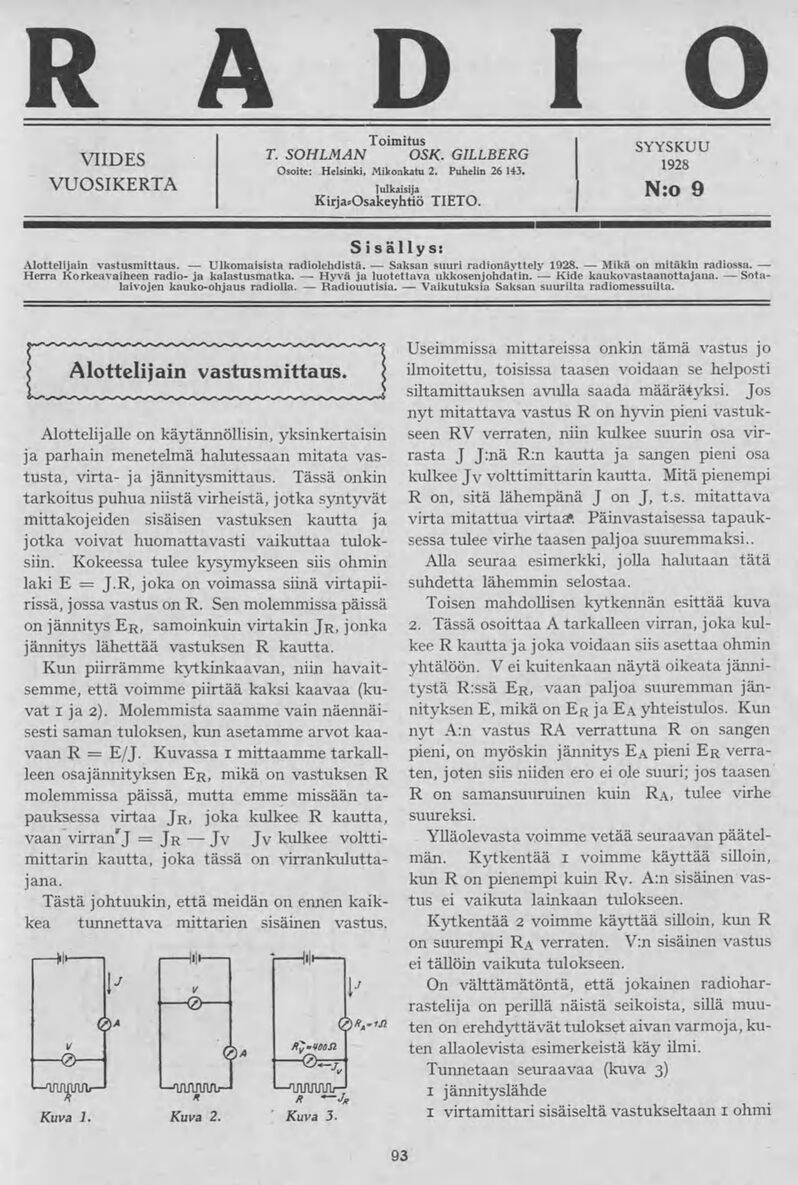

93
Sisällys:
Alottelijain vastusmittaus. — Ulkomaisista radiolehdistä. — Saksan suuri radionäyttely 1928. — Mikä on mitäkin radiossa. —
Herra Korkeavaiheen radio- ja kalastusmatka. — Hyvä ja luotettava ukkosenjohdatin. — Kide kaukovastaanottajana. — Sota-
laivojen kauko-ohjaus radiolla. — Radiouutisia. — Vaikutuksia Saksan suurilta radiomessuilta.
RADIO
Toimitus SYYSKUU
1928
T. SOHLMAN OSK. GILLBERG
Osoite: Helsinki, Mikonkatu 2. Puhelin 26 143.
VIIDES
VUOSIKERTA N:o 9
julkaisija
Kirja»Osakeyhtiö TIETO.
i Alottelijain vastusmittaus. <
Alottelijalle on käytännöllisin, yksinkertaisin
ja parhain menetelmä halutessaan mitata vas-
tusta, virta- ja jännitysmittaus. Tässä onkin
tarkoitus puhua niistä virheistä, jotka syntyvät
mittakojeiden sisäisen vastuksen kautta ja
jotka voivat huomattavasti vaikuttaa tulok-
siin. Kokeessa tulee kysymykseen siis ohmin
laki E = J.R, joka on voimassa siinä virtapii-
rissä, jossa vastus on R. Sen molemmissa päissä
on jännitysEr, samoinkuin virtakin Jr, jonka
jännitys lähettää vastuksen R kautta.
Kun piirrämme kytkinkaavan, niin havait-
semme, että voimme piirtää kaksi kaavaa (ku-
vat i ja 2). Molemmista saamme vain näennäi-
sesti saman tuloksen, kun asetamme arvot kaa-
vaan R = E/J. Kuvassa i mittaamme tarkall-
leen osajännityksen Er, mikä on vastuksen R
molemmissa päissä, mutta emme missään ta-
pauksessa virtaa Jr, joka kulkee R kautta,
vaan virran*J =Jr— Jy Jy kulkee voltti-
mittarin kautta, joka tässä on virrankulutta-
jana.
Tästä johtuukin, että meidän on ennen kaik-
kea tunnettava mittarien sisäinen vastus.
Useimmissa mittareissa onkin tämä vastus jo
ilmoitettu, toisissa taasen voidaan se helposti
siltamittauksen avulla saada määrätyksi. Jos
nyt mitattava vastus R on hyvin pieni vastuk-
seen RV verraten, niin kulkee suurin osa vir-
rasta J J:nä R:n kautta ja sangen pieni osa
kulkee Jy volttimittarin kautta. Mitä pienempi
R on, sitä lähempänä J on J, t.s. mitattava
virta mitattua virtaa» Päinvastaisessa tapauk-
sessa tulee virhe taasen paljoa suuremmaksi..
Alla seuraa esimerkki, jolla halutaan tätä
suhdetta lähemmin selostaa.
Toisen mahdollisen kytkennän esittää kuva
2. Tässä osoittaa A tarkalleen virran, joka kul-
kee R kautta ja joka voidaan siis asettaa ohmin
yhtälöön. Vei kuitenkaan näytä oikeata jänni-
tystä R:ssä Er, vaan paljoa suuremman jän-
nityksen E, mikä on Er ja Ea yhteistulos. Kun
nyt A:n vastus RA verrattuna R on sangen
pieni, on myöskin jännitys Ea pieni Er verra-
ten, joten siis niiden ero ei ole suuri; jos taasen
R on samansuuruinen kuin Ra, tulee virhe
suureksi.
Ylläolevasta voimme vetää seuraavan päätel-
män. Kytkentää i voimme käyttää silloin,
kun R on pienempi kuin Rv- A:n sisäinen vas-
tus ei vaikuta lainkaan tulokseen.
Kytkentää 2 voimme käyttää silloin, kun R
on suurempi Ra verraten. V:n sisäinen vastus
ei tällöin vaikuta tulokseen.
On välttämätöntä, että jokainen radiohar-
rastelija on perillä näistä seikoista, sillä muu-
ten on erehdyttävät tulokset aivan varmoja,ku-
ten allaolevista esimerkeistä käy ilmi.
Tunnetaan seuraavaa (kuva 3)
1 jännityslähde
1 virtamittari sisäiseltä vastukseltaan 1 ohmi
Kuva 1. Kuva 2. Kuva 3.
