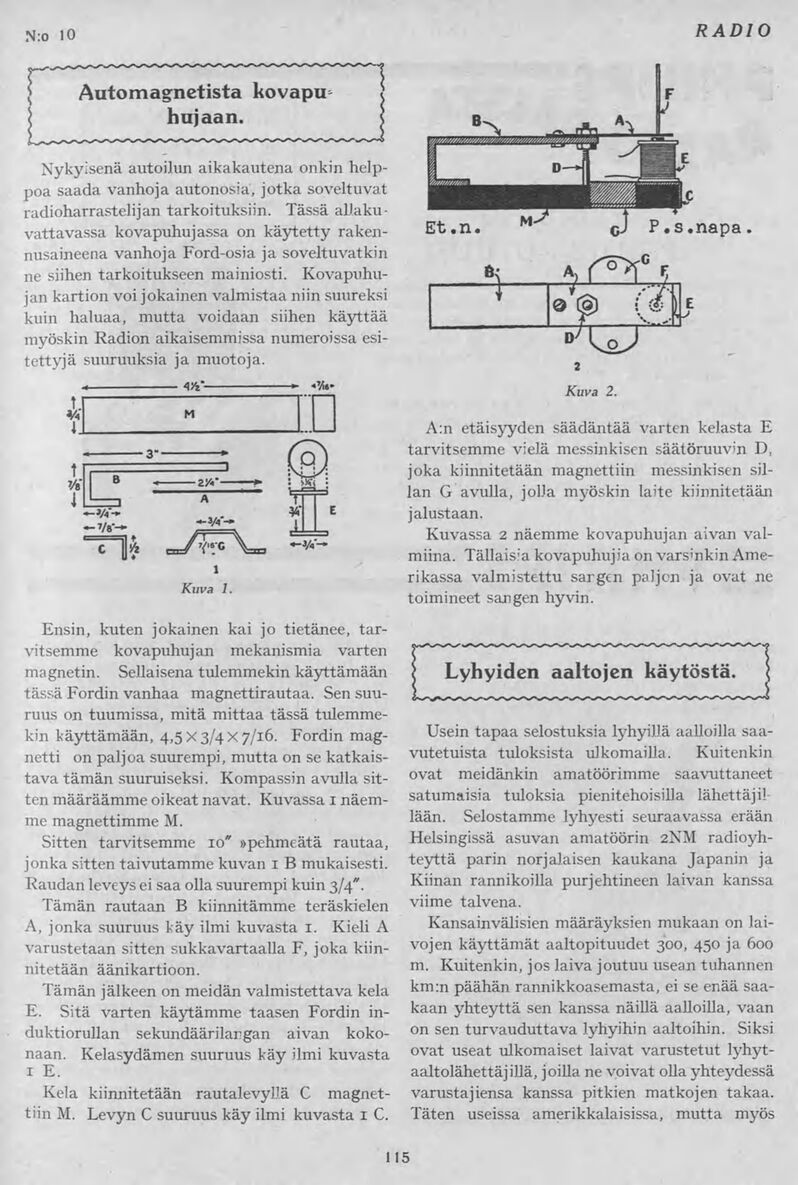

115
N:o 10
Automagnetista kovapu- \
\ hujaan. s
Nykyisenä autoilun aikakautena onkin help-
poa saada vanhoja autonosia, jotka soveltuvat
radioharrastelijan tarkoituksiin. Tässä allaku-
vattavassa kovapuhujassa on käytetty raken-
nusaineena vanhoja Ford-osia ja soveltuvatkin
ne siihen tarkoitukseen mainiosti. Kovapuhu-
jan kartion voi jokainen valmistaa niin suureksi
kuin haluaa, mutta voidaan siihen käyttää
myöskin Radion aikaisemmissa numeroissa esi-
tettyjä suuruuksia ja muotoja.
Ensin, kuten jokainen kai jo tietänee, tar-
vitsemme kovapuhujan mekanismia varten
magnetin. Sellaisena tulemmekin käyttämään
tässä Fordin vanhaa magnettirautaa. Sen suu-
ruus on tuumissa, mitä mittaa tässä tulemme-
kin käyttämään, 4,5x3/4x7/16. Fordin mag-
netti on paljoa suurempi, mutta on se katkais-
tava tämän suuruiseksi. Kompassin avulla sit-
ten määräämmeoikeat navat. Kuvassa 1 näem-
me magnettimme M.
Sitten tarvitsemme 10" »pehmeätä rautaa,
jonka sitten taivutamme kuvan 1 B mukaisesti.
Raudan leveys ei saa olla suurempi kuin 3/4".
Tämän rautaan B kiinnitämme teräskielen
A, jonka suuruus käy ilmi kuvasta 1. Kieli A
varustetaan sitten sukkavartaalla F, joka kiin-
nitetään äänikartioon.
Tämän jälkeen on meidän valmistettava kela
E. Sitä varten käytämme taasen Fordin in-
duktiorullan sekundäärilarsgan aivan koko-
naan. Kelasydämen suuruus käy ilmi kuvasta
1 E.
Kela kiinnitetään rautalevyllä C magnet-
tiin M. Levyn C suuruus käy ilmi kuvasta 1 C.
A:n etäisyyden säädäntää varten kelasta E
tarvitsemme vielä messinkisen säätöruuvin D,
joka kiinnitetään magnettiin messinkisen sil-
lan G avulla, jolla myöskin laite kiinnitetään
jalustaan.
Kuvassa 2 näemme kovapuhujan aivan val-
miina. Tällaisia kovapuhujia on varsmkinAme-
rikassa valmistettu sargen paljon ja ovat ne
toimineet sangen hyvin.
s Lyhyiden aaltojen käytöstä. |
s
Usein tapaa selostuksia lyhyillä aalloilla saa-
vutetuista tuloksista ulkomailla. Kuitenkin
ovat meidänkin amatöörimme saavuttaneet
satumaisia tuloksia pienitehoisilla lähettäjil-
lään. Selostamme lyhyesti seuraavassa erään
Helsingissä asuvan amatöörin 2NM radioyh-
teyttä parin norjalaisen kaukana Japanin ja
Kiinan rannikoilla purjehtineen laivan kanssa
viime talvena.
Kansainvälisien määräyksien mukaan on lai-
vojen käyttämät aaltopituudet 300, 450 ja 600
m. Kuitenkin, jos laiva joutuu usean tuhannen
km:n päähän rannikkoasemasta, ei se enää saa-
kaan yhteyttä sen kanssa näillä aalloilla, vaan
on sen turvauduttava lyhyihin aaltoihin. Siksi
ovat useat ulkomaiset laivat varustetut lyhyt-
aaltolähettäjillä, joilla ne voivat olla yhteydessä
varustajiensa kanssa pitkien matkojen takaa.
Täten useissa amerikkalaisissa, mutta myös
Kuva 1.
Kuva 2.
RADIO
