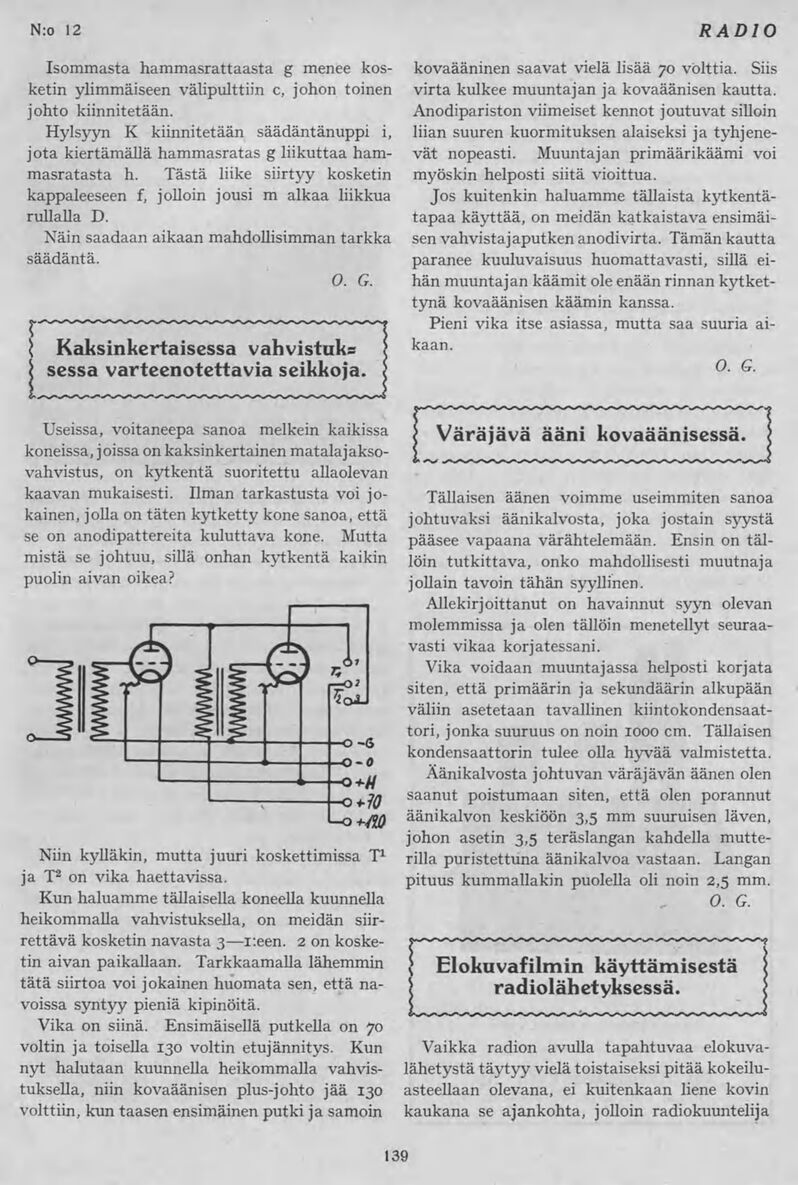

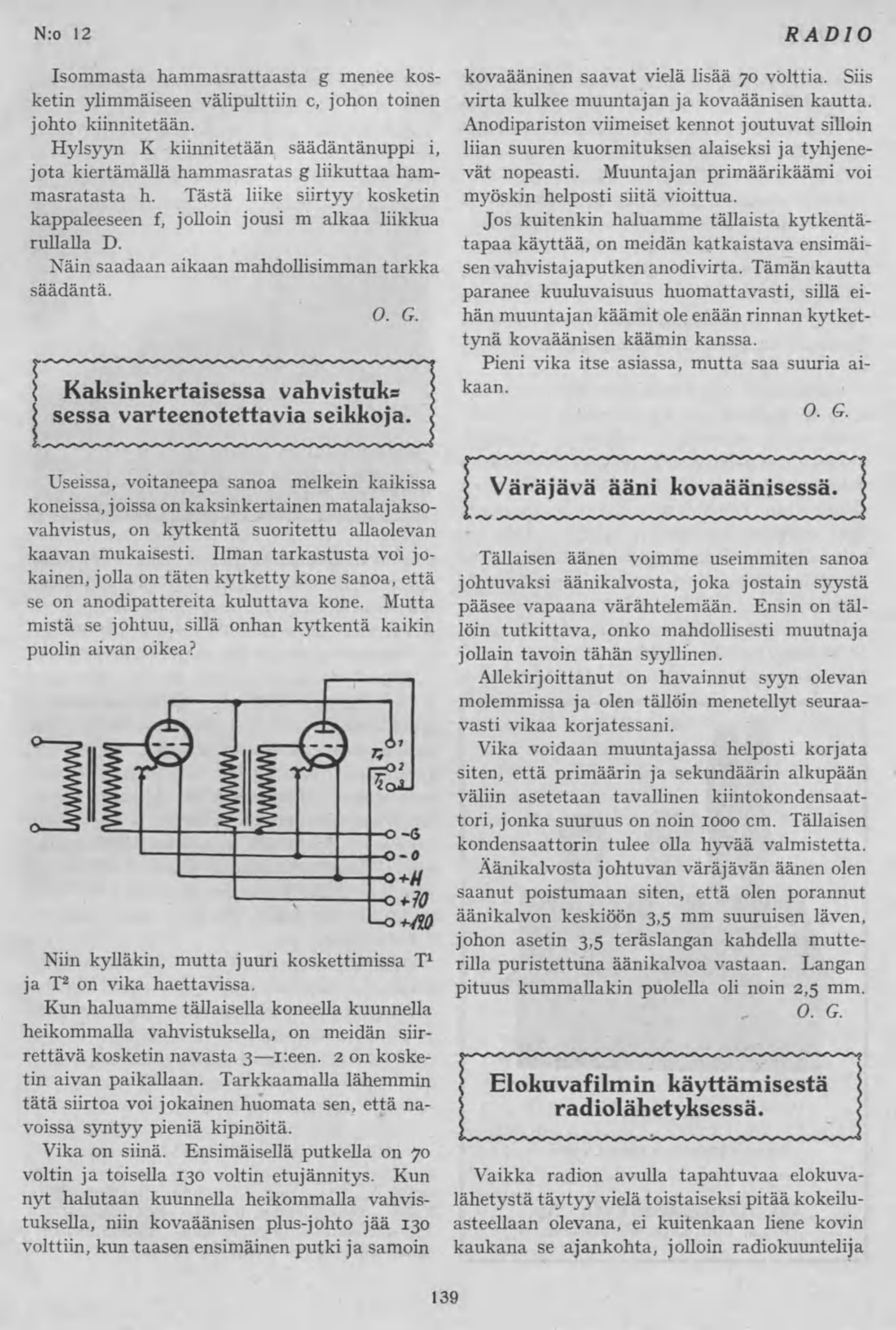

N:o 12 RADIO
139
Isommasta hammasrattaasta g menee kos-
ketin ylimmäiseen välipulttiin c, johon toinen
johto kiinnitetään.
Hylsyyn K kiinnitetään säädäntänuppi i,
jota kiertämällä hammasratas g liikuttaa ham-
masratasta h. Tästä liike siirtyy kosketin
kappaleeseen f, jolloin jousi m alkaa liikkua
rullalla D.
Näin saadaan aikaan mahdollisimman tarkka
säädäntä.
0. G.
s Kaksinkertaisessa vahvistuks
\ sessa varteenotettavia seikkoja.
Useissa, voitaneepa sanoa melkein kaikissa
koneissa, joissaonkaksinkertainen matalajakso-
vahvistus, on kytkentä suoritettu allaolevan
kaavan mukaisesti. Ilman tarkastusta voi jo-
kainen, jollaon täten kytketty kone sanoa, että
se on anodipattereita kuluttava kone. Mutta
mistä se johtuu, sillä onhan kytkentä kaikin
puolin aivan oikea?
Niin kylläkin, mutta juuri koskettimissa T 1
ja T 2on vika haettavissa.
Kun haluamme tällaisella koneella kuunnella
heikommalla vahvistuksella, on meidän siir-
rettävä kosketin navasta 3—i:een. 2 on koske-
tin aivan paikallaan. Tarkkaamalla lähemmin
tätä siirtoa voi jokainen huomata sen, että na-
voissa syntyy pieniä kipinöitä.
Vika on siinä. Ensimäisellä putkella on 70
voltin ja toisella 130 voltin etujännitys. Kun
nyt halutaan kuunnella heikommalla vahvis-
tuksella, niin kovaäänisen plus-johto jää 130
volttiin, kun taasen ensimäinen putki jasamoin
kovaääninen saavat vielä lisää 70 volttia. Siis
virta kulkee muuntajan ja kovaäänisen kautta.
Anodipariston viimeiset kennot joutuvat silloin
liian suuren kuormituksen alaiseksi ja tyhjene-
vät nopeasti. Muuntajan primäärikäämi voi
myöskin helposti siitä vioittua.
Jos kuitenkin haluamme tällaista kytkentä-
tapaa käyttää, on meidän katkaistava ensimäi-
sen vahvistajaputkenanodivirta. Tämän kautta
paranee kuuluvaisuus huomattavasti, sillä ei-
hän muuntajan käämit ole enäänrinnan kytket-
tynä kovaäänisen käämin kanssa.
Pieni vika itse asiassa, mutta saa suuria ai-
kaan.
0. G.
s
\ Väräjävä ääni kovaäänisessä.
Tällaisen äänen voimme useimmiten sanoa
johtuvaksi äänikalvosta, joka jostain syystä
pääsee vapaana värähtelemään. Ensin on täl-
löin tutkittava, onko mahdollisesti muutnaja
jollain tavoin tähän syyllinen.
Allekirjoittanut on havainnut syyn olevan
molemmissa ja olen tällöin menetellyt seuraa-
vasti vikaa korjatessani.
Vika voidaan muuntajassa helposti korjata
siten, että primäärin ja sekundaarin alkupään
väliin asetetaan tavallinen kiintokondensaat-
tori, jonka suuruus on noin 1000cm. Tällaisen
kondensaattorin tulee olla hyvää valmistetta.
Äänikalvosta johtuvan väräjävän äänen olen
saanut poistumaan siten, että olen porannut
äänikalvon keskiöön 3,5 mm suuruisen läven,
johon asetin 3,5 teräslangan kahdella mutte-
rilla puristettuna äänikalvoa vastaan. Langan
pituus kummallakin puolella oli noin 2,5 mm.
O. G.
l Elokuvafilmin käyttämisestä
\ radiolähetyksessä.
Vaikka radion avulla tapahtuvaa elokuva-
lähetystä täytyy vielä toistaiseksi pitää kokeilu-
asteellaan olevana, ei kuitenkaan liene kovin
kaukana se ajankohta, jolloin radiokuuntelija
